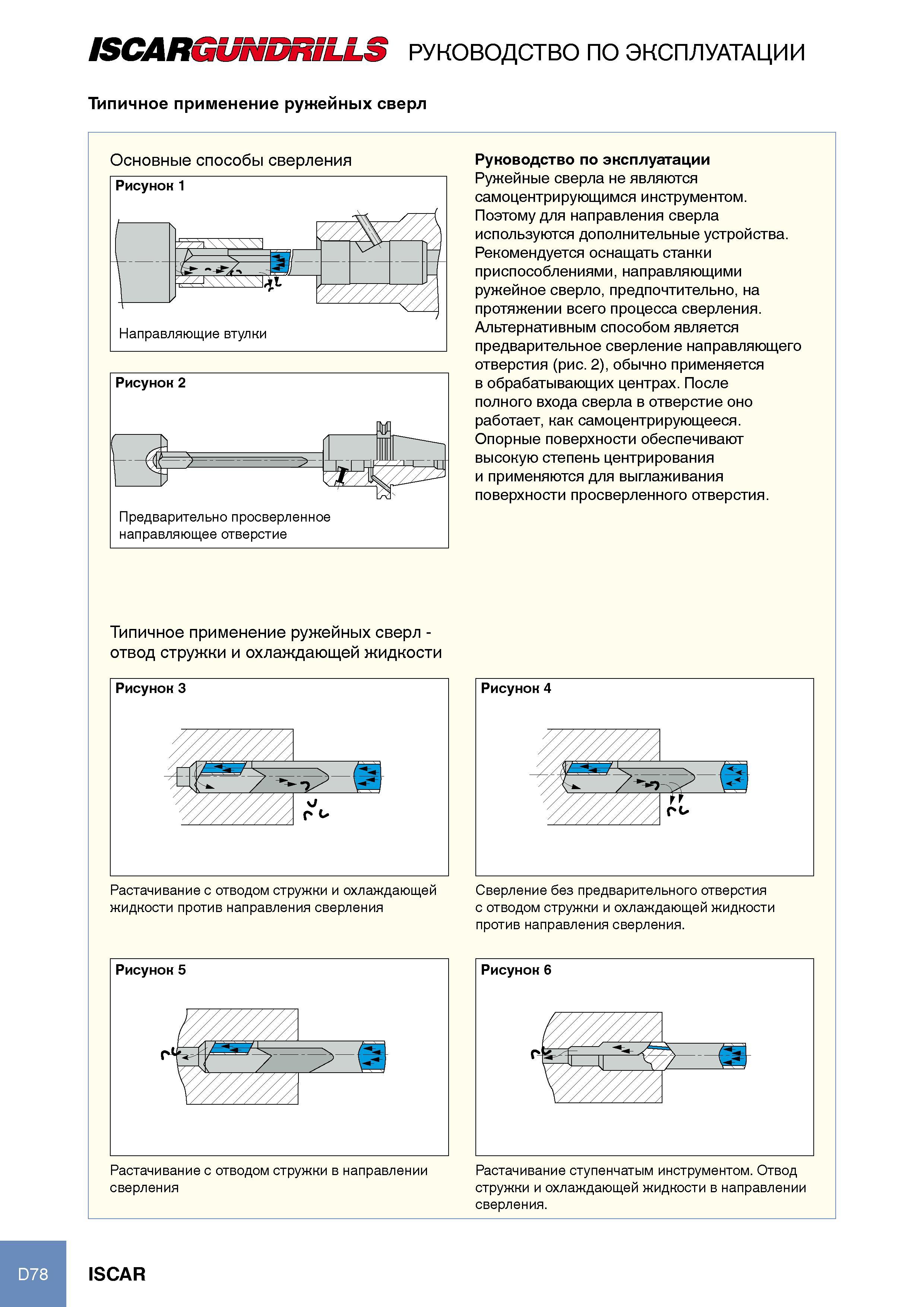

Ружейные сверла компании Iscar не являются самоцентрирующимся инструментом. Поэтому для направления сверла используются дополнительные устройства. Рекомендуется оснащать станки приспособлениями, направляющими ружейное сверло, предпочтительно, на протяжении всего процесса сверления. Альтернативным способом является предварительное сверление направляющего отверстия (рис. 2), обычно применяется в обрабатывающих центрах. После полного входа сверла в отверстие оно работает, как самоцентрирующееся. Опорные поверхности обеспечивают высокую степень центрирования и применяются для выглаживания поверхности просверленного отверстия. Типичное применение ружейных сверл -отвод стружки и охлаждающей жидкости Рисунок 3 2 \1 ь- Растачивание с отводом стружки и охлаждающей жидкости против направления сверления Рисунок 5 Сверление без предварительного отверстия с отводом стружки и охлаждающей жидкости против направления сверления. Рисунок 6 r-k tF - Растачивание с отводом стружки в направлении Растачивание ступенчатым инструментом. Отвод сверления стружки и охлаждающей жидкости в направлении сверления. D78 ISCAR ISCARGUNDRILLS РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Типичное применение ружейных сверл Основные способы сверления Рисунок 1 Направляющие втулки Руководство по эксплуатации
