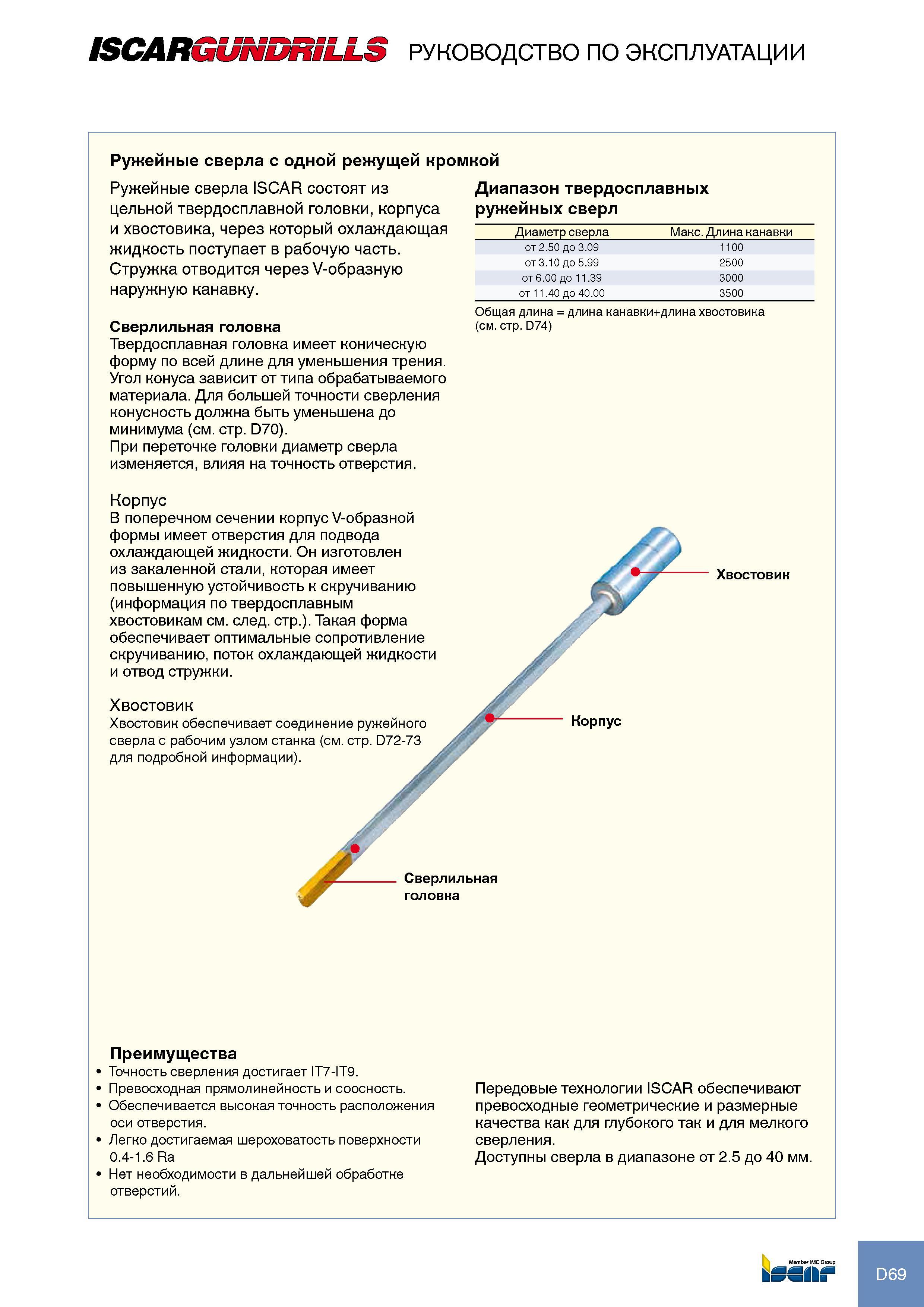

Ружейные сверла ISCAR ISCARGUNDRILLS с одной режущей кромкой состоят из цельной твердосплавной головки, корпуса и хвостовика, через который охлаждающая жидкость поступает в рабочую часть. Стружка отводится через V-образную наружную канавку. Твердосплавная головка имеет коническую форму по всей длине для уменьшения трения. Угол конуса зависит от типа обрабатываемого материала. Для большей точности сверления конусность должна быть уменьшена до минимума (см. стр. D70). При переточке головки диаметр сверла изменяется, влияя на точность отверстия. Диапазон твердосплавных ружейных сверл _Диаметр сверла Макс. Длина канавки от 2.50 до 3.09 1100 от 3.10 до 5.99 2500 от 6.00 до 11.39 3000 _от 11.40 до 40.00 3500 Общая длина = длина канавки+длина хвостовика (см. стр. D74) Корпус В поперечном сечении корпус V-образной формы имеет отверстия для подвода охлаждающей жидкости. Он изготовлен из закаленной стали, которая имеет повышенную устойчивость к скручиванию (информация по твердосплавным хвостовикам см. след. стр.). Такая форма обеспечивает оптимальные сопротивление скручиванию, поток охлаждающей жидкости и отвод стружки. Хвостовик Хвостовик обеспечивает соединение ружейного сверла с рабочим узлом станка (см. стр. D72-73 для подробной информации). Хвостовик корпус сверлильная головка преимущества Точность сверления достигает IT7-IT9. Превосходная прямолинейность и соосность. Обеспечивается высокая точность расположения оси отверстия. Легко достигаемая шероховатость поверхности 0.4-1.6 Ra Нет необходимости в дальнейшей обработке отверстий. Передовые технологии ISCAR обеспечивают превосходные геометрические и размерные качества как для глубокого так и для мелкого сверления. Доступны сверла в диапазоне от 2.5 до 40 мм D69 ISCARGUNDRILLS РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Ружейные сверла сверлильная головка
