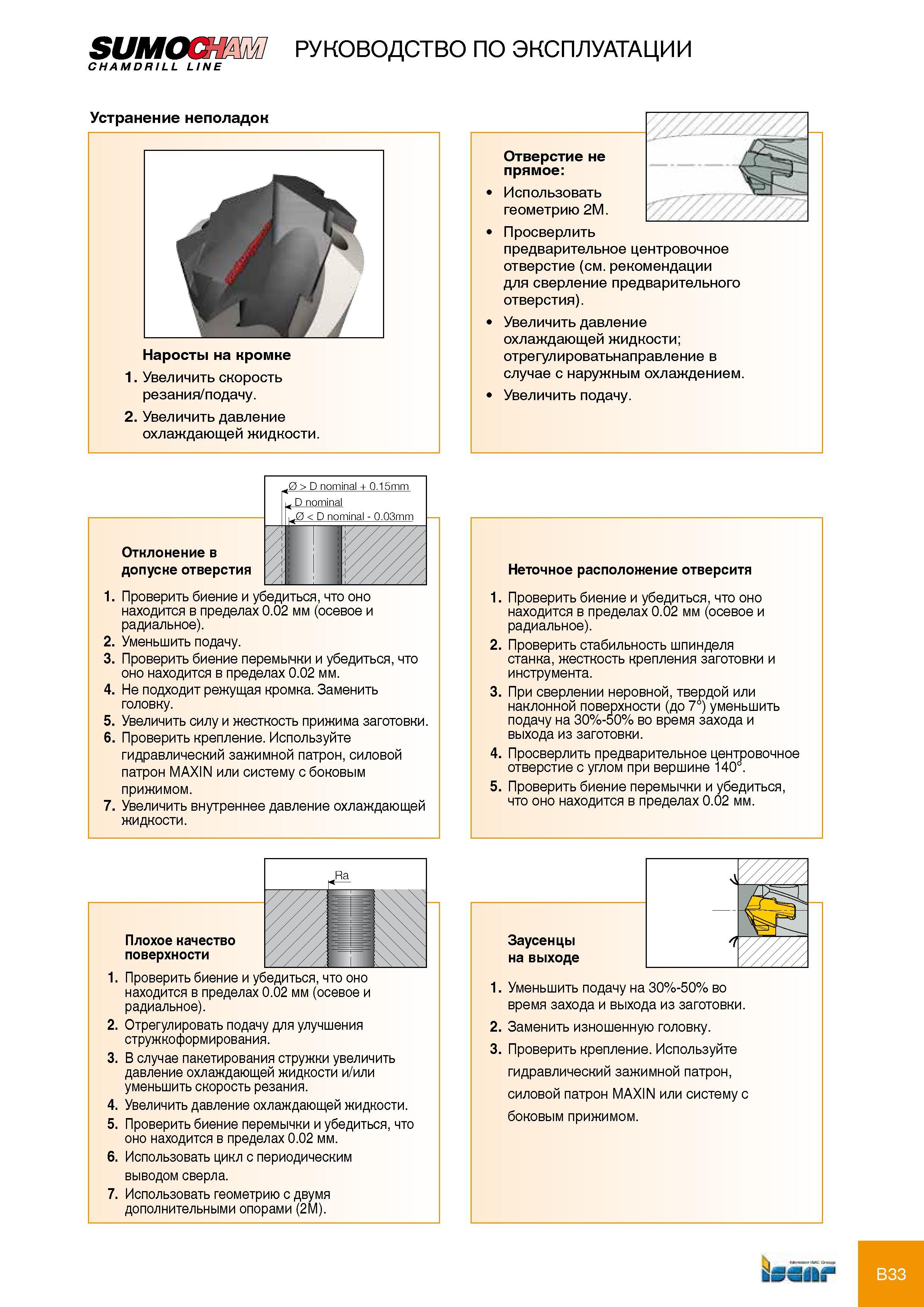

Руководство по эксплуатации осевого режущего инструмента Iscar CHAMDRILL LINE Советы компании-производителя по устранению неполадок при обработке отверстий в металле и сплавах Наросты на кромке Увеличить скорость резания/подачу. 2. Увеличить давление охлаждающей жидкости. Отверстие не прямое Использовать геометрию 2M. Просверлить предварительное центровочное отверстие(см.рекомендации для сверление предварительного отверстия). Увеличить давление охлаждающей жидкости; отрегулироватьнаправление в случае с наружным охлаждением. Увеличить подачу. Отклонение в допуске отверстия 1. Проверить биение и убедиться, что оно находится в пределах 0.02 мм (осевое и радиальное). 2. Уменьшить подачу. 3. Проверить биение перемычки и убедиться, что оно находится в пределах 0.02 мм. 4. Не подходит режущая кромка. Заменить головку. 5. Увеличить силу и жесткость прижима заготовки. 6. Проверить крепление. Используйте гидравлический зажимной патрон, силовой патрон MAXIN или систему с боковым прижимом. 7. Увеличить внутреннее давление охлаждающей жидкости. 0 > D nominal + 0.15mm , D nominal 0 < D nominal - 0.03mm i Неточное расположение отверситя 1. Проверить биение и убедиться, что оно находится в пределах 0.02 мм (осевое и радиальное). 2. Проверить стабильность шпинделя станка, жесткость крепления заготовки и инструмента. 3. При сверлении неровной, твердой или наклонной поверхности (до 7°) уменьшить подачу на 30%-50% во время захода и выхода из заготовки. 4. Просверлить предварительное центровочное отверстие с углом при вершине 140°. 5. Проверить биение перемычки и убедиться, что оно находится в пределах 0.02 мм. Плохое качество поверхности 1. Проверить биение и убедиться, что оно находится в пределах 0.02 мм (осевое и радиальное). 2. Отрегулировать подачу для улучшения стружкоформирования. 3. В случае пакетирования стружки увеличить давление охлаждающей жидкости и/или уменьшить скорость резания. 4. Увеличить давление охлаждающей жидкости. 5. Проверить биение перемычки и убедиться, что оно находится в пределах 0.02 мм. 6. Использовать цикл с периодическим выводом сверла. 7. Использовать геометрию с двумя дополнительными опорами (2M). Заусенцы на выходе 1. Уменьшить подачу на 30%-50% во время захода и выхода из заготовки. 2. Заменить изношенную головку. 3. Проверить крепление. Используйте гидравлический зажимной патрон, силовой патрон MAXIN или систему с боковым прижимом. baiir B33
