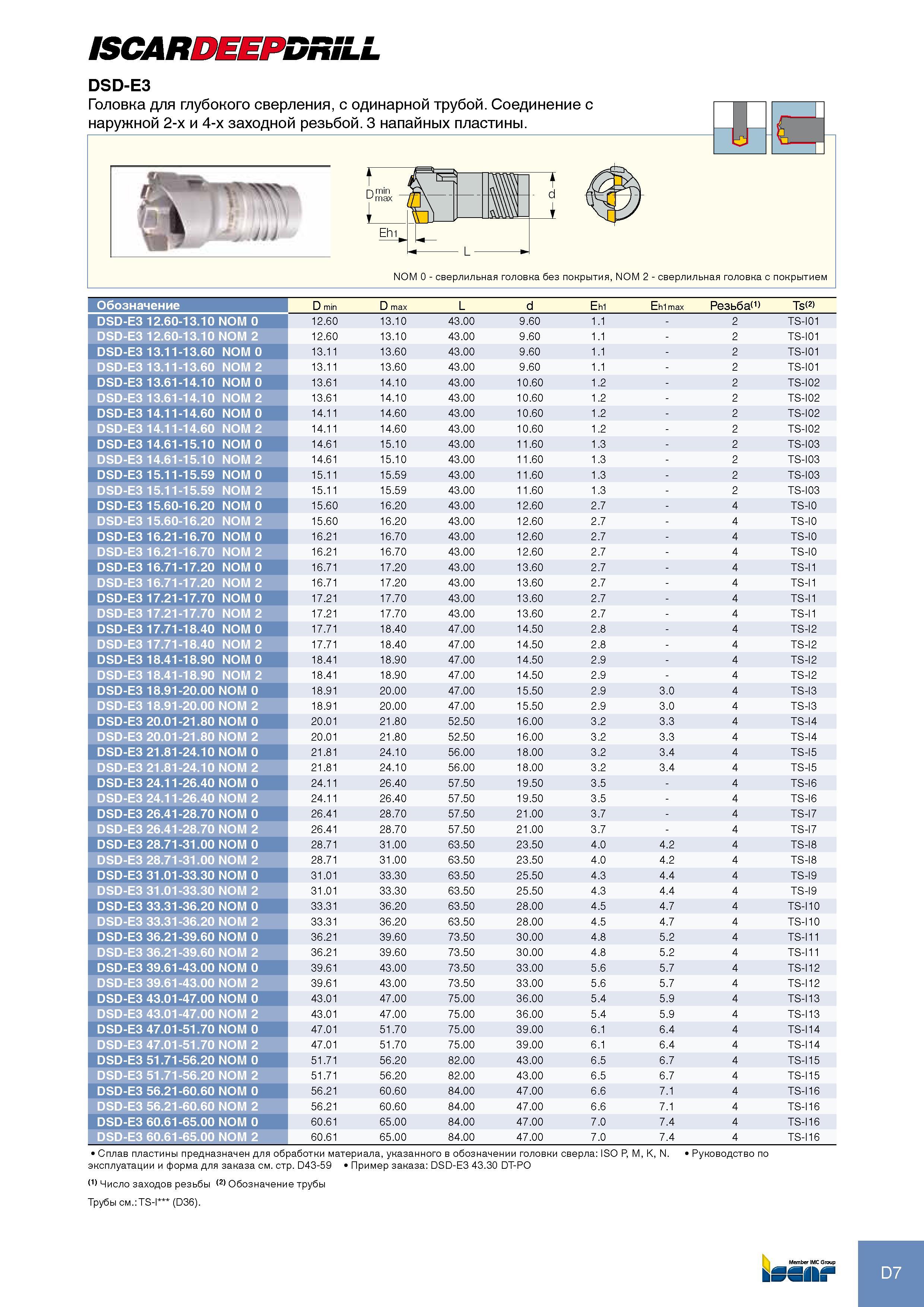

Общий вид и основные размеры сверлильной сборной головки Iscar с СРП ISCARDEEPDRILL DSD-E3 для глубокого сверления, с одинарной трубой Соединение с наружной 2-х и 4-173 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах и сплавах Стр.D7 |
|||||
Общий вид и основные размеры сверлильной сборной головки Iscar с СРП ISCARDEEPDRILL DSD-E3 для глубокого сверления, с одинарной трубой Соединение с наружной 2-х и 4- Общий вид и основные размеры сверлильной сборной головки Iscar с СРП ISCARDEEPDRILL DSD-E3 для глубокого сверления, с одинарной трубой. Соединение с наружной 2-х и 4-х заходной резьбой 3 напайных пластины. DSD-E3 12.60-13.10 NOM 0 12.60 13.10 43.00 9.60 1.1 - 2 TS-I01 DSD-E3 12.60-13.10 NOM 2 12.60 13.10 43.00 9.60 1.1 - 2 TS-I01 DSD-E3 13.11-13.60 NOM 0 13.11 13.60 43.00 9.60 1.1 - 2 TS-I01 DSD-E3 13.11-13.60 NOM 2 13.11 13.60 43.00 9.60 1.1 - 2 TS-I01 DSD-E3 13.61-14.10 NOM 0 13.61 14.10 43.00 10.60 1.2 - 2 TS-I02 DSD-E3 13.61-14.10 NOM 2 13.61 14.10 43.00 10.60 1.2 - 2 TS-I02 DSD-E3 14.11-14.60 NOM 0 14.11 14.60 43.00 10.60 1.2 - 2 TS-I02 DSD-E3 14.11-14.60 NOM 2 14.11 14.60 43.00 10.60 1.2 - 2 TS-I02 DSD-E3 14.61-15.10 NOM 0 14.61 15.10 43.00 11.60 1.3 - 2 TS-I03 DSD-E3 14.61-15.10 NOM 2 14.61 15.10 43.00 11.60 1.3 - 2 TS-I03 DSD-E3 15.11-15.59 NOM 0 15.11 15.59 43.00 11.60 1.3 - 2 TS-I03 DSD-E3 15.11-15.59 NOM 2 15.11 15.59 43.00 11.60 1.3 - 2 TS-I03 DSD-E3 15.60-16.20 NOM 0 15.60 16.20 43.00 12.60 2.7 - 4 TS-I0 DSD-E3 15.60-16.20 NOM 2 15.60 16.20 43.00 12.60 2.7 - 4 TS-I0 DSD-E3 16.21-16.70 NOM 0 16.21 16.70 43.00 12.60 2.7 - 4 TS-I0 DSD-E3 16.21-16.70 NOM 2 16.21 16.70 43.00 12.60 2.7 - 4 TS-I0 DSD-E3 16.71-17.20 NOM 0 16.71 17.20 43.00 13.60 2.7 - 4 TS-I1 DSD-E3 16.71-17.20 NOM 2 16.71 17.20 43.00 13.60 2.7 - 4 TS-I1 DSD-E3 17.21-17.70 NOM 0 17.21 17.70 43.00 13.60 2.7 - 4 TS-I1 DSD-E3 17.21-17.70 NOM 2 17.21 17.70 43.00 13.60 2.7 - 4 TS-I1 DSD-E3 17.71-18.40 NOM 0 17.71 18.40 47.00 14.50 2.8 - 4 TS-I2 DSD-E3 17.71-18.40 NOM 2 17.71 18.40 47.00 14.50 2.8 - 4 TS-I2 DSD-E3 18.41-18.90 NOM 0 18.41 18.90 47.00 14.50 2.9 - 4 TS-I2 DSD-E3 18.41-18.90 NOM 2 18.41 18.90 47.00 14.50 2.9 - 4 TS-I2 DSD-E3 18.91-20.00 NOM 0 18.91 20.00 47.00 15.50 2.9 3.0 4 TS-I3 DSD-E3 18.91-20.00 NOM 2 18.91 20.00 47.00 15.50 2.9 3.0 4 TS-I3 DSD-E3 20.01-21.80 NOM 0 20.01 21.80 52.50 16.00 3.2 3.3 4 TS-I4 DSD-E3 20.01-21.80 NOM 2 20.01 21.80 52.50 16.00 3.2 3.3 4 TS-I4 DSD-E3 21.81-24.10 NOM 0 21.81 24.10 56.00 18.00 3.2 3.4 4 TS-I5 DSD-E3 21.81-24.10 NOM 2 21.81 24.10 56.00 18.00 3.2 3.4 4 TS-I5 DSD-E3 24.11-26.40 NOM 0 24.11 26.40 57.50 19.50 3.5 - 4 TS-I6 DSD-E3 24.11-26.40 NOM 2 24.11 26.40 57.50 19.50 3.5 - 4 TS-I6 DSD-E3 26.41-28.70 NOM 0 26.41 28.70 57.50 21.00 3.7 - 4 TS-I7 DSD-E3 26.41-28.70 NOM 2 26.41 28.70 57.50 21.00 3.7 - 4 TS-I7 DSD-E3 28.71-31.00 NOM 0 28.71 31.00 63.50 23.50 4.0 4.2 4 TS-I8 DSD-E3 28.71-31.00 NOM 2 28.71 31.00 63.50 23.50 4.0 4.2 4 TS-I8 DSD-E3 31.01-33.30 NOM 0 31.01 33.30 63.50 25.50 4.3 4.4 4 TS-I9 DSD-E3 31.01-33.30 NOM 2 31.01 33.30 63.50 25.50 4.3 4.4 4 TS-I9 DSD-E3 33.31-36.20 NOM 0 33.31 36.20 63.50 28.00 4.5 4.7 4 TS-I10 DSD-E3 33.31-36.20 NOM 2 33.31 36.20 63.50 28.00 4.5 4.7 4 TS-I10 DSD-E3 36.21-39.60 NOM 0 36.21 39.60 73.50 30.00 4.8 5.2 4 TS-I11 DSD-E3 36.21-39.60 NOM 2 36.21 39.60 73.50 30.00 4.8 5.2 4 TS-I11 DSD-E3 39.61-43.00 NOM 0 39.61 43.00 73.50 33.00 5.6 5.7 4 TS-I12 DSD-E3 39.61-43.00 NOM 2 39.61 43.00 73.50 33.00 5.6 5.7 4 TS-I12 DSD-E3 43.01-47.00 NOM 0 43.01 47.00 75.00 36.00 5.4 5.9 4 TS-I13 DSD-E3 43.01-47.00 NOM 2 43.01 47.00 75.00 36.00 5.4 5.9 4 TS-I13 DSD-E3 47.01-51.70 NOM 0 47.01 51.70 75.00 39.00 6.1 6.4 4 TS-I14 DSD-E3 47.01-51.70 NOM 2 47.01 51.70 75.00 39.00 6.1 6.4 4 TS-I14 DSD-E3 51.71-56.20 NOM 0 51.71 56.20 82.00 43.00 6.5 6.7 4 TS-I15 DSD-E3 51.71-56.20 NOM 2 51.71 56.20 82.00 43.00 6.5 6.7 4 TS-I15 DSD-E3 56.21-60.60 NOM 0 56.21 60.60 84.00 47.00 6.6 7.1 4 TS-I16 DSD-E3 56.21-60.60 NOM 2 56.21 60.60 84.00 47.00 6.6 7.1 4 TS-I16 DSD-E3 60.61-65.00 NOM 0 60.61 65.00 84.00 47.00 7.0 7.4 4 TS-I16 DSD-E3 60.61-65.00 NOM 2 60.61 65.00 84.00 47.00 7.0 7.4 4 TS-I16 Сплав пластины предназначен для обработки материала, указанного в обозначении головки сверла ISO P, M, K, N. Руководство по эксплуатации и форма для заказа см. стр. D43-59 Пример заказа DSD-E3 43.30 DT-PO (1) Число заходов резьбы (2) Обозначение трубы Трубы см. TS-I (D36). D7 ihi/L- NOM 0 - сверлильная головка без покрытия, NOM 2 - сверлильная головка с покрытием L Обозначение D min D max L d Eh1 Eh1 max Резьба 1 Ts<2> |
|||||
