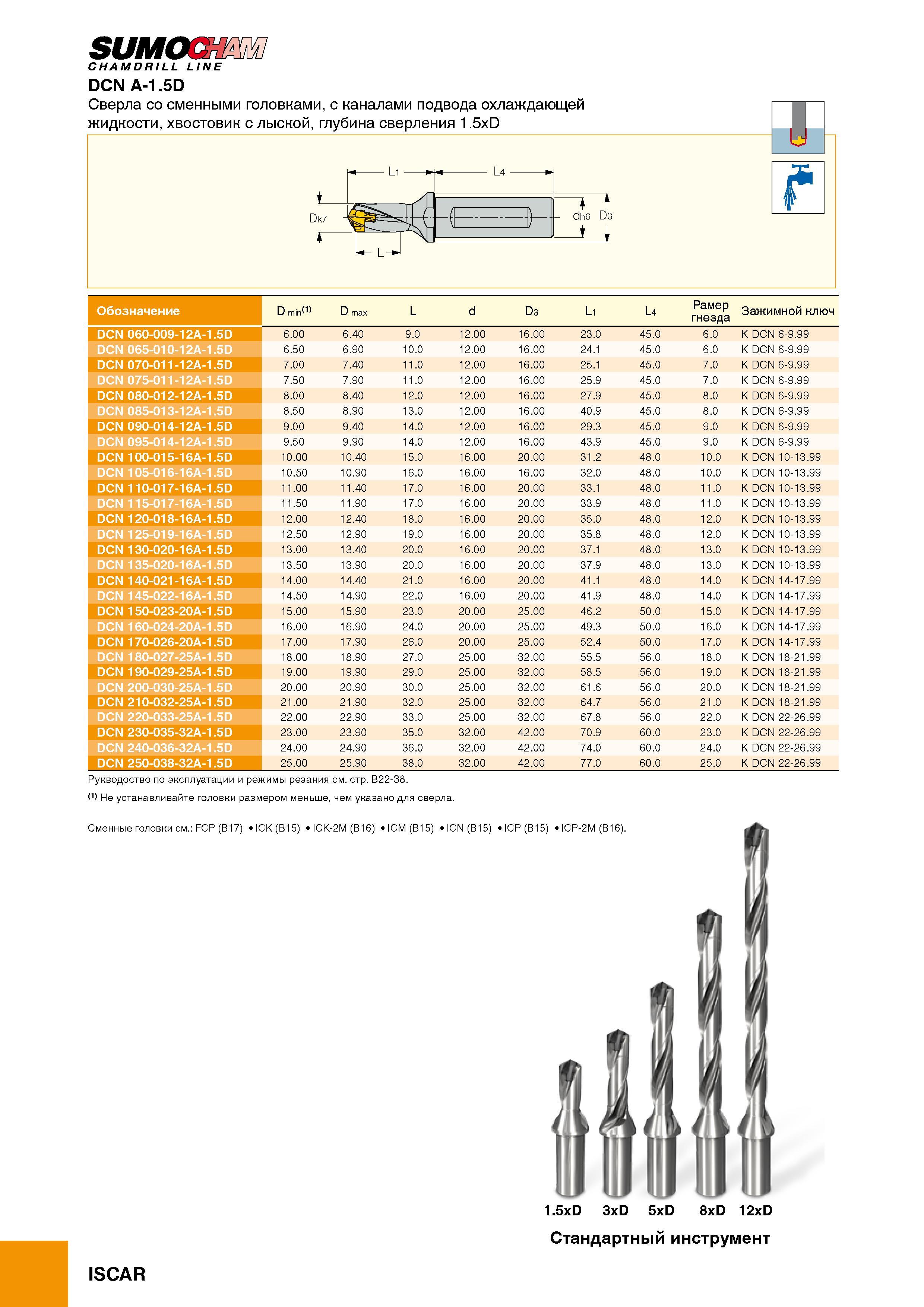

Характеристики металлорежущего сборного сверлильного инструмента компании Iscar из Израиля Сверла SUMOCHAM CHAMDRILL LINE DCN A-1.5D со сменными твердосплавными режущими головками, с каналами подвода охлаждающей жидкости, хвостовик с лыской Глубина сверления 1.5xD № If Li L4 к -( b - dh6 D3 1 4 1 T Обозначение D min<1> D max L d D3 Li L4 Рамер гнезда Зажимной клю DCN 060-009-12A-1.5D 6.00 6.40 9.0 12.00 16.00 23.0 45.0 6.0 K DCN 6-9.99 DCN 065-010-12A-1.5D 6.50 6.90 10.0 12.00 16.00 24.1 45.0 6.0 K DCN 6-9.99 DCN 070-011-12A-1.5D 7.00 7.40 11.0 12.00 16.00 25.1 45.0 7.0 K DCN 6-9.99 DCN 075-011-12A-1.5D 7.50 7.90 11.0 12.00 16.00 25.9 45.0 7.0 K DCN 6-9.99 DCN 080-012-12A-1.5D 8.00 8.40 12.0 12.00 16.00 27.9 45.0 8.0 K DCN 6-9.99 DCN 085-013-12A-1.5D 8.50 8.90 13.0 12.00 16.00 40.9 45.0 8.0 K DCN 6-9.99 DCN 090-014-12A-1.5D 9.00 9.40 14.0 12.00 16.00 29.3 45.0 9.0 K DCN 6-9.99 DCN 095-014-12A-1.5D 9.50 9.90 14.0 12.00 16.00 43.9 45.0 9.0 K DCN 6-9.99 DCN 100-015-16A-1.5D 10.00 10.40 15.0 16.00 20.00 31.2 48.0 10.0 K DCN 10-13.99 DCN 105-016-16A-1.5D 10.50 10.90 16.0 16.00 16.00 32.0 48.0 10.0 K DCN 10-13.99 DCN 110-017-16A-1.5D 11.00 11.40 17.0 16.00 20.00 33.1 48.0 11.0 K DCN 10-13.99 DCN 115-017-16A-1.5D 11.50 11.90 17.0 16.00 20.00 33.9 48.0 11.0 K DCN 10-13.99 DCN 120-018-16A-1.5D 12.00 12.40 18.0 16.00 20.00 35.0 48.0 12.0 K DCN 10-13.99 DCN 125-019-16A-1.5D 12.50 12.90 19.0 16.00 20.00 35.8 48.0 12.0 K DCN 10-13.99 DCN 130-020-16A-1.5D 13.00 13.40 20.0 16.00 20.00 37.1 48.0 13.0 K DCN 10-13.99 DCN 135-020-16A-1.5D 13.50 13.90 20.0 16.00 20.00 37.9 48.0 13.0 K DCN 10-13.99 DCN 140-021-16A-1.5D 14.00 14.40 21.0 16.00 20.00 41.1 48.0 14.0 K DCN 14-17.99 DCN 145-022-16A-1.5D 14.50 14.90 22.0 16.00 20.00 41.9 48.0 14.0 K DCN 14-17.99 DCN 150-023-20A-1.5D 15.00 15.90 23.0 20.00 25.00 46.2 50.0 15.0 K DCN 14-17.99 DCN 160-024-20A-1.5D 16.00 16.90 24.0 20.00 25.00 49.3 50.0 16.0 K DCN 14-17.99 DCN 170-026-20A-1.5D 17.00 17.90 26.0 20.00 25.00 52.4 50.0 17.0 K DCN 14-17.99 DCN 180-027-25A-1.5D 18.00 18.90 27.0 25.00 32.00 55.5 56.0 18.0 K DCN 18-21.99 DCN 190-029-25A-1.5D 19.00 19.90 29.0 25.00 32.00 58.5 56.0 19.0 K DCN 18-21.99 DCN 200-030-25A-1.5D 20.00 20.90 30.0 25.00 32.00 61.6 56.0 20.0 K DCN 18-21.99 DCN 210-032-25A-1.5D 21.00 21.90 32.0 25.00 32.00 64.7 56.0 21.0 K DCN 18-21.99 DCN 220-033-25A-1.5D 22.00 22.90 33.0 25.00 32.00 67.8 56.0 22.0 K DCN 22-26.99 DCN 230-035-32A-1.5D 23.00 23.90 35.0 32.00 42.00 70.9 60.0 23.0 K DCN 22-26.99 DCN 240-036-32A-1.5D 24.00 24.90 36.0 32.00 42.00 74.0 60.0 24.0 K DCN 22-26.99 DCN 250-038-32A-1.5D 25.00 25.90 38.0 32.00 42.00 77.0 60.0 25.0 К DCN 22-26.99 Рукводоство по эксплуатации и режимы резания см. стр. B22-38. (1) Не устанавливайте головки размером меньше, чем указано для сверла. Сменные головки см. FCP (В 17) ICK (В15) ICK-2M (В16) ЮМ (В15) ICN (В15) ЮР (В15) 1СР-2М(В16) 1.5xD 3xD 5xD 8xD 12xD Стандартный инструмент ISCAR
