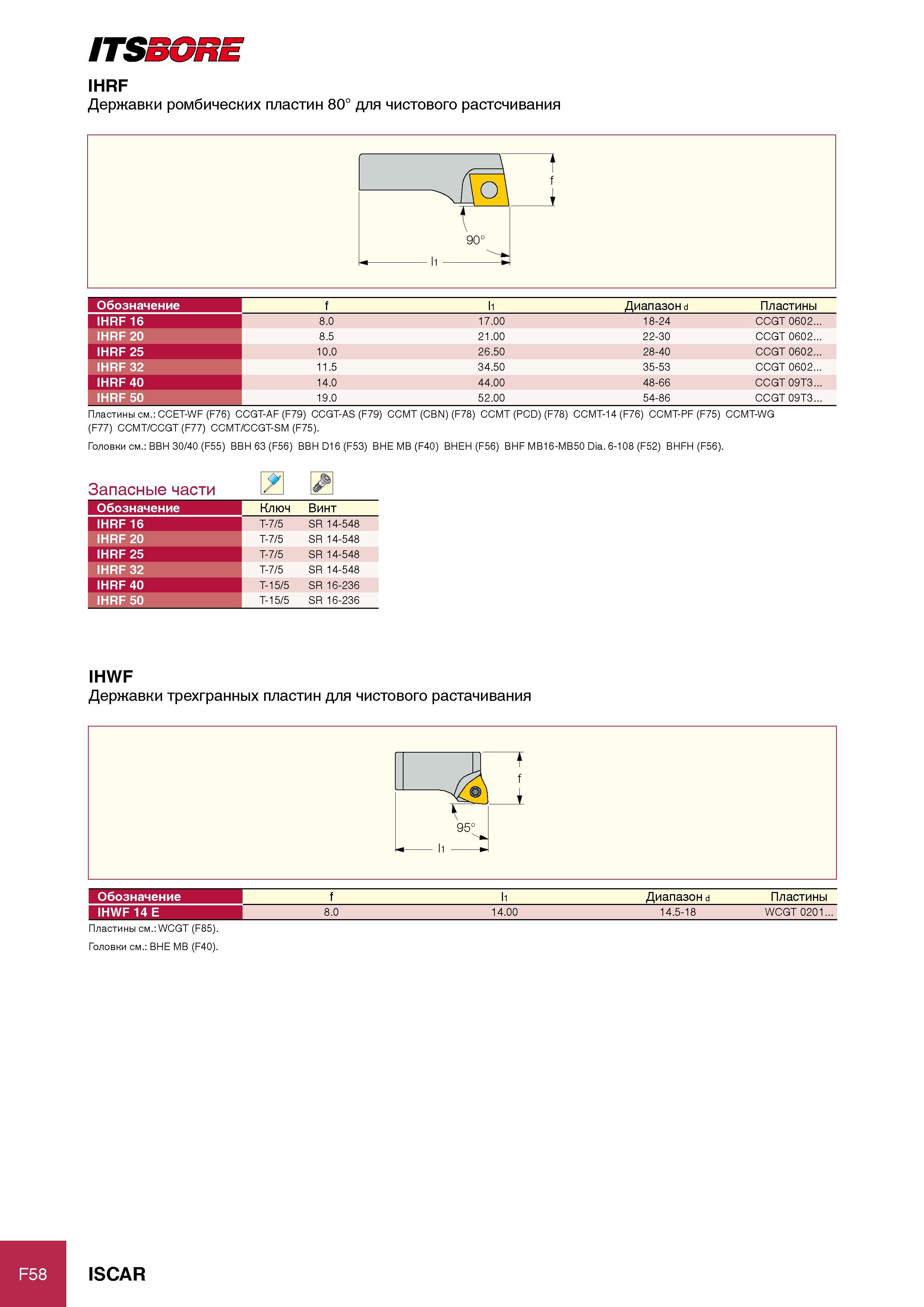

348 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.F58

Каталог ISCAR 2012 Обработка отверстий Стр. F58 0348 Lab2u

ITSBORE IHRF Державки ромбических пластин 80° для чистового растсчивания Обозначение f l1 Диапазон d Пластины IHRF 16 8.0 17.00 18-24 CCGT 0602 IHRF 20 8.5 21.00 22-30 CCGT 0602 IHRF 25 10.0 26.50 28-40 CCGT 0602 IHRF 32 11.5 34.50 35-53 CCGT 0602 IHRF 40 14.0 44.00 48-66 CCGT 09T3 IHRF 50 19.0 52.00 54-86 CCGT 09T3 Пластины см. CCET-WF (F76) CCGT-AF (F79) CCGT-AS (F79) CCMT (CBN) (F78) CCMT (PCD) (F78) CCMT-14 (F76) CCMT-PF (F75) CCMT-WG (F77) CCMT/CCGT (F77) CCMT/CCGT-SM (F75). Головки см. BBH 30/40 (F55) BBH 63 (F56) BBH D16 (F53) BHE MB (F40) BHEH (F56) BHF MB16-MB50 Dia. 6-108 (F52) BHFH (F56). Запасные части Обозначение Ключ Винт IHRF 16 T-7/5 SR 14-548 IHRF 20 T-7/5 SR 14-548 IHRF 25 T-7/5 SR 14-548 IHRF 32 T-7/5 SR 14-548 IHRF 40 T-15/5 SR 16-236 IHRF 50 T-15/5 SR 16-236 IHWF Державки трехгранных пластин для чистового растачивания Обозначение I f l1 Диапазон d Пластины IHWF 14 E I 8.0 14.00 14.5-18 WCGT 0201 Пластины см. WCGT (F85). Головки см. BHE MB (F40). F58 ISCAR
