312 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.F22

Каталог ISCAR 2012 Обработка отверстий Стр. F22 0312 Lab2u

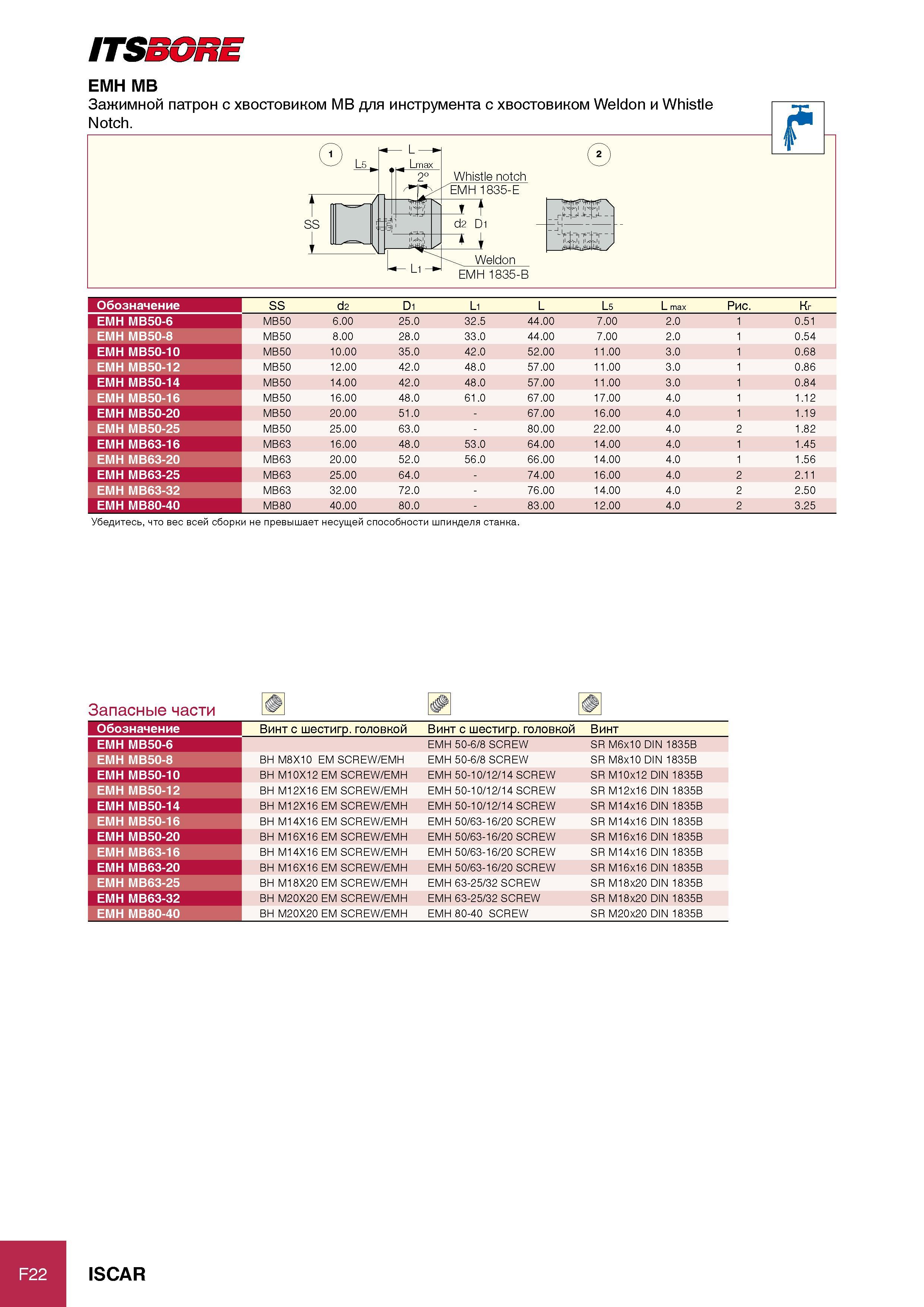

ITSBORE EMH MB Зажимной патрон с хвостовиком MB для инструмента с хвостовиком Weldon и Whistle Notch. Обозначение SS d2 D1 L1 L L5 L max Рис. Кг EMH MB50-6 MB50 6.00 25.0 32.5 44.00 7.00 2.0 1 0.51 EMH MB50-8 MB50 8.00 28.0 33.0 44.00 7.00 2.0 1 0.54 EMH MB50-10 MB50 10.00 35.0 42.0 52.00 11.00 3.0 1 0.68 EMH MB50-12 MB50 12.00 42.0 48.0 57.00 11.00 3.0 1 0.86 EMH MB50-14 MB50 14.00 42.0 48.0 57.00 11.00 3.0 1 0.84 EMH MB50-16 MB50 16.00 48.0 61.0 67.00 17.00 4.0 1 1.12 EMH MB50-20 MB50 20.00 51.0 - 67.00 16.00 4.0 1 1.19 EMH MB50-25 MB50 25.00 63.0 - 80.00 22.00 4.0 1.82 EMH MB63-16 MB63 16.00 48.0 53.0 64.00 14.00 4.0 1 1.45 EMH MB63-20 MB63 20.00 52.0 56.0 66.00 14.00 4.0 1 1.56 EMH MB63-25 MB63 25.00 64.0 - 74.00 16.00 4.0 2 2.11 EMH MB63-32 MB63 32.00 72.0 - 76.00 14.00 4.0 2 2.50 EMH MB80-40 MB80 40.00 80.0 - 83.00 12.00 4.0 2 3.25 Убедитесь, что вес всей сборки не превышает несущей способности шпинделя станка. Запасные части Обозначение Винт с шестигр. головкой Винт с шестигр. головкой Винт EMH MB50-6 EMH 50-6/8 SCREW SR M6x10 DIN 1835B EMH MB50-8 BH M8X10 EM SCREW/EMH EMH 50-6/8 SCREW SR M8x10 DIN 1835B EMH MB50-10 BH M10X12 EM SCREW/EMH EMH 50-10/12/14 SCREW SR M10x12 DIN 1835B EMH MB50-12 BH M12X16 EM SCREW/EMH EMH 50-10/12/14 SCREW SR M12x16 DIN 1835B EMH MB50-14 BH M12X16 EM SCREW/EMH EMH 50-10/12/14 SCREW SR M14x16 DIN 1835B EMH MB50-16 BH M14X16 EM SCREW/EMH EMH 50/63-16/20 SCREW SR M14x16 DIN 1835B EMH MB50-20 BH M16X16 EM SCREW/EMH EMH 50/63-16/20 SCREW SR M16x16 DIN 1835B EMH MB63-16 BH M14X16 EM SCREW/EMH EMH 50/63-16/20 SCREW SR M14x16 DIN 1835B EMH MB63-20 BH M16X16 EM SCREW/EMH EMH 50/63-16/20 SCREW SR M16x16 DIN 1835B EMH MB63-25 BH M18X20 EM SCREW/EMH EMH 63-25/32 SCREW SR M18x20 DIN 1835B EMH MB63-32 BH M20X20 EM SCREW/EMH EMH 63-25/32 SCREW SR M18x20 DIN 1835B EMH MB80-40 BH M20X20 EM SCREW/EMH EMH 80-40 SCREW SR M20x20 DIN 1835B F22 ISCAR
