396 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.F106

Каталог ISCAR 2012 Обработка отверстий Стр. F106 0396 Lab2u

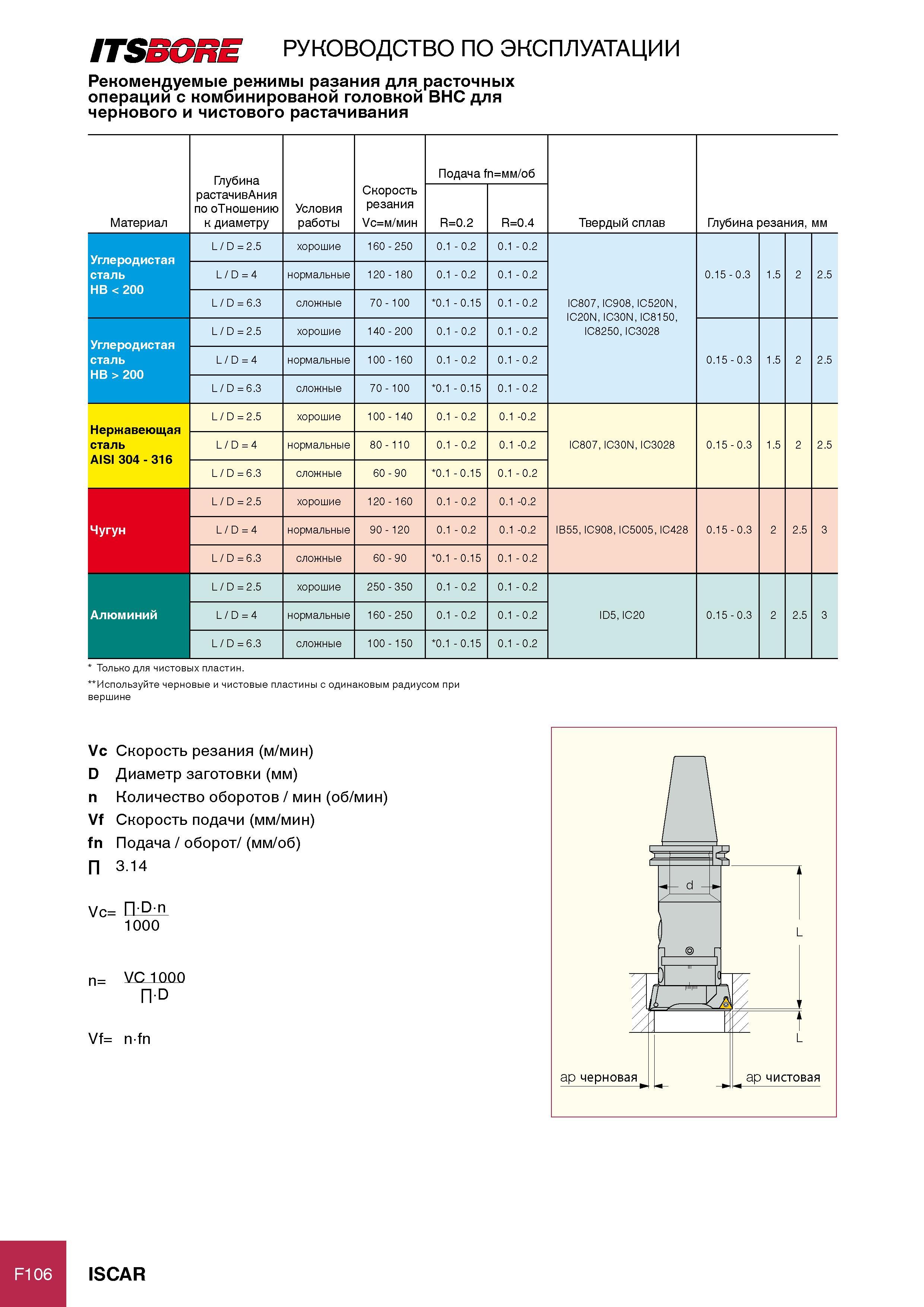

ITS m E руководство по эксплуатации Рекомендуемые режимы разания для расточных операции с комбинированой головкой BHC для чернового и чистового растачивания Глубина растачивАния по отношению к диаметру Подача п=мм/об Материал Условия работы Скорость резания Ус=м/мин R=0.2 R=0.4 Твердый сплав Глубина резания, мм Углеродистая сталь HB < 200 L / D = 2.5 хорошие 160 - 250 0.1 - 0.2 0.1 - 0.2 L / D = 4 нормальные 120 - 180 0.1 - 0.2 0.1 - 0.2 0.15 - 0.3 1.5 2 2.5 L / D = 6.3 сложные 70 - 100 0.1 - 0.15 0.1 - 0.2 IC807, IC908, IC520N, IC20N, IC30N, IC8150, IC8250, IC3028 Углеродистая сталь L / D = 2.5 хорошие 140 - 200 0.1 - 0.2 0.1 - 0.2 L / D = 4 нормальные 100 - 160 0.1 - 0.2 0.1 - 0.2 0.15 - 0.3 1.5 2 2.5 L / D = 6.3 сложные 70 - 100 0.1 - 0.15 0.1 - 0.2 Нержавеющая сталь AISI 304 - 316 L / D = 2.5 хорошие 100 - 140 0.1 - 0.2 0.1 -0.2 L / D = 4 нормальные 80 - 110 0.1 - 0.2 0.1 -0.2 IC807, IC30N, IC3028 0.15 - 0.3 1.5 2 2.5 L / D = 6.3 сложные 60 - 90 0.1 - 0.15 0.1 - 0.2 L / D = 2.5 хорошие 120 - 160 0.1 - 0.2 0.1 -0.2 Чугун L / D = 4 нормальные 90 - 120 0.1 - 0.2 0.1 -0.2 IB55, IC908, IC5005, IC428 0.15 - 0.3 2 2.5 3 L / D = 6.3 сложные 60 - 90 0.1 - 0.15 0.1 - 0.2 L / D = 2.5 хорошие 250 - 350 0.1 - 0.2 0.1 - 0.2 Алюминий L / D = 4 нормальные 160 - 250 0.1 - 0.2 0.1 - 0.2 ID5, IC20 0.15 - 0.3 2 2.5 3 L / D = 6.3 сложные 100 - 150 0.1 - 0.15 0.1 - 0.2 Только для чистовых пластин. Используйте черновые и чистовые пластины с одинаковым радиусом при вершине Vc Скорость резания (м/мин) D Диаметр заготовки (мм) n Количество оборотов / мин (об/мин) Vf Скорость подачи (мм/мин) fn Подача / оборот/ (мм/об) П 3.14 Vc= Прп 1000 n= VC 1000 П-D Vf= nfn F106 ISCAR
