Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2012 Режущий инструмент для обработки отверстий (Всего 448 стр.) |
|||||
252 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.E2 |
|||||

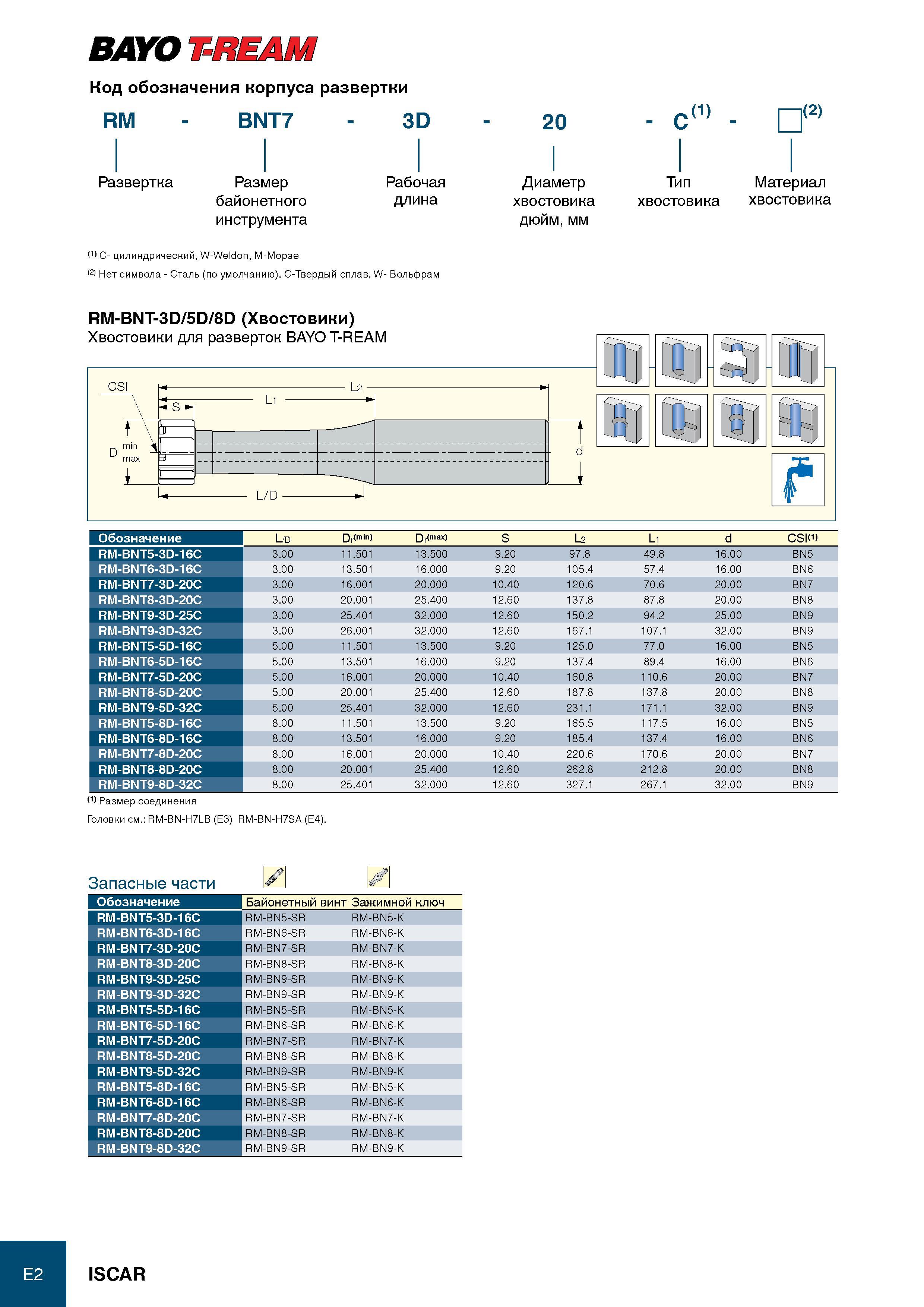

Каталог ISCAR 2012 Обработка отверстий Стр. E2 0252 Lab2u BAYO T-REAM Код обозначения корпуса развертки RM - BNT7 - 3D 20 (2) Развертка Размер байонетного инструмента Рабочая длина Диаметр хвостовика дюйм, мм Тип хвостовика Материал хвостовика (1) C- цилиндрический, W-Weldon, M-Морзе (2) Нет символа - Сталь (по умолчанию), C-Твердый сплав, W- Вольфрам Обозначение L/D Dr(min) Dr(max) S L2 L1 d CSI(1) RM-BNT5-3D-16C 3.00 11.501 13.500 9.20 97.8 49.8 16.00 BN5 RM-BNT6-3D-16C 3.00 13.501 16.000 9.20 105.4 57.4 16.00 BN6 RM-BNT7-3D-20C 3.00 16.001 20.000 10.40 120.6 70.6 20.00 BN7 RM-BNT8-3D-20C 3.00 20.001 25.400 12.60 137.8 87.8 20.00 BN8 RM-BNT9-3D-25C 3.00 25.401 32.000 12.60 150.2 94.2 25.00 BN9 RM-BNT9-3D-32C 3.00 26.001 32.000 12.60 167.1 107.1 32.00 BN9 RM-BNT5-5D-16C 5.00 11.501 13.500 9.20 125.0 77.0 16.00 BN5 RM-BNT6-5D-16C 5.00 13.501 16.000 9.20 137.4 89.4 16.00 BN6 RM-BNT7-5D-20C 5.00 16.001 20.000 10.40 160.8 110.6 20.00 BN7 RM-BNT8-5D-20C 5.00 20.001 25.400 12.60 187.8 137.8 20.00 BN8 RM-BNT9-5D-32C 5.00 25.401 32.000 12.60 231.1 171.1 32.00 BN9 RM-BNT5-8D-16C 8.00 11.501 13.500 9.20 165.5 117.5 16.00 BN5 RM-BNT6-8D-16C 8.00 13.501 16.000 9.20 185.4 137.4 16.00 BN6 RM-BNT7-8D-20C 8.00 16.001 20.000 10.40 220.6 170.6 20.00 BN7 RM-BNT8-8D-20C 8.00 20.001 25.400 12.60 262.8 212.8 20.00 BN8 RM-BNT9-8D-32C 8.00 25.401 32.000 12.60 327.1 267.1 32.00 BN9 (1) Размер соединения Головки см. RM-BN-H7LB (E3) RM-BN-H7SA (E4). Запасные части Обозначение Байонетный винт Зажимной ключ RM-BNT5-3D-16C RM-BN5-SR RM-BN5-K RM-BNT6-3D-16C RM-BN6-SR RM-BN6-K RM-BNT7-3D-20C RM-BN7-SR RM-BN7-K RM-BNT8-3D-20C RM-BN8-SR RM-BN8-K RM-BNT9-3D-25C RM-BN9-SR RM-BN9-K RM-BNT9-3D-32C RM-BN9-SR RM-BN9-K RM-BNT5-5D-16C RM-BN5-SR RM-BN5-K RM-BNT6-5D-16C RM-BN6-SR RM-BN6-K RM-BNT7-5D-20C RM-BN7-SR RM-BN7-K RM-BNT8-5D-20C RM-BN8-SR RM-BN8-K RM-BNT9-5D-32C RM-BN9-SR RM-BN9-K RM-BNT5-8D-16C RM-BN5-SR RM-BN5-K RM-BNT6-8D-16C RM-BN6-SR RM-BN6-K RM-BNT7-8D-20C RM-BN7-SR RM-BN7-K RM-BNT8-8D-20C RM-BN8-SR RM-BN8-K RM-BNT9-8D-32C RM-BN9-SR RM-BN9-K ISCAR |
|||||
