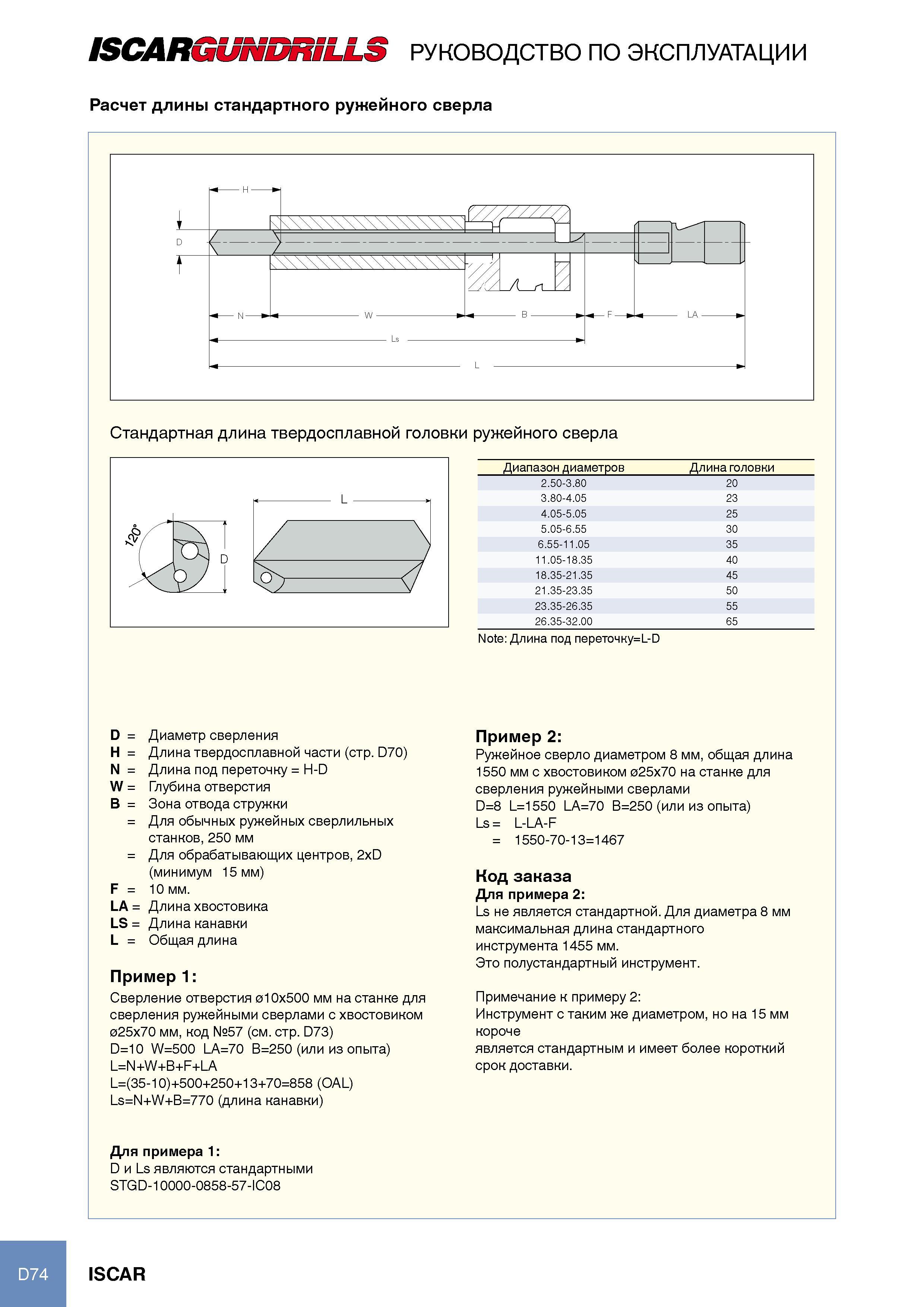

ISCARGUNDRILLS РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Расчет длины стандартного ружейного сверла Стандартная длина твердосплавной головки ружейного сверла Диапазон диаметров _Длина головки 2.50-3.80 20 3.80-4.05 23 4.05-5.05 25 5.05-6.55 30 6.55-11.05 35 11.05-18.35 40 18.35-21.35 45 21.35-23.35 50 23.35-26.35 55 26.35-32.00 _65 Note Длина под переточку=1_-Р D = Диаметр сверления H = Длина твердосплавной части (стр. D70) N = Длина под переточку = H-D W = Глубина отверстия B = Зона отвода стружки = Для обычных ружейных сверлильных станков, 250 мм = Для обрабатывающих центров, 2xD (минимум 15 мм) F = 10 мм. LA = Длина хвостовика LS = Длина канавки L = Общая длина пример 1 Сверление отверстия 010x500 мм на станке для сверления ружейными сверлами с хвостовиком 025x70 мм, код №57 (см. стр. D73) D=10 W=500 LA=70 B=250 (или из опыта) L=N+W+B+F+LA L=(35-10)+500+250+13+70=858 (OAL) Ls=N+W+B=770 (длина канавки) пример 2 Ружейное сверло диаметром 8 мм, общая длина 1550 мм с хвостовиком 025x70 на станке для сверления ружейными сверлами D=8 L=1550 LA=70 B=250 (или из опыта) Ls = L-LA-F = 1550-70-13=1467 код заказа Для примера 2 Ls не является стандартной. Для диаметра 8 мм максимальная длина стандартного инструмента 1455 мм. Это полустандартный инструмент. Примечание к примеру 2 Инструмент с таким же диаметром, но на 15 мм короче является стандартным и имеет более короткий срок доставки. Для примера 1 D и Ls являются стандартными STGD-10000-0858-57-IC08 D74 ISCAR
