230 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.D64

Каталог ISCAR 2012 Обработка отверстий Стр. D64 0230 Lab2u

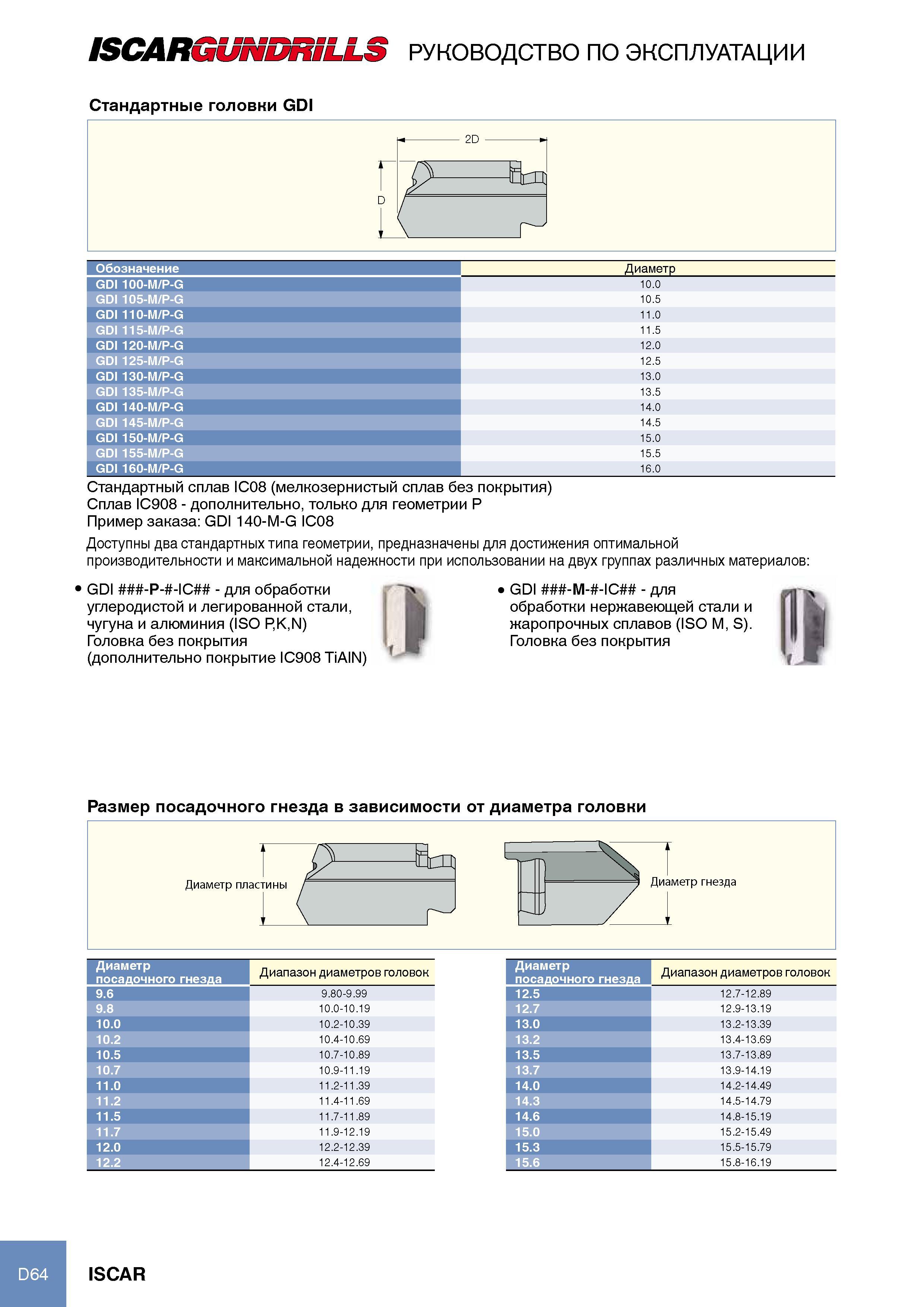

ISCARGUNDRILLS РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ стандартные головки GDI Обозначение Диаметр GDI 100-M/P-G 10.0 GDI 105-M/P-G 10.5 GDI 110-M/P-G 11.0 GDI 115-M/P-G 11.5 GDI 120-M/P-G 12.0 GDI 125-M/P-G 12.5 GDI 130-M/P-G 13.0 GDI 135-M/P-G 13.5 GDI 140-M/P-G 14.0 GDI 145-M/P-G 14.5 GDI 150-M/P-G 15.0 GDI 155-M/P-G 15.5 GDI 160-M/P-G 16.0 Стандартный сплав IC08 (мелкозернистый сплав без покрытия) Сплав IC908 - дополнительно, только для геометрии P Пример заказа GDI 140-M-G IC08 Доступны два стандартных типа геометрии, предназначены для достижения оптимальной производительности и максимальной надежности при использовании на двух группах различных материалов GDI -P- -IC - для обработки углеродистой и легированной стали, чугуна и алюминия (ISO P,K,N) Головка без покрытия (дополнительно покрытие IC908 TiAIN) GDI -M- -IC - для обработки нержавеющей стали и жаропрочных сплавов (ISO M, S). Головка без покрытия Размер посадочного гнезда в зависимости от диаметра головки Диаметр посадочного гнезда Диапазон диаметров головок Диаметр посадочного гнезда Диапазон диаметров головок 9.6 9.80-9.99 12.5 12.7-12.89 9.8 10.0-10.19 12.7 12.9-13.19 10.0 10.2-10.39 13.0 13.2-13.39 10.2 10.4-10.69 13.2 13.4-13.69 10.5 10.7-10.89 13.5 13.7-13.89 10.7 10.9-11.19 13.7 13.9-14.19 11.0 11.2-11.39 14.0 14.2-14.49 11.2 11.4-11.69 14.3 14.5-14.79 11.5 11.7-11.89 14.6 14.8-15.19 11.7 11.9-12.19 15.0 15.2-15.49 12.0 12.2-12.39 15.3 15.5-15.79 12.2 12.4-12.69 15.6 15.8-16.19 D64 ISCAR
