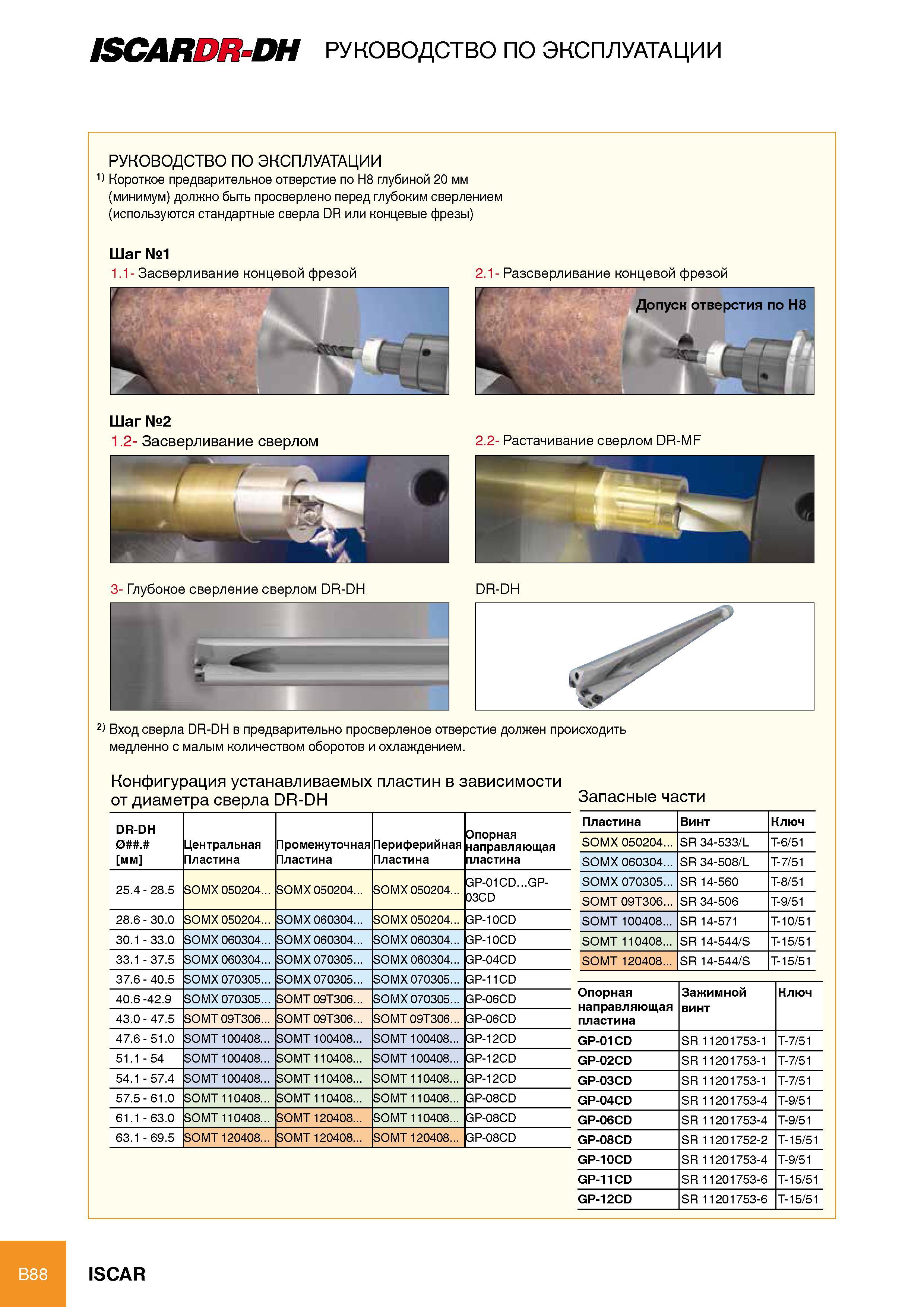

ISCAR DH руководство по эксплуатации РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1) Короткое предварительное отверстие по H8 глубиной 20 мм (минимум) должно быть просверлено перед глубоким сверлением (используются стандартные сверла DR или концевые фрезы) Шаг №1 1.1- Засверливание концевой фрезой 2.1- Разсверливание концевой фрезой Шаг №2 1.2- Засверливание сверлом 2.2- Растачивание сверлом DR-MF 3- Глубокое сверление сверлом DR-DH DR-DH 2> Вход сверла DR-DH в предварительно просверленое отверстие должен происходить медленно с малым количеством оборотов и охлаждением. Конфигурация устанавливаемых пластин в зависимости от диаметра сверла DR-DH Запасные части DR-DH 0 Опорная направляющая пластина Пластина Винт Ключ Центральная Промежуточная Периферийная SOMX 050204 SR 34-533/L T-6/51 мм Пластина Пластина Пластина SOMX 060304 SR 34-508/L T-7/51 25.4 - 28.5 SOMX 050204 SOMX 050204 SOMX 050204 GP-01CD GP- SOMX 070305 SR 14-560 T-8/51 03CD SOMT 09T306 SR 34-506 T-9/51 28.6 - 30.0 SOMX 050204 SOMX 060304 SOMX 050204 GP-10CD SOMT 100408 SR 14-571 T-10/51 30.1 - 33.0 SOMX 060304 SOMX 060304 SOMX 060304 GP-10CD SOMT 110408 SR 14-544/S T-15/51 33.1 - 37.5 SOMX 060304 SOMX 070305 SOMX 060304 GP-04CD SOMT 120408 SR 14-544/S T-15/51 37.6 - 40.5 SOMX 070305 SOMX 070305 SOMX 070305 GP-11CD Опорная направляющая пластина Зажимной винт Ключ 40.6 -42.9 SOMX 070305 SOMT 09T306 SOMX 070305 GP-06CD 43.0 - 47.5 SOMT 09T306 SOMT 09T306 SOMT 09T306 GP-06CD 47.6 - 51.0 SOMT 100408 SOMT 100408 SOMT 100408 GP-12CD GP-01CD SR 11201753-1 T-7/51 51.1 - 54 SOMT 100408 SOMT 110408 SOMT 100408 GP-12CD GP-02CD SR 11201753-1 T-7/51 54.1 - 57.4 SOMT 100408 SOMT 110408 SOMT 110408 GP-12CD GP-03CD SR 11201753-1 T-7/51 57.5 - 61.0 SOMT 110408 SOMT 110408 SOMT 110408 GP-08CD GP-04CD SR 11201753-4 T-9/51 61.1 - 63.0 SOMT 110408 SOMT 120408 SOMT 110408 GP-08CD GP-06CD SR 11201753-4 T-9/51 63.1 - 69.5 SOMT 120408 SOMT 120408 SOMT 120408 GP-08CD GP-08CD SR 11201752-2 T-15/51 GP-10CD SR 11201753-4 T-9/51 GP-11CD SR 11201753-6 T-15/51 GP-12CD SR 11201753-6 T-15/51 B88 ISCAR
