109 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.B103

Каталог ISCAR 2012 Обработка отверстий Стр. B103 0109 Lab2u

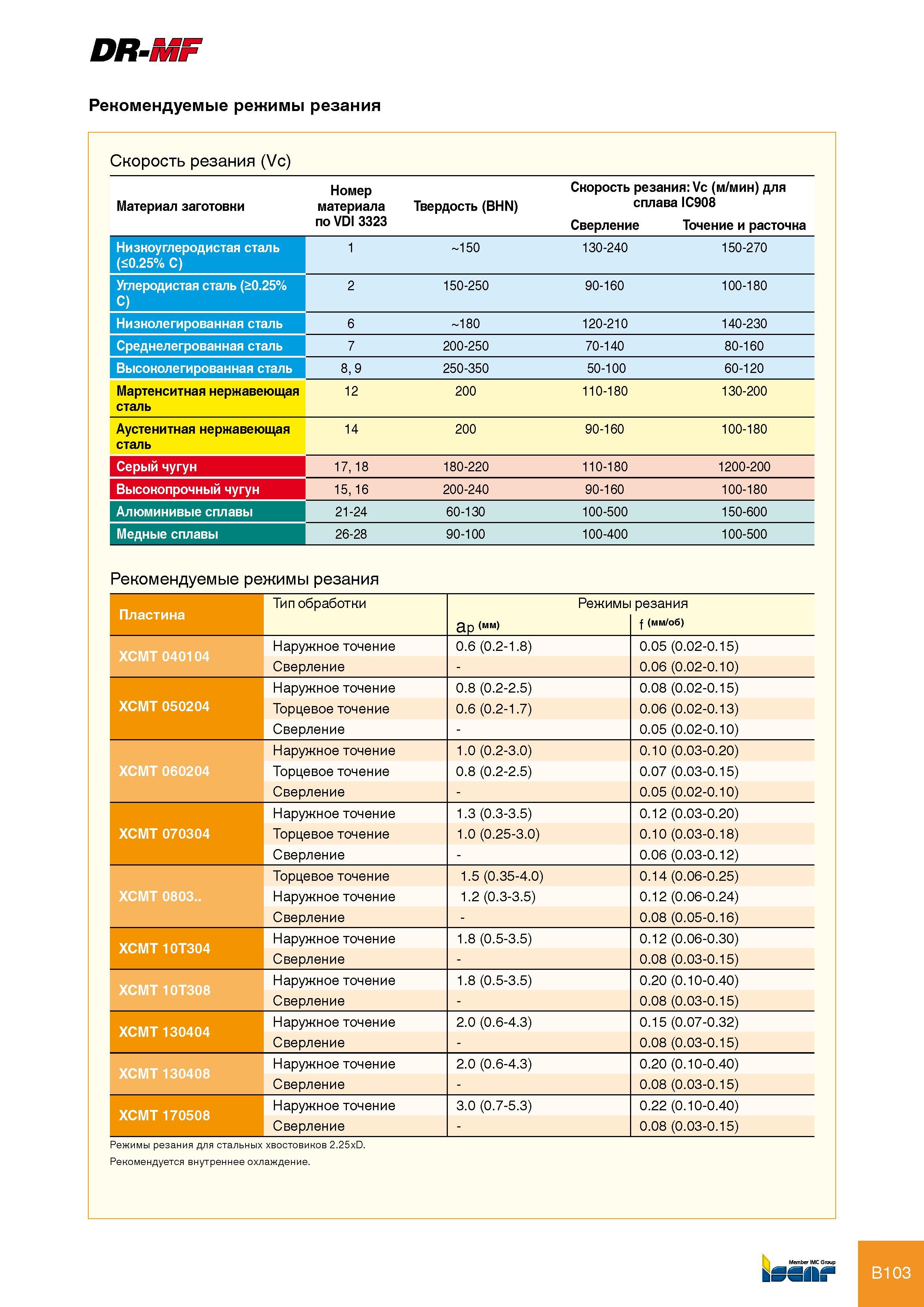

DR-MF Рекомендуемые режимы резания Скорость резания (Vc) Материал заготовки Номер материала по VDI 3323 Твердость (BHN) Скорость резания Vc (м/мин) для сплаваIC908 Сверление Точение и расточка Низкоуглеродистая сталь (<0.25% C) 1 150 130-240 150-270 Углеродистая сталь (>0.25% C) 2 150-250 90-160 100-180 Низколегированная сталь 6 180 120-210 140-230 Среднелегрованная сталь 7 200-250 70-140 80-160 Высоколегированная сталь 8, 9 250-350 50-100 60-120 Мартенситная нержавеющая сталь 12 200 110-180 130-200 Аустенитная нержавеющая сталь 14 200 90-160 100-180 Серый чугун 17, 18 180-220 110-180 1200-200 Высокопрочный чугун 15, 16 200-240 90-160 100-180 Алюминивые сплавы 21-24 60-130 100-500 150-600 Медные сплавы 26-28 90-100 100-400 100-500 Рекомендуемые режимы резания Пластина Тип обработки Режимы ap (мм) резания f (мм/об) XCMT 040104 Наружное точение Сверление 0.6 (0.2-1.8) 0.05 (0.02-0.15) 0.06 (0.02-0.10) XCMT 050204 Наружное точение Торцевое точение Сверление 0.8 (0.2-2.5) 0.6 (0.2-1.7) 0.08 (0.02-0.15) 0.06 (0.02-0.13) 0.05 (0.02-0.10) XCMT 060204 Наружное точение Торцевое точение Сверление 1.0 (0.2-3.0) 0.8 (0.2-2.5) 0.10 (0.03-0.20) 0.07 (0.03-0.15) 0.05 (0.02-0.10) XCMT 070304 Наружное точение Торцевое точение Сверление 1.3 (0.3-3.5) 1.0 (0.25-3.0) 0.12 (0.03-0.20) 0.10 (0.03-0.18) 0.06 (0.03-0.12) XCMT 0803.. Торцевое точение Наружное точение Сверление 1.5 (0.35-4.0) 1.2 (0.3-3.5) 0.14 (0.06-0.25) 0.12 (0.06-0.24) 0.08 (0.05-0.16) XCMT 10T304 Наружное точение Сверление 1.8 (0.5-3.5) 0.12 (0.06-0.30) 0.08 (0.03-0.15) XCMT 10T308 Наружное точение Сверление 1.8 (0.5-3.5) 0.20 (0.10-0.40) 0.08 (0.03-0.15) XCMT 130404 Наружное точение Сверление 2.0 (0.6-4.3) 0.15 (0.07-0.32) 0.08 (0.03-0.15) XCMT 130408 Наружное точение Сверление 2.0 (0.6-4.3) 0.20 (0.10-0.40) 0.08 (0.03-0.15) XCMT 170508 Наружное точение Сверление 3.0 (0.7-5.3) 0.22 (0.10-0.40) 0.08 (0.03-0.15) Режимы резания для стальных хвостовиков 2.25xD. Рекомендуется внутреннее охлаждение. B103
