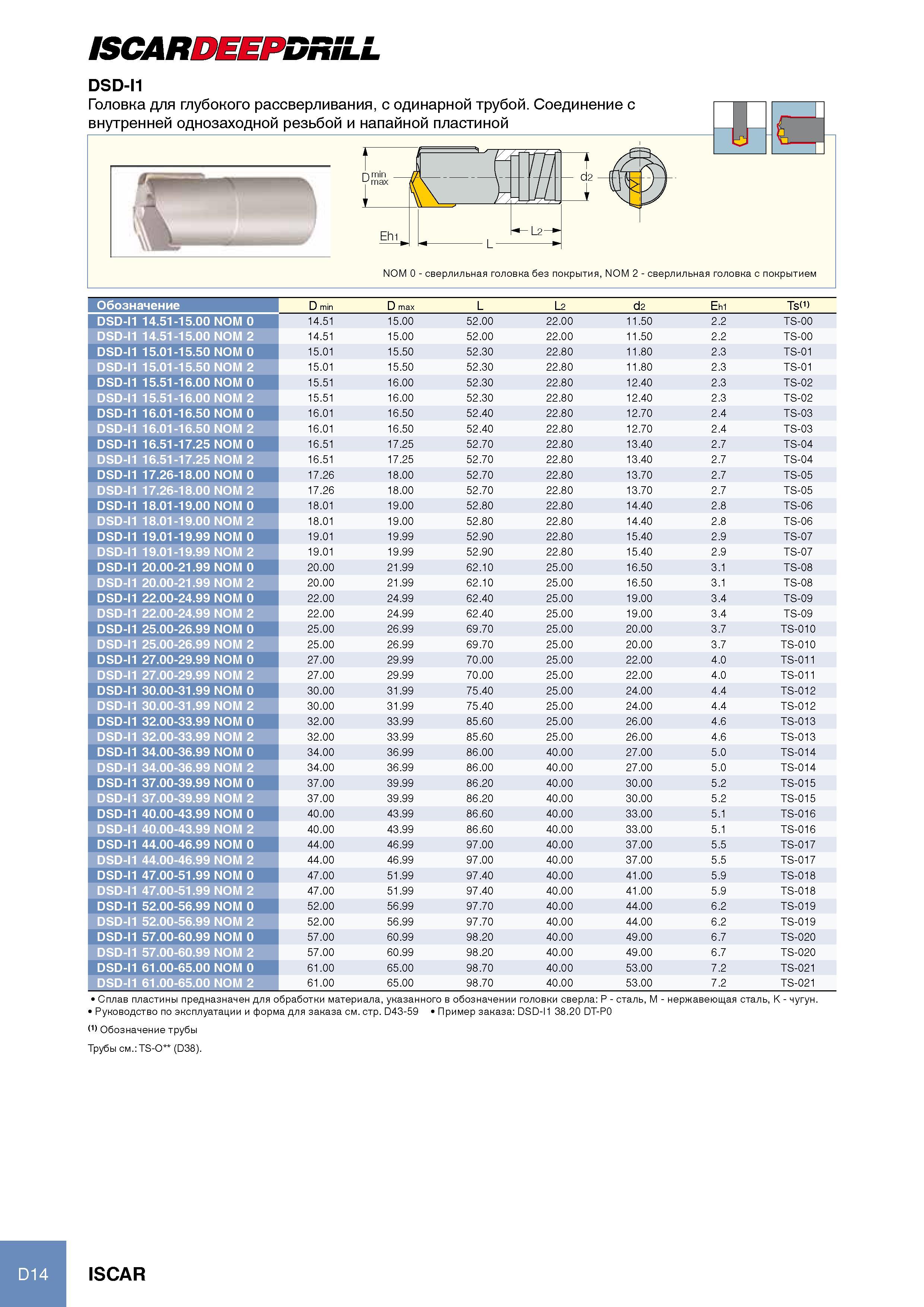

Головка для глубокого рассверливания Iscar ISCARDEEPDRILL DSD-I1 с одинарной трубой Соединение с внутренней однозаходной резьбой и напайной пластиной NOM 0 - сверлил

Головка для глубокого рассверливания Iscar ISCARDEEPDRILL DSD-I1 с одинарной трубой Соединение с внутренней однозаходной резьбой и напайной пластиной NOM 0 - сверлильная головка без покрытия, NOM 2 - сверлильная головка с покрытием Обозначение D min D max L L2 d2 Eh1 Tsm DSD-I1 14.51-15.00 NOM 0 14.51 15.00 52.00 22.00 11.50 2.2 TS-00 DSD-I1 14.51-15.00 NOM 2 14.51 15.00 52.00 22.00 11.50 2.2 TS-00 DSD-I1 15.01-15.50 NOM 0 15.01 15.50 52.30 22.80 11.80 2.3 TS-01 DSD-I1 15.01-15.50 NOM 2 15.01 15.50 52.30 22.80 11.80 2.3 TS-01 DSD-I1 15.51-16.00 NOM 0 15.51 16.00 52.30 22.80 12.40 2.3 TS-02 DSD-I1 15.51-16.00 NOM 2 15.51 16.00 52.30 22.80 12.40 2.3 TS-02 DSD-I1 16.01-16.50 NOM 0 16.01 16.50 52.40 22.80 12.70 2.4 TS-03 DSD-I1 16.01-16.50 NOM 2 16.01 16.50 52.40 22.80 12.70 2.4 TS-03 DSD-I1 16.51-17.25 NOM 0 16.51 17.25 52.70 22.80 13.40 2.7 TS-04 DSD-I1 16.51-17.25 NOM 2 16.51 17.25 52.70 22.80 13.40 2.7 TS-04 DSD-I1 17.26-18.00 NOM 0 17.26 18.00 52.70 22.80 13.70 2.7 TS-05 DSD-I1 17.26-18.00 NOM 2 17.26 18.00 52.70 22.80 13.70 2.7 TS-05 DSD-I1 18.01-19.00 NOM 0 18.01 19.00 52.80 22.80 14.40 2.8 TS-06 DSD-I1 18.01-19.00 NOM 2 18.01 19.00 52.80 22.80 14.40 2.8 TS-06 DSD-I1 19.01-19.99 NOM 0 19.01 19.99 52.90 22.80 15.40 2.9 TS-07 DSD-I1 19.01-19.99 NOM 2 19.01 19.99 52.90 22.80 15.40 2.9 TS-07 DSD-I1 20.00-21.99 NOM 0 20.00 21.99 62.10 25.00 16.50 3.1 TS-08 DSD-I1 20.00-21.99 NOM 2 20.00 21.99 62.10 25.00 16.50 3.1 TS-08 DSD-I1 22.00-24.99 NOM 0 22.00 24.99 62.40 25.00 19.00 3.4 TS-09 DSD-I1 22.00-24.99 NOM 2 22.00 24.99 62.40 25.00 19.00 3.4 TS-09 DSD-I1 25.00-26.99 NOM 0 25.00 26.99 69.70 25.00 20.00 3.7 TS-010 DSD-I1 25.00-26.99 NOM 2 25.00 26.99 69.70 25.00 20.00 3.7 TS-010 DSD-I1 27.00-29.99 NOM 0 27.00 29.99 70.00 25.00 22.00 4.0 TS-011 DSD-I1 27.00-29.99 NOM 2 27.00 29.99 70.00 25.00 22.00 4.0 TS-011 DSD-I1 30.00-31.99 NOM 0 30.00 31.99 75.40 25.00 24.00 4.4 TS-012 DSD-I1 30.00-31.99 NOM 2 30.00 31.99 75.40 25.00 24.00 4.4 TS-012 DSD-I1 32.00-33.99 NOM 0 32.00 33.99 85.60 25.00 26.00 4.6 TS-013 DSD-I1 32.00-33.99 NOM 2 32.00 33.99 85.60 25.00 26.00 4.6 TS-013 DSD-I1 34.00-36.99 NOM 0 34.00 36.99 86.00 40.00 27.00 5.0 TS-014 DSD-I1 34.00-36.99 NOM 2 34.00 36.99 86.00 40.00 27.00 5.0 TS-014 DSD-I1 37.00-39.99 NOM 0 37.00 39.99 86.20 40.00 30.00 5.2 TS-015 DSD-I1 37.00-39.99 NOM 2 37.00 39.99 86.20 40.00 30.00 5.2 TS-015 DSD-I1 40.00-43.99 NOM 0 40.00 43.99 86.60 40.00 33.00 5.1 TS-016 DSD-I1 40.00-43.99 NOM 2 40.00 43.99 86.60 40.00 33.00 5.1 TS-016 DSD-I1 44.00-46.99 NOM 0 44.00 46.99 97.00 40.00 37.00 5.5 TS-017 DSD-I1 44.00-46.99 NOM 2 44.00 46.99 97.00 40.00 37.00 5.5 TS-017 DSD-I1 47.00-51.99 NOM 0 47.00 51.99 97.40 40.00 41.00 5.9 TS-018 DSD-I1 47.00-51.99 NOM 2 47.00 51.99 97.40 40.00 41.00 5.9 TS-018 DSD-I1 52.00-56.99 NOM 0 52.00 56.99 97.70 40.00 44.00 6.2 TS-019 DSD-I1 52.00-56.99 NOM 2 52.00 56.99 97.70 40.00 44.00 6.2 TS-019 DSD-I1 57.00-60.99 NOM 0 57.00 60.99 98.20 40.00 49.00 6.7 TS-020 DSD-I1 57.00-60.99 NOM 2 57.00 60.99 98.20 40.00 49.00 6.7 TS-020 DSD-I1 61.00-65.00 NOM 0 61.00 65.00 98.70 40.00 53.00 7.2 TS-021 DSD-I1 61.00-65.00 NOM 2 61.00 65.00 98.70 40.00 53.00 7.2 TS-021 Сплав пластины предназначен для обработки материала, указанного в обозначении головки сверла P - Руководство по эксплуатации и форма для заказа см. стр. D43-59 Пример заказа DSD-I1 38.20 DT-P0 (1) Обозначение трубы Трубы см. TS-O (D38). сталь, M - нержавеющая сталь, K - чугун. D14 ISCAR
