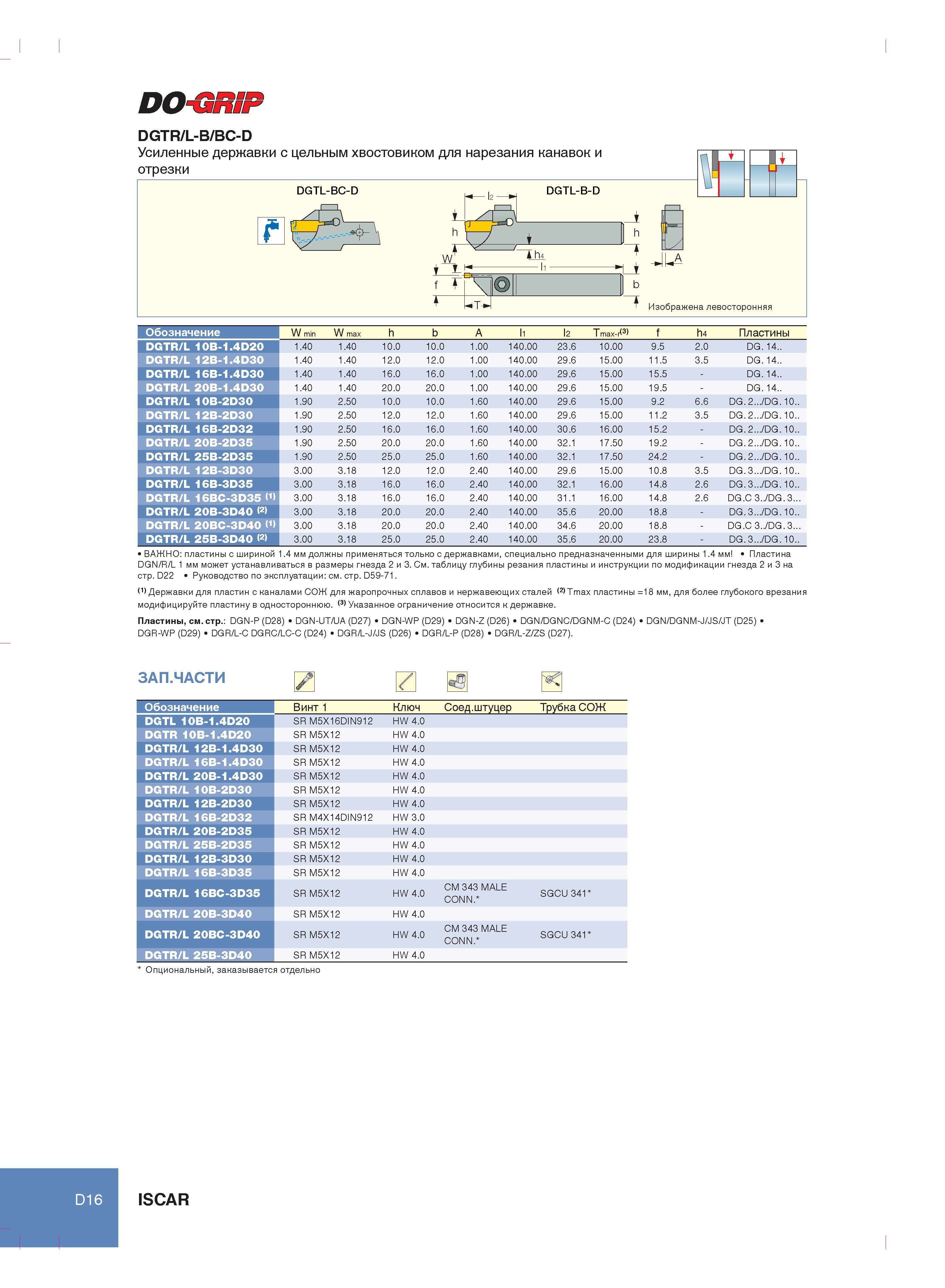

Усиленные державки DO-GRIP DGTR/L-B/BC-D с цельным хвостовиком для нарезания канавок и отрезки Изображена левосторонняя Обозначение W min W max h b A li

Усиленные державки DO-GRIP DGTR/L-B/BC-D с цельным хвостовиком для нарезания канавок и отрезки Изображена левосторонняя Обозначение W min W max h b A li l2 T max-r 3) f h4 Пластины DGTR/L 10B-1.4D20 1.40 1.40 10.0 10.0 1.00 140.00 23.6 10.00 9.5 2.0 DG. 14.. DGTR/L 12B-1.4D30 1.40 1.40 12.0 12.0 1.00 140.00 29.6 15.00 11.5 3.5 DG. 14.. DGTR/L 16B-1.4D30 1.40 1.40 16.0 16.0 1.00 140.00 29.6 15.00 15.5 - DG. 14.. DGTR/L 20B-1.4D30 1.40 1.40 20.0 20.0 1.00 140.00 29.6 15.00 19.5 - DG. 14.. DGTR/L 10B-2D30 1.90 2.50 10.0 10.0 1.60 140.00 29.6 15.00 9.2 6.6 DG. 2.../DG. 10.. DGTR/L 12B-2D30 1.90 2.50 12.0 12.0 1.60 140.00 29.6 15.00 11.2 3.5 DG. 2.../DG. 10.. DGTR/L 16B-2D32 1.90 2.50 16.0 16.0 1.60 140.00 30.6 16.00 15.2 - DG. 2.../DG. 10.. DGTR/L 20B-2D35 1.90 2.50 20.0 20.0 1.60 140.00 32.1 17.50 19.2 - DG. 2.../DG. 10.. DGTR/L 25B-2D35 1.90 2.50 25.0 25.0 1.60 140.00 32.1 17.50 24.2 - DG. 2.../DG. 10.. DGTR/L 12B-3D30 3.00 3.18 12.0 12.0 2.40 140.00 29.6 15.00 10.8 3.5 DG. 3.../DG. 10.. DGTR/L 16B-3D35 3.00 3.18 16.0 16.0 2.40 140.00 32.1 16.00 14.8 2.6 DG. 3.../DG. 10.. DGTR/L 16BC-3D35 <1) 3.00 3.18 16.0 16.0 2.40 140.00 31.1 16.00 14.8 2.6 DG.C 3../DG. 3... DGTR/L 20B-3D40 <2) 3.00 3.18 20.0 20.0 2.40 140.00 35.6 20.00 18.8 - DG. 3.../DG. 10.. DGTR/L 20BC-3D40 <1) 3.00 3.18 20.0 20.0 2.40 140.00 34.6 20.00 18.8 - DG.C 3../DG. 3... DGTR/L 25B-3D40 <2) 3.00 3.18 25.0 25.0 2.40 140.00 35.6 20.00 23.8 - DG. 3.../DG. 10.. ВАЖНО пластины с шириной 1.4 мм должны применяться только с державками, специально предназначенными для ширины 1.4 мм Пластина DGN/R/L 1 мм может устанавливаться в размеры гнезда 2 и 3. См. таблицу глубины резания пластины и инструкции по модификации гнезда 2 и 3 на стр. D22 Руководство по эксплуатации см. стр. D59-71. Державки для пластин с каналами СОЖ для жаропрочных сплавов и нержавеющих сталей (2) Tmax пластины =18 мм, для более глубокого врезания модифицируйте пластину в одностороннюю. (3) Указанное ограничение относится к державке. Пластины, см. стр. DGN-P (D28) DGN-UT/UA (D27) DGN-WP (D29) DGN-Z (D26) DGN/DGNC/DGNM-C (D24) DGN/DGNM-J/JS/JT (D25) DGR-WP (D29) DGR/L-C DGRC/LC-C (D24) DGR/L-J/JS (D26) DGR/L-P (D28) DGR/L-Z/ZS (D27). ЗАП.ЧАСТИ Обозначение Винт i Ключ Соед.штуцер Трубка СОЖ DGTL 10B-1.4D20 SR M5X16DIN912 HW 4.0 DGTR 10B-1.4D20 SR M5X12 HW 4.0 DGTR/L 12B-1.4D30 SR M5X12 HW 4.0 DGTR/L 16B-1.4D30 SR M5X12 HW 4.0 DGTR/L 20B-1.4D30 SR M5X12 HW 4.0 DGTR/L 10B-2D30 SR M5X12 HW 4.0 DGTR/L 12B-2D30 SR M5X12 HW 4.0 DGTR/L 16B-2D32 SR M4X14DIN912 HW 3.0 DGTR/L 20B-2D35 SR M5X12 HW 4.0 DGTR/L 25B-2D35 SR M5X12 HW 4.0 DGTR/L 12B-3D30 SR M5X12 HW 4.0 DGTR/L 16B-3D35 SR M5X12 HW 4.0 DGTR/L 16BC-3D35 SR M5X12 HW 4.0 CM 343 MALE CONN. SGCU 341 DGTR/L 20B-3D40 SR M5X12 HW 4.0 DGTR/L 20BC-3D40 SR M5X12 HW 4.0 CM 343 MALE CONN. SGCU 341 DGTR/L 25B-3D40 SR M5X12 HW 4.0 Опциональный, заказывается отдельно Di6 ISCAR DGTL-BC-D /ГТ\ Г/fz DGTL-B-D h l / h W = h v о b - T a Fl
