Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2012 Токарный канавочный инструмент (Всего 418 стр.) |
|||||

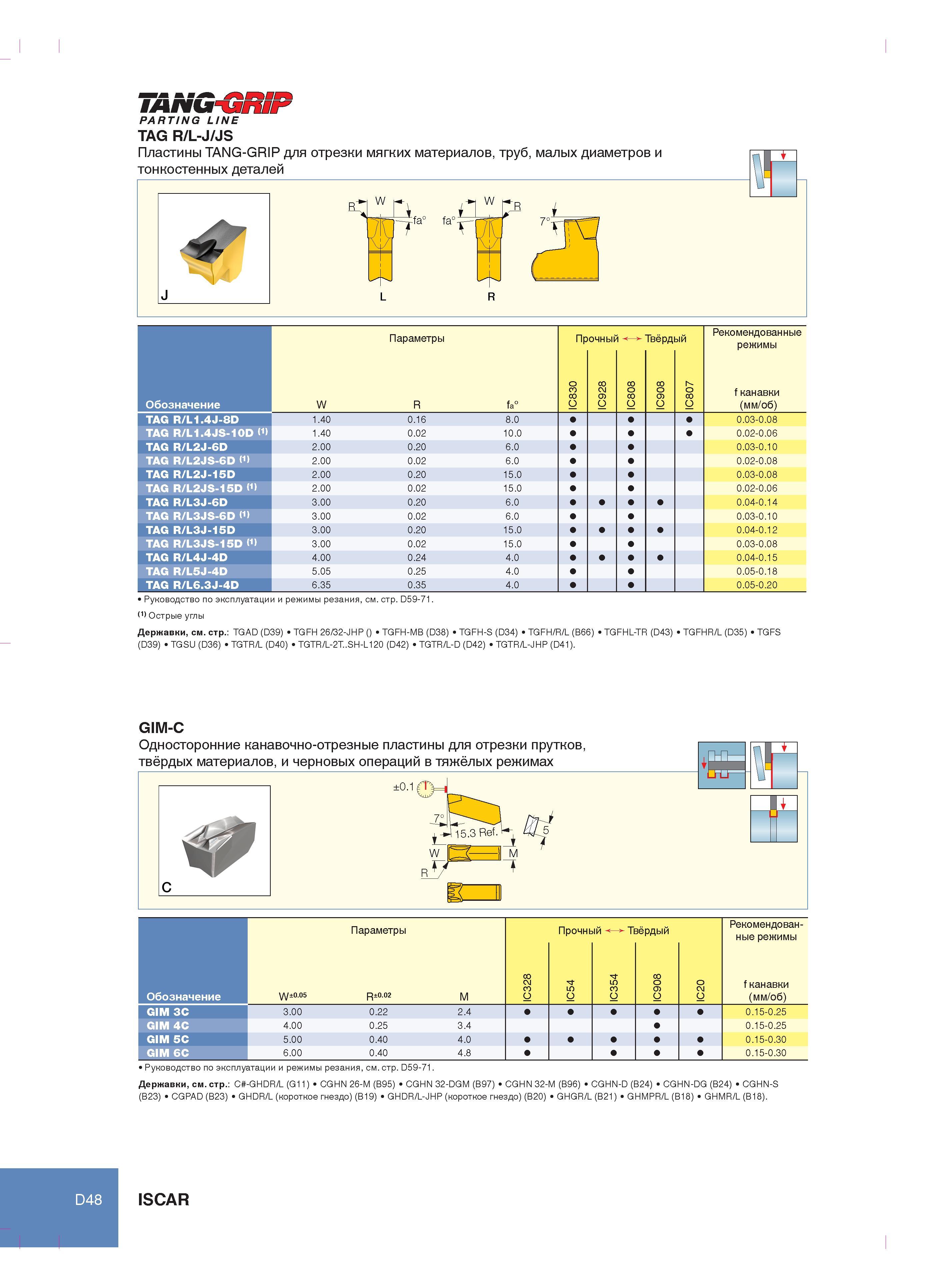

Сменные однолезвийные режущие пластины Iscar R/L-J/JS TANG-GRIP для отрезки мягких материалов, труб, малых диаметров и тонкостенных деталей Параметры Ре222 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки при точении Стр.D48 |
|||||
Сменные однолезвийные режущие пластины Iscar R/L-J/JS TANG-GRIP для отрезки мягких материалов, труб, малых диаметров и тонкостенных деталей Параметры Ре Сменные однолезвийные режущие пластины Iscar R/L-J/JS TANG-GRIP для отрезки мягких материалов, труб, малых диаметров и тонкостенных деталей Параметры Рекомендованные режимы Обозначение Марки твердых сплавов Искар IC830 IC928 IC908 IC807 f канавки (мм/об) TAG R/L1.4J-8D 1.40 0.16 8.0 0.03-0.08 TAG R/L1.4JS-10D 1.40 0.02 10.0 0.02-0.06 TAG R/L2J-6D 2.00 0.20 6.0 0.03-0.10 TAG R/L2JS-6D 2.00 0.02 6.0 0.02-0.08 TAG R/L2J-15D 2.00 0.20 15.0 0.03-0.08 TAG R/L2JS-15D 2.00 0.02 15.0 0.02-0.06 TAG R/L3J-6D 3.00 0.20 6.0 0.04-0.14 TAG R/L3JS-6D 3.00 0.02 6.0 0.03-0.10 TAG R/L3J-15D 3.00 0.20 15.0 0.04-0.12 TAG R/L3JS-15D 3.00 0.02 15.0 0.03-0.08 TAG R/L4J-4D 4.00 0.24 4.0 0.04-0.15 TAG R/L5J-4D 5.05 0.25 4.0 0.05-0.18 TAG R/L6.3J-4D 6.35 0.35 4.0 0.05-0.20 Руководство по эксплуатации и режимы резания, см. стр. D59-71. Острые углы Державки, см. стр. TGAD (D39) TGFH 26/32-JHP () TGFH-MB (D38) TGFH-S (D34) TGFH/R/L (B66) TGFHL-TR (D43) TGFHR/L (D35) TGFS (D39) TGSU (D36) TGTR/L (D40) TGTR/L-2T..SH-L120 (D42) TGTR/L-D (D42) TGTR/L-JHP (D41). GIM-C Односторонние канавочно-отрезные пластины для отрезки прутков, твёрдых материалов, и черновых операций в тяжёлых режимах 1JOr 415.3 Ref. u W M rV 1 Параметры Обозначение W±0.05 R±0.02 M IC328 4 5 IC IC354 IC908 IC20 f канавки (мм/об) GIM 3C 3.00 0.22 2.4 0.15-0.25 GIM 4C 4.00 0.25 3.4 0.15-0.25 GIM 5C 5.00 0.40 4.0 0.15-0.30 GIM 6C 6.00 0.40 4.8 0.15-0.30 Руководство по эксплуатации и режимы резания, см. стр. D59-71. Державки, см. стр. C -GHDR/L (G11) CGHN 26-M (B95) CGHN 32-DGM (B97) Рекомендованные режимы CGHN 32-M (B96) CGHN-D (B24) CGHN-DG (B24) CGHN-S (B23) CGPAD (B23) GHDR/L (короткое гнездо) (B19) GHDR/L-JHP (короткое гнездо) (B20) GHGR/L (B21) GHMPR/L (B18) GHMR/L (B18). D48 ISCAR PARTING LINE TAG V W Q W fl -fa" R i R L R |
|||||
