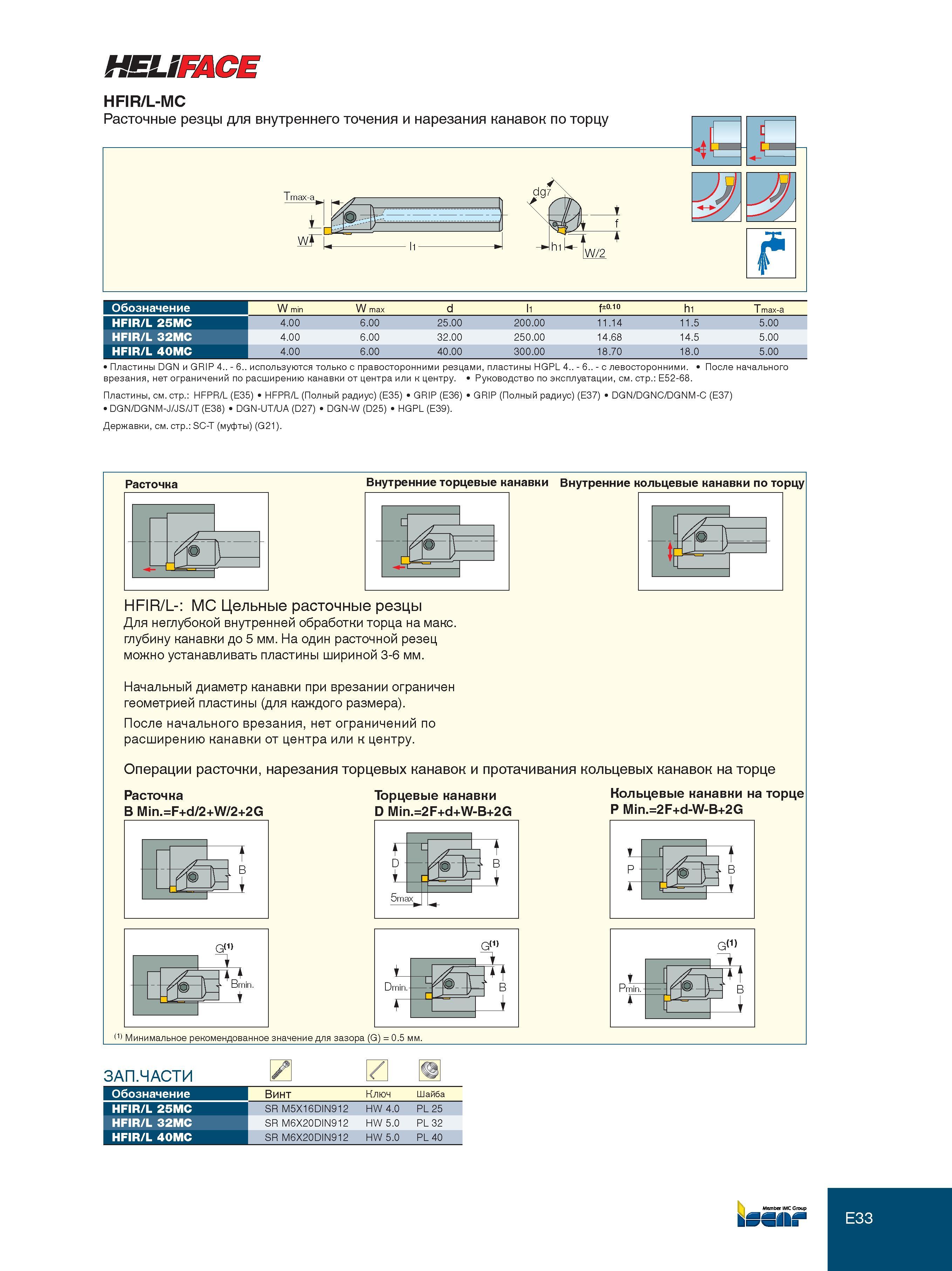

Расточные резцы HELIFACE HFIR/L-MC для внутреннего точения и нарезания канавок по торцу Tmax-a Обозначение W min W max d f±0.10 hi T max-a HFIR/L 25MC 4.00 6.00 25.00 200.00 11.14 11.5 5.00 HFIR/L 32MC 4.00 6.00 32.00 250.00 14.68 14.5 5.00 HFIR/L 40MC 4.00 6.00 40.00 300.00 18.70 18.0 5.00 Пластины DGN и GRIP 4.. - 6.. используются только с правосторонними резцами, пластины HGPL 4.. - 6.. - с левосторонними. После начального врезания, нет ограничений по расширению канавки от центра или к центру. Руководство по эксплуатации, см. стр. E52-68. Пластины, см. стр. HFPR/L (E35) HFPR/L (Полный радиус) (E35) GRIP (E36) GRIP (Полный радиус) (E37) DGN/DGNC/DGNM-C (E37) DGN/DGNM-J/JS/JT (E38) DGN-UT/UA (D27) DGN-W (D25) HGPL (E39). Державки, см. стр. SC-T (муфты) (G21). Расточка Внутренние торцевые канавки Внутренние кольцевые канавки по торцу HFIR/L- MC Цельные расточные резцы Для неглубокой внутренней обработки торца на макс. глубину канавки до 5 мм. На один расточной резец можно устанавливать пластины шириной 3-6 мм. Начальный диаметр канавки при врезании ограничен геометрией пластины (для каждого размера). После начального врезания, нет ограничений по расширению канавки от центра или к центру. Операции расточки, нарезания торцевых канавок и протачивания кольцевых канавок на торце Расточка B Min.=F+d/2+W/2+2G Торцевые канавки D Min.=2F+d+W-B+2G Кольцевые канавки на торце P Min.=2F+d-W-B+2G Минимальное рекомендованное значение для зазора (G) = 0.5 мм. ЗАП.ЧАСТИ Обозначение Винт Ключ Шайба HFIR/L 25MC SR M5X16DIN912 HW 4.0 PL 25 HFIR/L 32MC SR M6X20DIN912 HW 5.0 PL 32 HFIR/L 40MC SR M6X20DIN912 HW 5.0 PL 40 Member IMC Group
