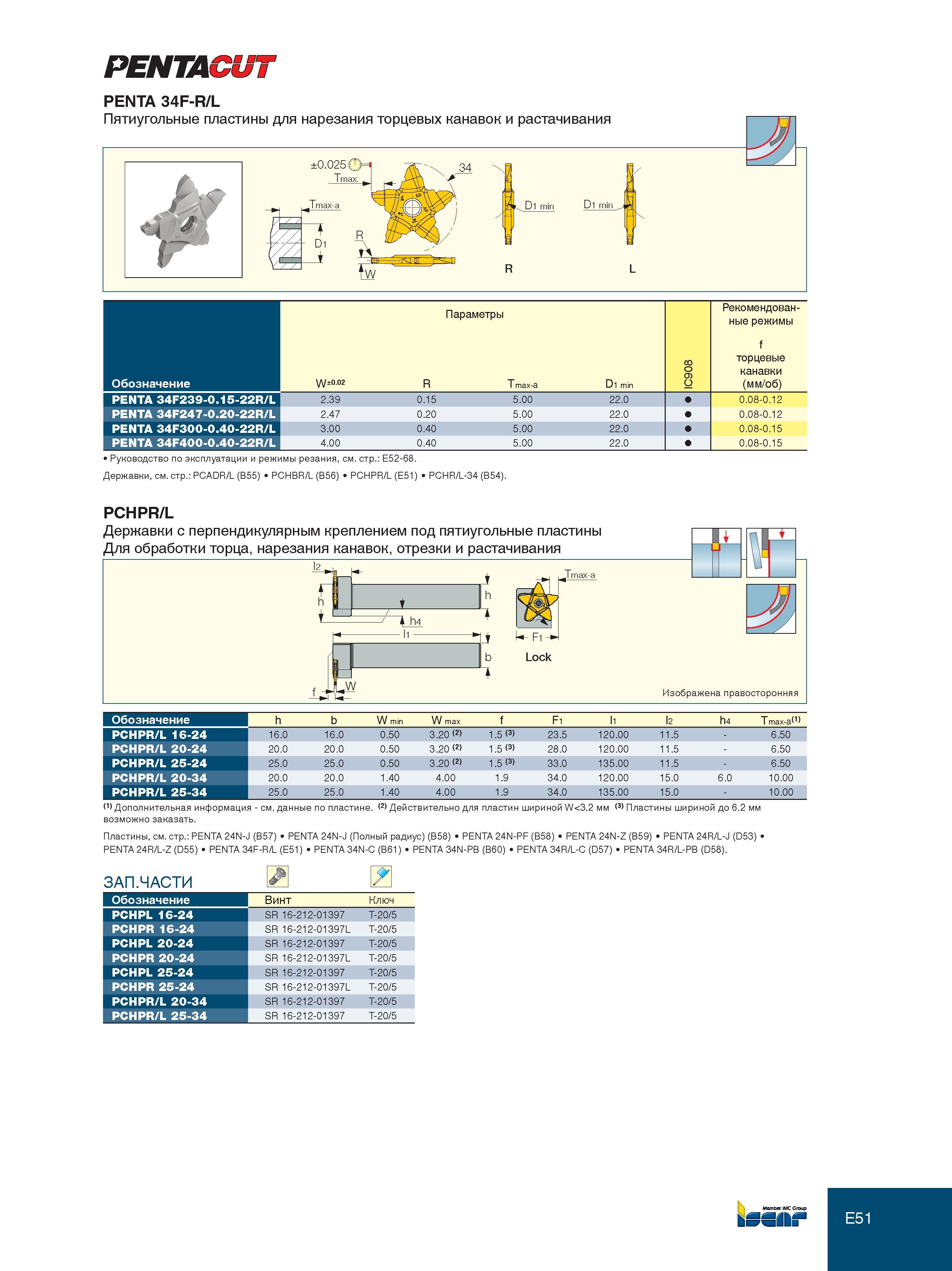

Пятиугольные пластины PENTACUT PENTA 34F-R/L для нарезания торцевых канавок и растачивания Руководство по эксплуатации и режимы резания Державки, см стр

Пятиугольные пластины PENTACUT PENTA 34F-R/L для нарезания торцевых канавок и растачивания Руководство по эксплуатации и режимы резания Державки, см. стр. PCADR/L (B55) PCHBR/L (B56) PCHPR/L (E51) Обозначение Параметры IC908 Рекомендованные режимы f торцевые канавки (мм/об) W±0.02 R Tmax-a D1 min PENTA 34F239-0.15-22R/L 2.39 0.15 5.00 22.0 0.08-0.12 PENTA 34F247-0.20-22R/L 2.47 0.20 5.00 22.0 0.08-0.12 PENTA 34F300-0.40-22R/L 3.00 0.40 5.00 22.0 0.08-0.15 PENTA 34F400-0.40-22R/L 4.00 0.40 5.00 22.0 0.08-0.15 PCHR/L-34 (B54). PCHPR/L Державки с перпендикулярным креплением под пятиугольные пластины Для обработки торца, нарезания канавок, отрезки и растачивания I- Г i h / 4 Tmax-a Fl - Lock W Изображена правосторонняя Обозначение h b W min W max f Fi li l2 h4 T max-a(1) PCHPR/L 16-24 16.0 16.0 0.50 3.20 (2) 1.5 (3) 23.5 120.00 11.5 - 6.50 PCHPR/L 20-24 20.0 20.0 0.50 3.20 (2) 1.5 (3) 28.0 120.00 11.5 - 6.50 PCHPR/L 25-24 25.0 25.0 0.50 3.20 (2) 1.5 (3) 33.0 135.00 11.5 - 6.50 PCHPR/L 20-34 20.0 20.0 1.40 4.00 1.9 34.0 120.00 15.0 6.0 10.00 PCHPR/L 25-34 25.0 25.0 1.40 4.00 1.9 34.0 135.00 15.0 - 10.00 Дополнительная информация - см. данные по пластине. (2) Действительно для пластин шириной W<3.2 мм (3) Пластины шириной до 6.2 мм возможно заказать. Пластины, см. стр. PENTA 24N-J (B57) PENTA 24N-J (Полный радиус) (B58) PENTA 24N-PF (B58) PENTA 24N-Z (B59) PENTA 24R/L-J (D53) PENTA 24R/L-Z (D55) PENTA 34F-R/L (E51) PENTA 34N-C (B61) PENTA 34N-PB (B60) PENTA 34R/L-C (D57) PENTA 34R/L-PB (D58). ЗАП.ЧАСТИ Обозначение Винт Ключ PCHPL 16-24 SR 16-212-01397 T-20/5 PCHPR 16-24 SR 16-212-01397L T-20/5 PCHPL 20-24 SR 16-212-01397 T-20/5 PCHPR 20-24 SR 16-212-01397L T-20/5 PCHPL 25-24 SR 16-212-01397 T-20/5 PCHPR 25-24 SR 16-212-01397L T-20/5 PCHPR/L 20-34 SR 16-212-01397 T-20/5 PCHPR/L 25-34 SR 16-212-01397 T-20/5 Member IMC Group R L b f R R4 -Ш 01 fw Dl min Dl min
