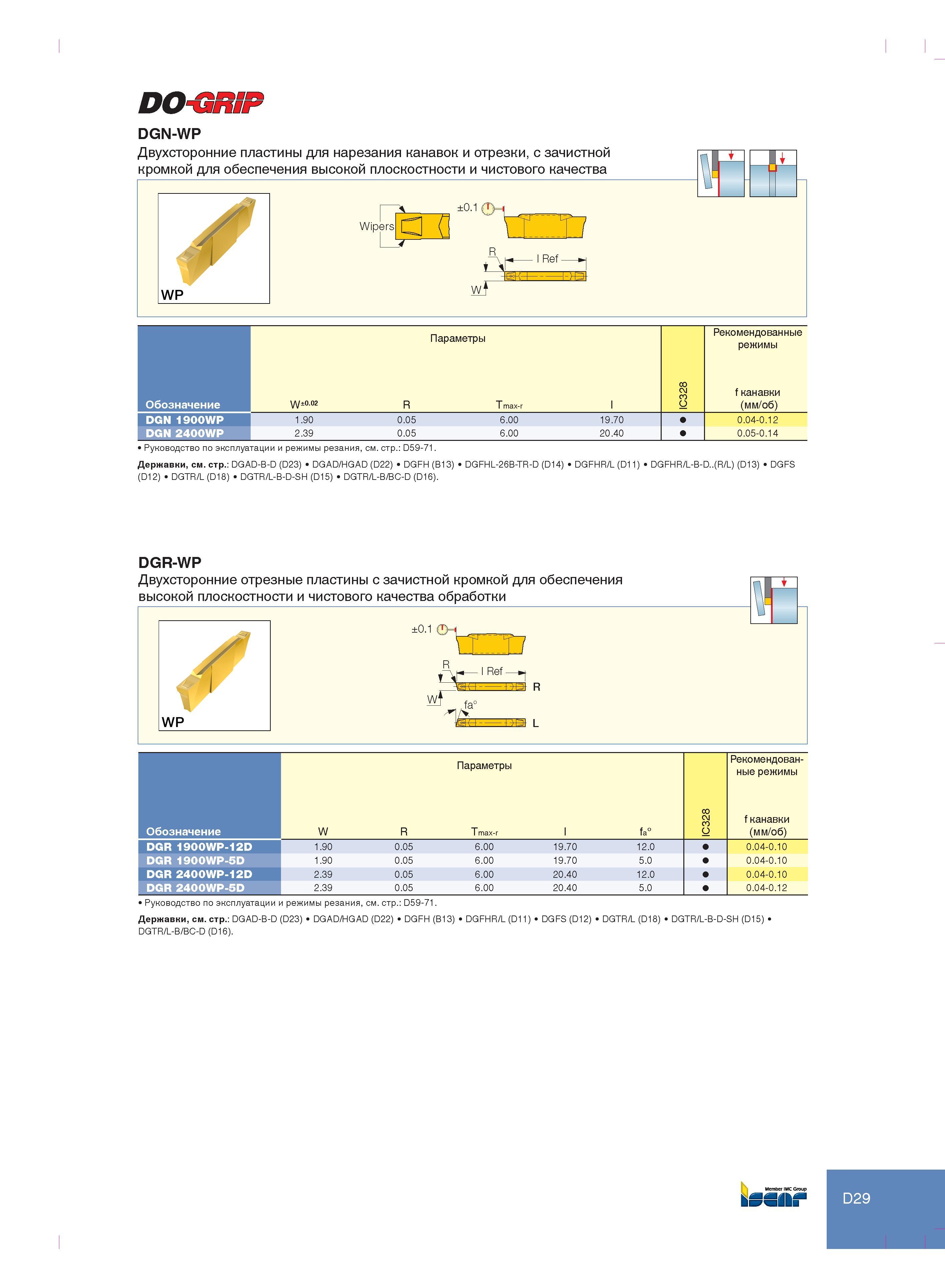

Общий вид и основные характеристики двусторонних сменных режущих пластин Iscar DO-GRIP DGN-WP для нарезания канавок и отрезки С зачистной кромкой для обеспечения высокой плоскостности и чистового качества обработанной поверхности Параметры Рекомендованные режимы Обозначение W±0.02 R T max-r l IC328 f канавки (мм/об) DGN 1900WP 1.90 0.05 6.00 19.70 0.04-0.12 DGN 2400WP 2.39 0.05 6.00 20.40 0.05-0.14 Руководство по эксплуатации и режимы резания, см. стр. D59-71. Державки, см. стр. DGAD-B-D (D23) DGAD/HGAD (D22) DGFH (B13) -(D12) DGTR/L (D18) DGTR/L-B-D-SH (D15) DGTR/L-B/BC-D (D16). DGFHL-26B-TR-D (D14) DGFHR/L (D11) DGFHR/L-B-D..(R/L) (D13) DGFS DGR-WP Двухсторонние отрезные пластины с зачистной кромкой для обеспечения высокой плоскостности и чистового качества обработки В WP ±0.1 wf" l Ref- 6КЧ list R ,fa° ’l/V kaH4 -1-НЭ1 L Обозначение Параметры IC328 Рекомендованные режимы f канавки (мм/об) W R Tmax-r l fa° DGR 1900WP-12D 1.90 0.05 6.00 19.70 12.0 0.04-0.10 DGR 1900WP-5D 1.90 0.05 6.00 19.70 5.0 0.04-0.10 DGR 2400WP-12D 2.39 0.05 6.00 20.40 12.0 0.04-0.10 DGR 2400WP-5D 2.39 0.05 6.00 20.40 5.0 0.04-0.12 Руководство по эксплуатации и режимы резания, см. стр. D59-71. Державки, см. стр. DGAD-B-D (D23) DGAD/HGAD (D22) DGFH (B13) -DGTR/L-B/BC-D (D16). DGFHR/L (D11) DGFS (D12) DGTR/L (D18) DGTR/L-B-D-SH (D15) < R R Member IMC Group D29 I m ±0.1 Wipers wF V - l Ref Wh -1-tet
