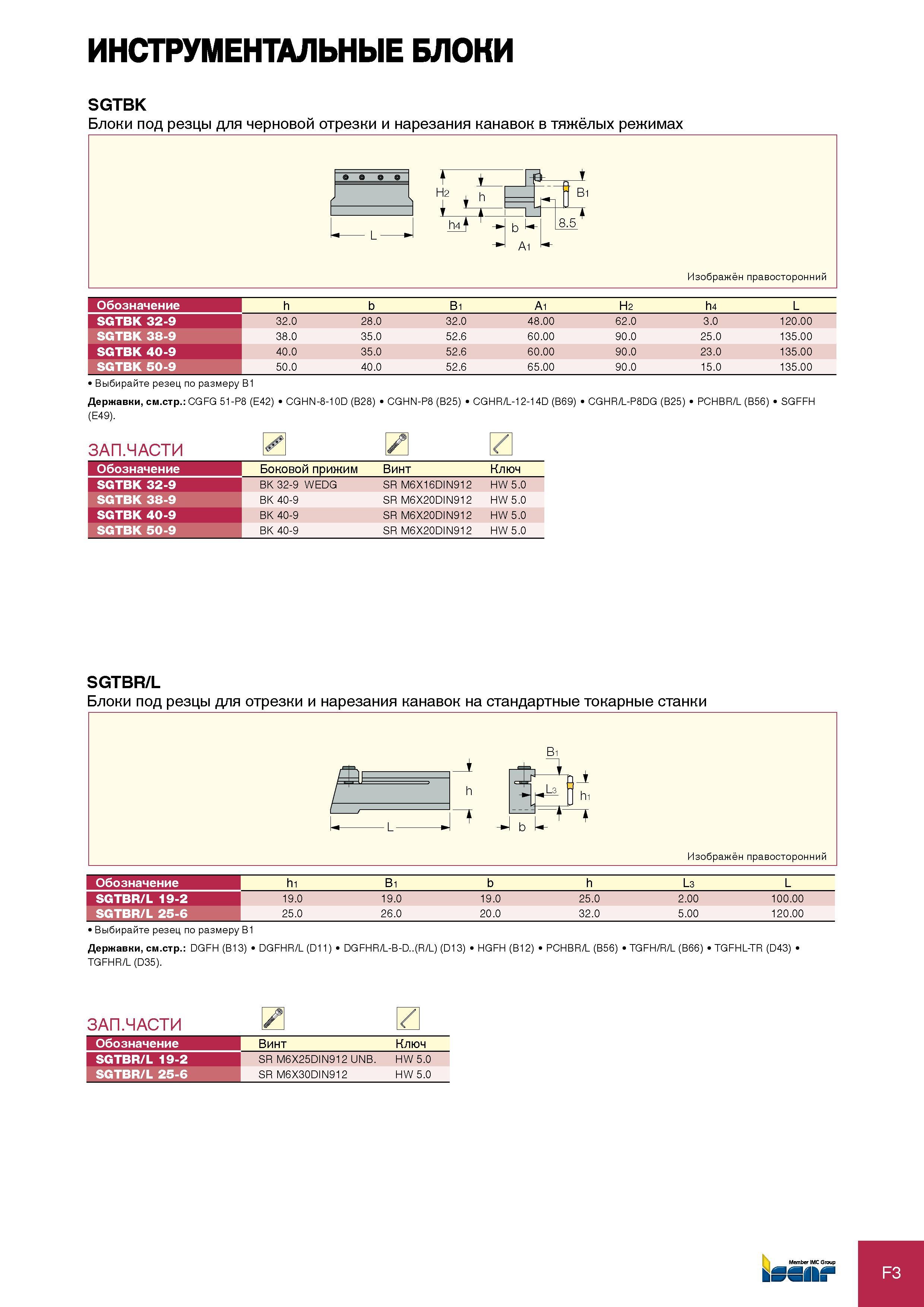

ИНСТРУМЕНТАЛЬНЫЕ БЛОКИ SGTBK Блоки под резцы для черновой отрезки и нарезания канавок в тяжёлых режимах Обозначение h b Bi Ai H2 h4 L SGTBK 32-9 32.0 28.0 32.0 48.00 62.0 3.0 120.00 SGTBK 38-9 38.0 35.0 52.6 60.00 90.0 25.0 i35.00 SGTBK 40-9 40.0 35.0 52.6 60.00 90.0 23.0 135.00 SGTBK 50-9 50.0 40.0 52.6 65.00 90.0 15.0 135.00 Выбирайте резец по размеру B1 Державки, см.стр. CGFG 51-P8 (E42) CGHN-8-10D (B28) CGHN-P8 (B25) CGHR/L-12-14D (B69) CGHR/L-P8DG (B25) PCHBR/L (B56) SGFFH (E49). ЗАП.ЧАСТИ Обозначение Боковой прижим Винт Ключ SGTBK 32-9 BK 32-9 WEDG SR M6X16DIN912 HW 5.0 SGTBK 38-9 BK 40-9 SR M6X20DIN912 HW 5.0 SGTBK 40-9 BK 40-9 SR M6X20DIN912 HW 5.0 SGTBK 50-9 BK 40-9 SR M6X20DIN912 HW 5.0 SGTBR/L Блоки под резцы для отрезки и нарезания канавок на стандартные токарные станки Обозначение h1 B1 b h L3 L SGTBR/L 19-2 19.0 19.0 19.0 25.0 2.00 100.00 SGTBR/L 25-6 25.0 26.0 20.0 32.0 5.00 120.00 Выбирайте резец по размеру B1 Державки, см.стр. DGFH (B13) DGFHR/L (D11) DGFHR/L-B-D..(R/L) (D13) HGFH (B12) PCHBR/L (B56) TGFH/R/L (B66) TGFHL-TR (D43) TGFHR/L (D35). ЗАП.ЧАСТИ Обозначение Винт Ключ SGTBR/L 19-2 SR M6X25DIN912 UNB. HW 5.0 SGTBR/L 25-6 SR M6X30DIN912 HW 5.0 F3
