255 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.E9

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. E9 0255 Lab2u

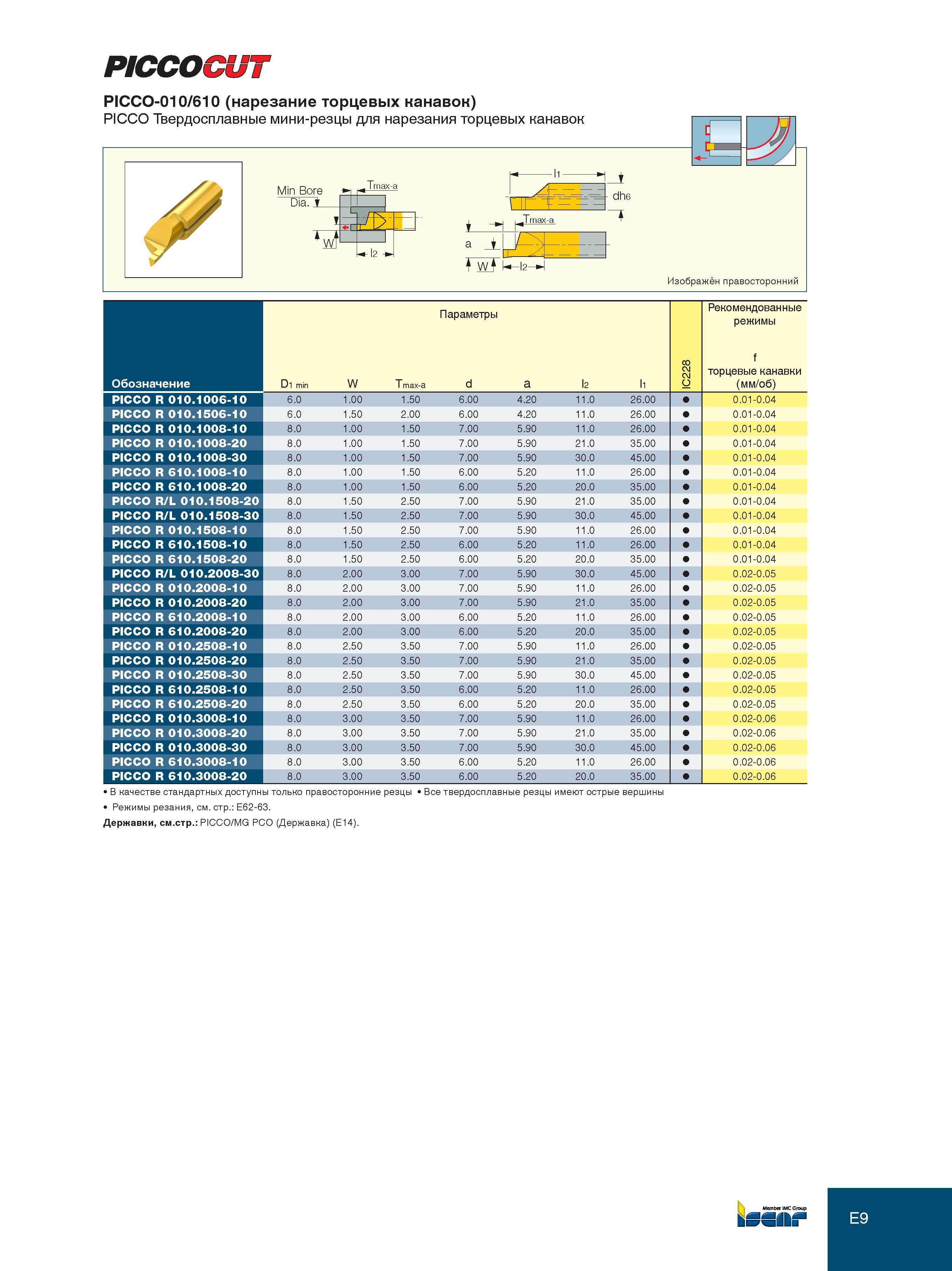

PICCOCUT E9 PICCO-010/610 (нарезание торцевых канавок) Обозначение Параметры IC228 Рекомендована режимы f торцевые канав1 (мм/об) D1 min W T max-a d a l2 li PICCO R 010.1006-10 6.0 1.00 1.50 6.00 4.20 11.0 26.00 0.01-0.04 PICCO R 010.1506-10 6.0 1.50 2.00 6.00 4.20 11.0 26.00 0.01-0.04 PICCO R 010.1008-10 8.0 1.00 1.50 7.00 5.90 11.0 26.00 0.01-0.04 PICCO R 010.1008-20 8.0 1.00 1.50 7.00 5.90 21.0 35.00 0.01-0.04 PICCO R 010.1008-30 8.0 1.00 1.50 7.00 5.90 30.0 45.00 0.01-0.04 PICCO R 610.1008-10 8.0 1.00 1.50 6.00 5.20 11.0 26.00 0.01-0.04 PICCO R 610.1008-20 8.0 1.00 1.50 6.00 5.20 20.0 35.00 0.01-0.04 PICCO R/L 010.1508-20 8.0 1.50 2.50 7.00 5.90 21.0 35.00 0.01-0.04 PICCO R/L 010.1508-30 8.0 1.50 2.50 7.00 5.90 30.0 45.00 0.01-0.04 PICCO R 010.1508-10 8.0 1.50 2.50 7.00 5.90 11.0 26.00 0.01-0.04 PICCO R 610.1508-10 8.0 1.50 2.50 6.00 5.20 11.0 26.00 0.01-0.04 PICCO R 610.1508-20 8.0 1.50 2.50 6.00 5.20 20.0 35.00 0.01-0.04 PICCO R/L 010.2008-30 8.0 2.00 3.00 7.00 5.90 30.0 45.00 0.02-0.05 PICCO R 010.2008-10 8.0 2.00 3.00 7.00 5.90 11.0 26.00 0.02-0.05 PICCO R 010.2008-20 8.0 2.00 3.00 7.00 5.90 21.0 35.00 0.02-0.05 PICCO R 610.2008-10 8.0 2.00 3.00 6.00 5.20 11.0 26.00 0.02-0.05 PICCO R 610.2008-20 8.0 2.00 3.00 6.00 5.20 20.0 35.00 0.02-0.05 PICCO R 010.2508-10 8.0 2.50 3.50 7.00 5.90 11.0 26.00 0.02-0.05 PICCO R 010.2508-20 8.0 2.50 3.50 7.00 5.90 21.0 35.00 0.02-0.05 PICCO R 010.2508-30 8.0 2.50 3.50 7.00 5.90 30.0 45.00 0.02-0.05 PICCO R 610.2508-10 8.0 2.50 3.50 6.00 5.20 11.0 26.00 0.02-0.05 PICCO R 610.2508-20 8.0 2.50 3.50 6.00 5.20 20.0 35.00 0.02-0.05 PICCO R 010.3008-10 8.0 3.00 3.50 7.00 5.90 11.0 26.00 0.02-0.06 PICCO R 010.3008-20 8.0 3.00 3.50 7.00 5.90 21.0 35.00 0.02-0.06 PICCO R 010.3008-30 8.0 3.00 3.50 7.00 5.90 30.0 45.00 0.02-0.06 PICCO R 610.3008-10 8.0 3.00 3.50 6.00 5.20 11.0 26.00 0.02-0.06 PICCO R 610.3008-20 8.0 3.00 3.50 6.00 5.20 20.0 35.00 0.02-0.06 В качестве стандартных доступны только правосторонние резцы Все твердосплавные резцы имеют острые вершины Режимы резания, см. стр. E62-63. Державки, см.стр. PICCO/MG PCO (Державка) (E14).
