Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2012 Токарный канавочный инструмент (Всего 418 стр.) |
|||||

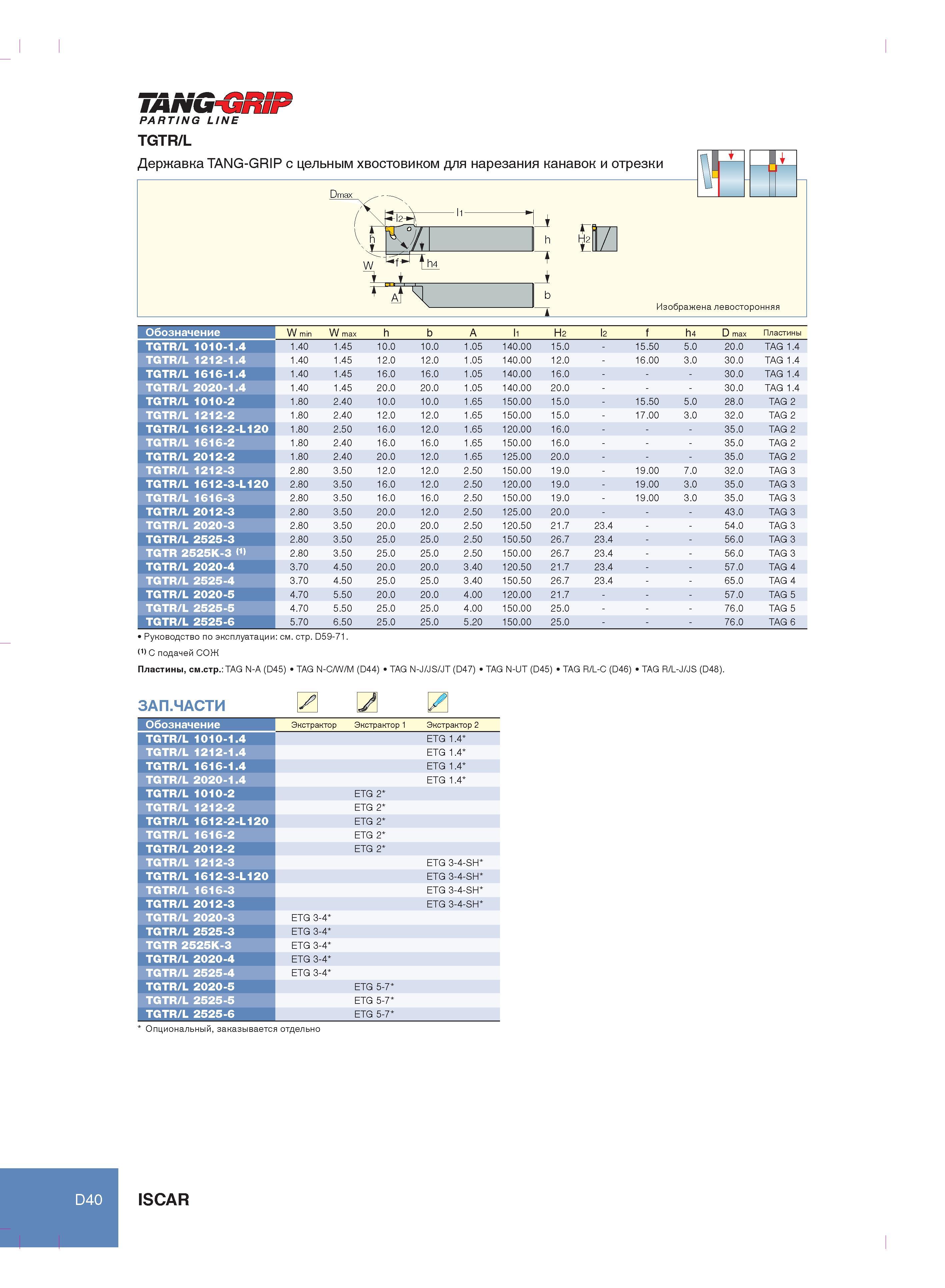

214 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.D40 |
|||||
Каталог ISCAR 2012 Режущий канавочный инструмент Стр. D40 0214 Lab2u TANG-GRSP PARTING LINE TGTR/L Обозначение W min W max h b A li H2 l2 f h4 D max Пластины TGTR/L 1010-1.4 1.40 1.45 10.0 10.0 1.05 140.00 15.0 - 15.50 5.0 20.0 TAG 1.4 TGTR/L 1212-1.4 1.40 1.45 12.0 12.0 1.05 140.00 12.0 - 16.00 3.0 30.0 TAG 1.4 TGTR/L 1616-1.4 1.40 1.45 16.0 16.0 1.05 140.00 16.0 - 30.0 TAG 1.4 TGTR/L 2020-1.4 1.40 1.45 20.0 20.0 1.05 140.00 20.0 - 30.0 TAG 1.4 TGTR/L 1010-2 1.80 2.40 10.0 10.0 1.65 150.00 15.0 - 15.50 5.0 28.0 TAG 2 TGTR/L 1212-2 1.80 2.40 12.0 12.0 1.65 150.00 15.0 - 17.00 3.0 32.0 TAG 2 TGTR/L 1612-2-L120 1.80 2.50 16.0 12.0 1.65 120.00 16.0 - 35.0 TAG 2 TGTR/L 1616-2 1.80 2.40 16.0 16.0 1.65 150.00 16.0 - 35.0 TAG 2 TGTR/L 2012-2 1.80 2.40 20.0 12.0 1.65 125.00 20.0 - 35.0 TAG 2 TGTR/L 1212-3 2.80 3.50 12.0 12.0 2.50 150.00 19.0 - 19.00 7.0 32.0 TAG 3 TGTR/L 1612-3-L120 2.80 3.50 16.0 12.0 2.50 120.00 19.0 - 19.00 3.0 35.0 TAG 3 TGTR/L 1616-3 2.80 3.50 16.0 16.0 2.50 150.00 19.0 - 19.00 3.0 35.0 TAG 3 TGTR/L 2012-3 2.80 3.50 20.0 12.0 2.50 125.00 20.0 - 43.0 TAG 3 TGTR/L 2020-3 2.80 3.50 20.0 20.0 2.50 120.50 21.7 23.4 54.0 TAG 3 TGTR/L 2525-3 2.80 3.50 25.0 25.0 2.50 150.50 26.7 23.4 56.0 TAG 3 TGTR 2525K-3 2.80 3.50 25.0 25.0 2.50 150.00 26.7 23.4 56.0 TAG 3 TGTR/L 2020-4 3.70 4.50 20.0 20.0 3.40 120.50 21.7 23.4 57.0 TAG 4 TGTR/L 2525-4 3.70 4.50 25.0 25.0 3.40 150.50 26.7 23.4 65.0 TAG 4 TGTR/L 2020-5 4.70 5.50 20.0 20.0 4.00 120.00 21.7 - 57.0 TAG 5 TGTR/L 2525-5 4.70 5.50 25.0 25.0 4.00 150.00 25.0 - 76.0 TAG 5 TGTR/L 2525-6 5.70 6.50 25.0 25.0 5.20 150.00 25.0 - 76.0 TAG 6 Руководство по эксплуатации см. стр. D59-71. С подачей СОЖ Пластины, см.стр. TAG N-A (D45) TAG N-C/W/M (D44) TAG N-J/JS/JT (D47) TAG N-UT (D45) TAG R/L-C (D46) TAG R/L-J/JS (D48). ЗАП.ЧАСТИ Обозначение Экстрактор i Экстрактор 2 TGTR/L 1010-1.4 ETG 1.4 TGTR/L 1212-1.4 ETG 1.4 TGTR/L 1616-1.4 ETG 1.4 TGTR/L 2020-1.4 ETG 1.4 TGTR/L 1010-2 ETG 2 TGTR/L 1212-2 ETG 2 TGTR/L 1612-2-L120 ETG 2 TGTR/L 1616-2 ETG 2 TGTR/L 2012-2 ETG 2 TGTR/L 1212-3 ETG 3-4-SH TGTR/L 1612-3-L120 ETG 3-4-SH TGTR/L 1616-3 ETG 3-4-SH TGTR/L 2012-3 ETG 3-4-SH TGTR/L 2020-3 ETG 3-4 TGTR/L 2525-3 ETG 3-4 TGTR 2525K-3 ETG 3-4 TGTR/L 2020-4 ETG 3-4 TGTR/L 2525-4 ETG 3-4 TGTR/L 2020-5 ETG 5-7 TGTR/L 2525-5 ETG 5-7 TGTR/L 2525-6 ETG 5-7 Опциональный, заказывается отдельно D40 ISCAR |
|||||
