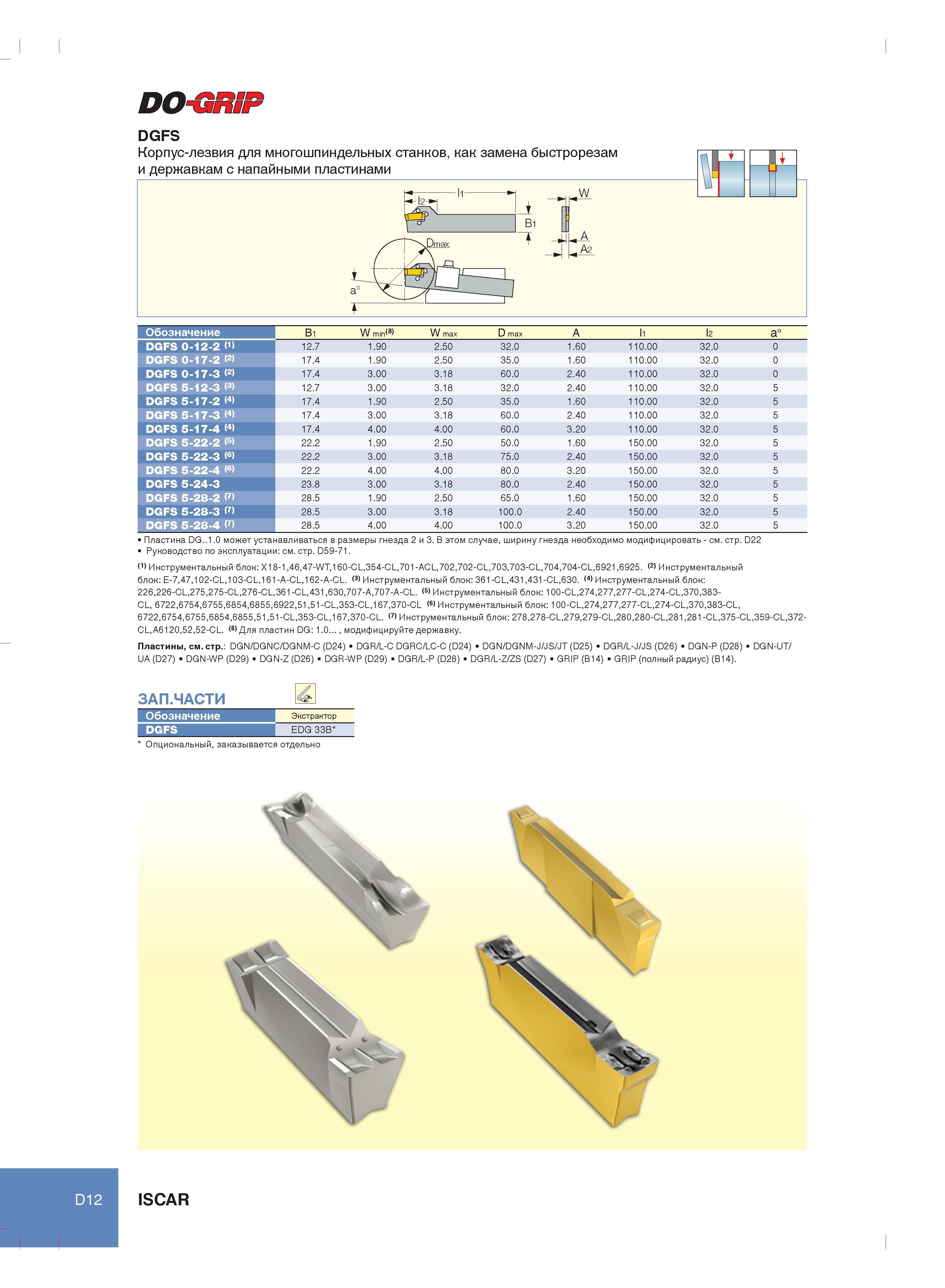

DO-GRIP DGFS Обозначение Bi W min(8) W max D max A li l2 a° DGFS 0-12-2 <1) 12.7 1.90 2.50 32.0 1.60 110.00 32.0 0 DGFS 0-17-2 <2) 17.4 1.90 2.50 35.0 1.60 110.00 32.0 0 DGFS 0-17-3 <2) 17.4 3.00 3.18 60.0 2.40 110.00 32.0 0 DGFS 5-12-3 <3) 12.7 3.00 3.18 32.0 2.40 110.00 32.0 5 DGFS 5-17-2 17.4 1.90 2.50 35.0 1.60 110.00 32.0 5 DGFS 5-17-3 17.4 3.00 3.18 60.0 2.40 110.00 32.0 5 DGFS 5-17-4 17.4 4.00 4.00 60.0 3.20 110.00 32.0 5 DGFS 5-22-2 <5) 22.2 1.90 2.50 50.0 1.60 150.00 32.0 5 DGFS 5-22-3 <6) 22.2 3.00 3.18 75.0 2.40 150.00 32.0 5 DGFS 5-22-4 <6) 22.2 4.00 4.00 80.0 3.20 150.00 32.0 5 DGFS 5-24-3 23.8 3.00 3.18 80.0 2.40 150.00 32.0 5 DGFS 5-28-2 <7) 28.5 1.90 2.50 65.0 1.60 150.00 32.0 5 DGFS 5-28-3 <7) 28.5 3.00 3.18 100.0 2.40 150.00 32.0 5 DGFS 5-28-4 <7) 28.5 4.00 4.00 100.0 3.20 150.00 32.0 5 Пластина DG..1.0 может устанавливаться в размеры гнезда 2 и 3. В этом случае, ширину гнезда необходимо модифицировать - см. стр. D22 Руководство по эксплуатации см. стр. D59-71. О) Инструментальный блок X18-1,46,47-WT,160-CL,354-CL,701-ACL,702,702-CL,703,703-CL,704,704-CL,6921,6925. (2) Инструментальный блок E-7,47,102-CL,103-CL,161-A-CL,162-A-CL. (3) Инструментальный блок 361-CL,431,431-CL,630. (4) Инструментальный блок 226,226-CL,275,275-CL,276-CL,361-CL,431,630,707-A,707-A-CL. (5) Инструментальный блок 100-CL,274,277,277-CL,274-CL,370,383- CL, 6722,6754,6755,6854,6855,6922,51,51-CL,353-CL,167,370-CL (6) Инструментальный блок 100-CL,274,277,277-CL,274-CL,370,383-CL, 6722,6754,6755,6854,6855,51,51-CL,353-CL,167,370-CL. (7) Инструментальный блок 278,278-CL,279,279-CL,280,280-CL,281,281-CL,375-CL,359-CL,372-CL,A6120,52,52-CL. (8) Для пластин DG 1.0... модифицируйте державку. Пластины, см. стр. DGN/DGNC/DGNM-C (D24) DGR/L-C DGRC/LC-C (D24) DGN/DGNM-J/JS/JT (D25) DGR/L-J/JS (D26) DGN-P (D28) DGN-UT/ UA (D27) DGN-WP (D29) DGN-Z (D26) DGR-WP (D29) DGR/L-P (D28) DGR/L-Z/ZS (D27) GRIP (B14) GRIP (полный радиус) (B14). ЗАП.ЧАСТИ Обозначение Экстрактор DGFS EDG 33B Опциональный, заказывается отдельно D12 ISCAR
