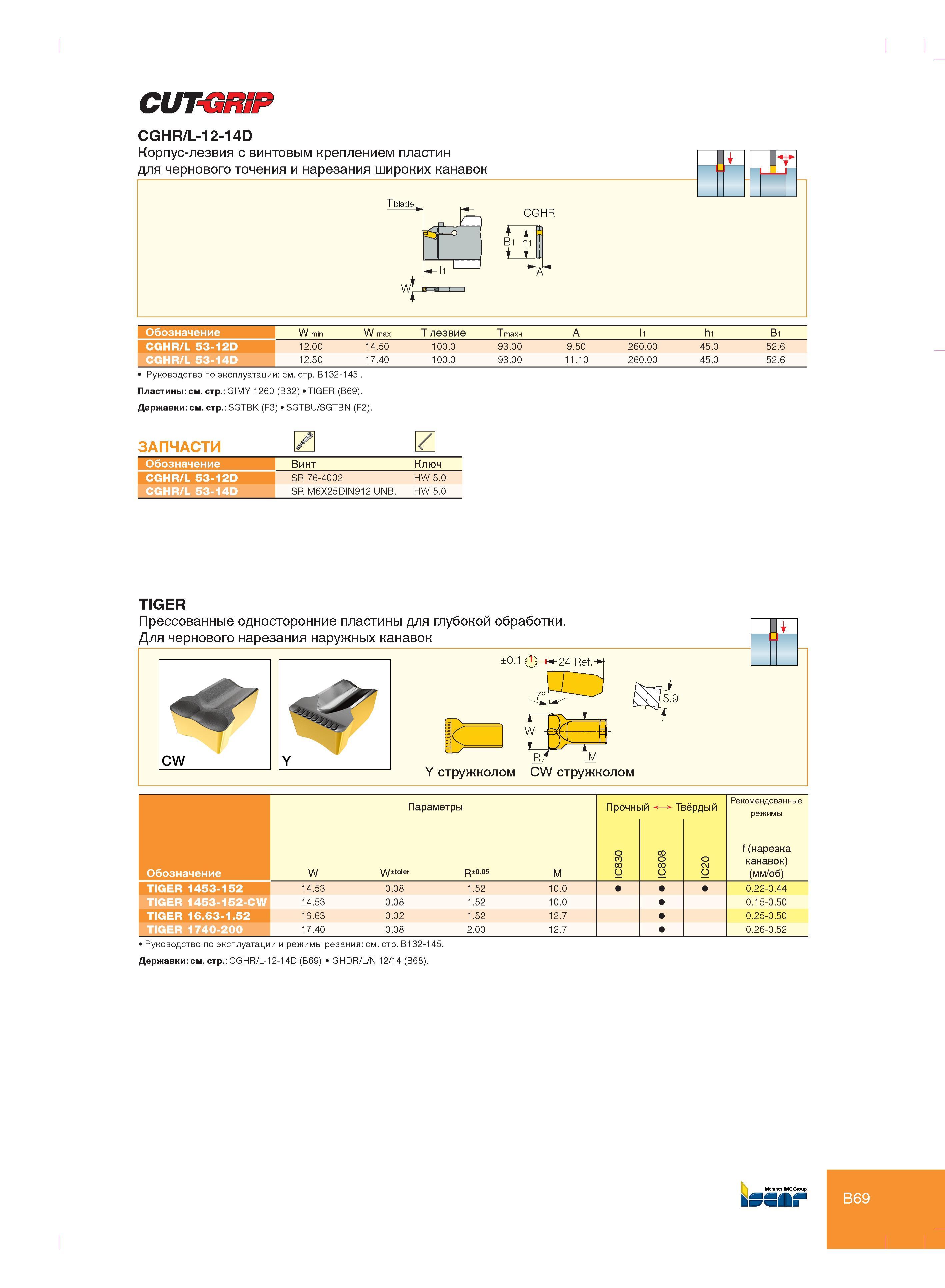

CUTCR1F CGHR/L-12-14D Корпус-лезвия с винтовым креплением пластин для чернового точения и нарезания широких канавок T blade 33H -b CGHR Bi hi T T A Обозначение W min W max Т лезвие T max-r A hi Bi CGHR/L 53-12D 12.00 14.50 100.0 93.00 9.50 260.00 45.0 52.6 CGHR/L 53-14D 12.50 17.40 100.0 93.00 11.10 260.00 45.0 52.6 Руководство по эксплуатации см. стр. B132-145 Пластины см. стр. GIMY 1260 (B32) TIGER (B69). Державки см. стр. SGTBK (F3) SGTBU/SGTBN (F2). ЗАПЧАСТИ Обозначение Винт Ключ CGHR/L 53-12D SR 76-4002 HW 5.0 CGHR/L 53-14D SR M6X25DIN912 UNB. HW 5.0 TIGER Прессованные односторонние пластины для глубокой обработки. Для чернового нарезания наружных канавок CW Параметры Обозначение TIGER 1453-152 TIGER 1453-152-CW TIGER 16.63-1.52 TIGER 1740-200 W W±toler R±°.°5 M 14.53 14.53 16.63 17.40 0.08 0.08 0.02 0.08 1.52 1.52 1.52 2.00 10.0 10.0 12.7 12.7 0 3 8 C 8 0 8 C о 2 C Рекомендованные режимы f (нарезка канавок) (мм/об) 0.22-0.44 0.15-0.50 0.25-0.50 0.26-0.52 Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. CGHR/L-12-14D (B69) GHDR/L/N 12/14 (B68). Member IMC Group B69
