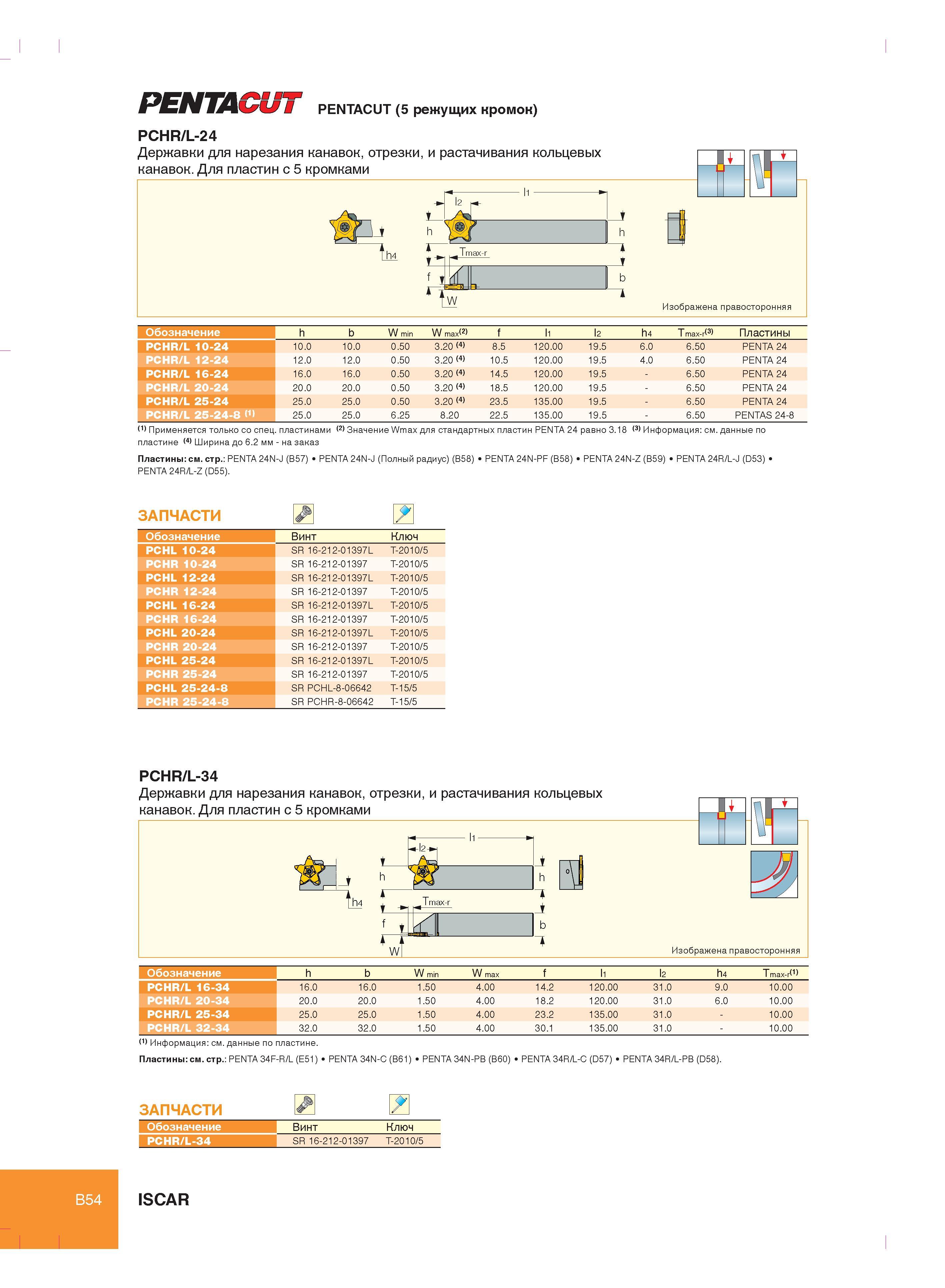

PENTACUT PENTACUT (5 режущих кромок) PCHR/L-24 Державки для нарезания канавок, отрезки, и растачивания кольцевых канавок. Для пластин с 5 кромками L h4 тт W Изображена правосторонняя Обозначение h b W min W max(2) f li l2 h4 T max-r(3) Пластины PCHR/L 10-24 10.0 10.0 0.50 3.20 (4) 8.5 120.00 19.5 6.0 6.50 PENTA 24 PCHR/L 12-24 12.0 12.0 0.50 3.20 (4) 10.5 120.00 19.5 4.0 6.50 PENTA 24 PCHR/L 16-24 16.0 16.0 0.50 3.20 (4) 14.5 120.00 19.5 - 6.50 PENTA 24 PCHR/L 20-24 20.0 20.0 0.50 3.20 (4) 18.5 120.00 19.5 - 6.50 PENTA 24 PCHR/L 25-24 25.0 25.0 0.50 3.20 (4) 23.5 135.00 19.5 - 6.50 PENTA 24 PCHR/L 25-24-8 25.0 25.0 6.25 8.20 22.5 135.00 19.5 - 6.50 PENTAS 24-8 Применяется только со спец. пластинами (2) Значение Wmax для стандартных пластин PENTA 24 равно 3.18 (3) Информация см. данные по пластине (4) Ширина до 6.2 мм - на заказ PENTA 24N-J (Полный радиус) (B58) PENTA 24N-PF (B58) PENTA 24N-Z (B59) PENTA 24R/L-J (D53) Пластины см. стр. PENTA 24N-J (B57) 1 PENTA 24R/L-Z (D55). h ЗАПЧАСТИ Обозначение Винт Ключ PCHL 10-24 SR 16-212-01397L T-2010/5 PCHR 10-24 SR 16-212-01397 T-2010/5 PCHL 12-24 SR 16-212-01397L T-2010/5 PCHR 12-24 SR 16-212-01397 T-2010/5 PCHL 16-24 SR 16-212-01397L T-2010/5 PCHR 16-24 SR 16-212-01397 T-2010/5 PCHL 20-24 SR 16-212-01397L T-2010/5 PCHR 20-24 SR 16-212-01397 T-2010/5 PCHL 25-24 SR 16-212-01397L T-2010/5 PCHR 25-24 SR 16-212-01397 T-2010/5 PCHL 25-24-8 SR PCHL-8-06642 T-15/5 PCHR 25-24-8 SR PCHR-8-06642 T-15/5 PCHR/L-34 Обозначение h b W min W max f li l2 h4 T max-r(1) PCHR/L 16-34 16.0 16.0 1.50 4.00 14.2 120.00 31.0 9.0 10.00 PCHR/L 20-34 20.0 20.0 1.50 4.00 18.2 120.00 31.0 6.0 10.00 PCHR/L 25-34 25.0 25.0 1.50 4.00 23.2 135.00 31.0 - 10.00 PCHR/L 32-34 32.0 32.0 1.50 4.00 30.1 135.00 31.0 - 10.00 Информация см. данные по пластине. Пластины см. стр. PENTA 34F-R/L (E51) PENTA 34N-C (B61) PENTA 34N-PB (B60) PENTA 34R/L-C (D57) PENTA 34R/L-PB (D58). ЗАПЧАСТИ Обозначение Винт Ключ I PCHR/L-34 SR 16-212-01397 T-2010/5 B54 ISCAR
