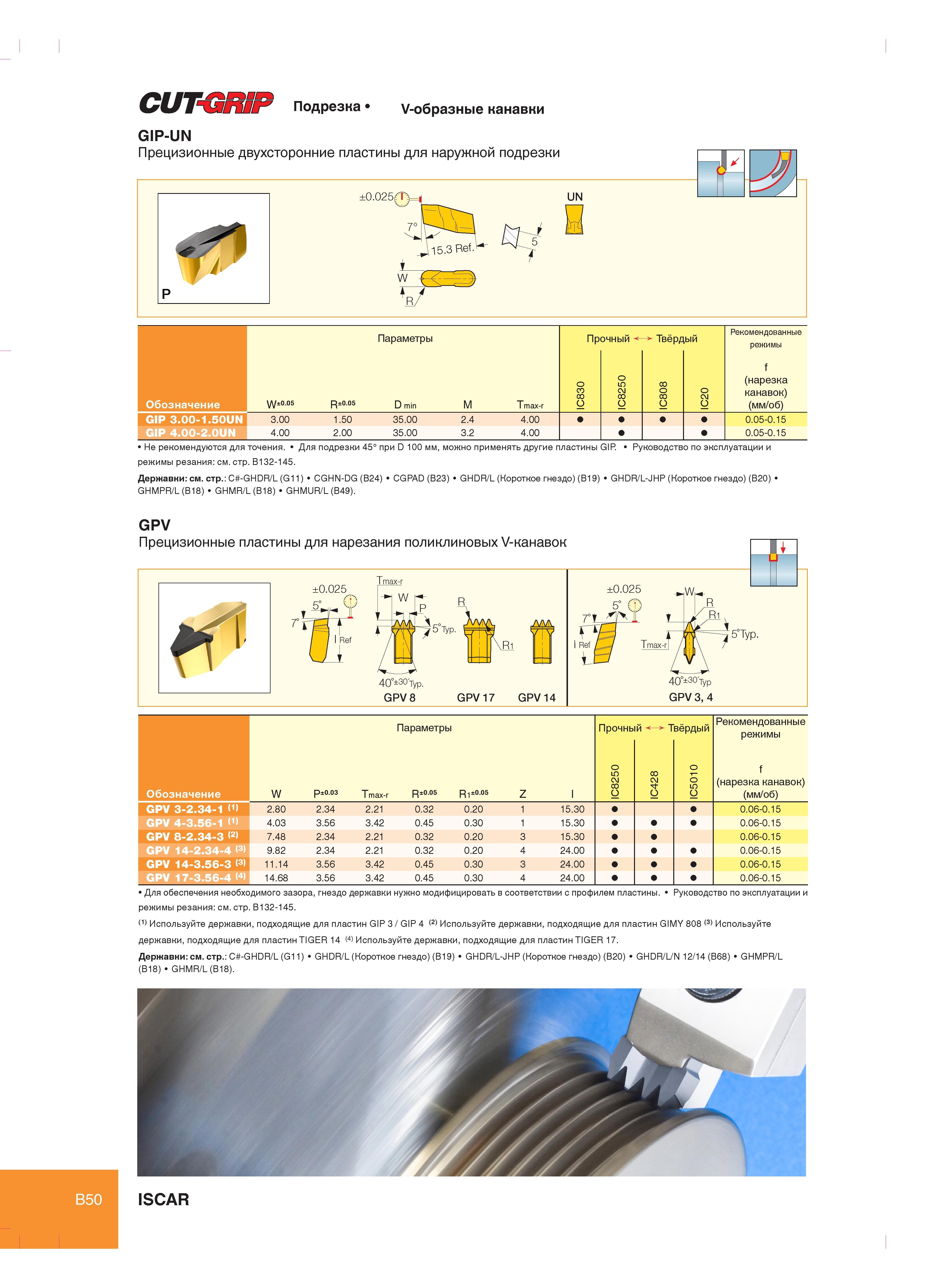

B50 М ЕШЕт7 Подрезка V-образные канавки GIP-UN Прецизионные двухсторонние пластины для наружной подрезки UN r/ Параметры Рекомендованные режимы Обозначение W±0.05 R±0.05 D min M T max-r IC830 IC8250 IC808 IC20 f (нарезка канавок) (мм/об) GIP 3.00-1.50UN 3.00 1.50 35.00 2.4 4.00 0.05-0.15 GIP 4.00-2.0UN 4.00 2.00 35.00 3.2 4.00 0.05-0.15 Не рекомендуются для точения. Для подрезки 45° при D 100 мм, можно применять другие пластины GIP Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. C -GHDR/L (G11) CGHN-DG (B24) CGPAD (B23) GHDR/L (Короткое гнездо) (B19) GHDR/L-JHP (Короткое гнездо) (B20) GHMPR/L (B18) GHMR/L (B18) GHMUR/L (B49). GPV Прецизионные пластины для нарезания поликлиновых V-канавок Параметры Обозначение W P±0.03 Tmax-r R±0.05 Ri±005 GPV 3-2.34-1 2.80 2.34 2.21 0.32 0.20 GPV 4-3.56-1 4.03 3.56 3.42 0.45 0.30 GPV 8-2.34-3 (2) 7.48 2.34 2.21 0.32 0.20 GPV 14-2.34-4 (3) 9.82 2.34 2.21 0.32 0.20 GPV 14-3.56-3 (3) 11.14 3.56 3.42 0.45 0.30 GPV 17-3.56-4 (4) 14.68 3.56 3.42 0.45 0.30 15.30 15.30 15.30 24.00 24.00 24.00 Рекомендованные режимы (нарезка канавок) (мм/об) 0.06-0.15 0.06-0.15 0.06-0.15 0.06-0.15 0.06-0.15 0.06-0.15 Для обеспечения необходимого зазора, гнездо державки нужно модифицировать в соответствии с профилем пластины. Руководство по эксплуатации и режимы резания см. стр. B132-145. Используйте державки, подходящие для пластин GIP 3 / GIP 4 (2) Используйте державки, подходящие для пластин GIMY 808 (3) Используйте державки, подходящие для пластин TIGER 14 (4) Используйте державки, подходящие для пластин TIGER 17. Державки см. стр. C -GHDR/L (G11) GHDR/L (Короткое гнездо) (B19) GHDR/L-JHP (Короткое гнездо) (B20) GHDR/L/N 12/14 (B68) GHMPR/L (B18) GHMR/L (B18). ISCAR f
