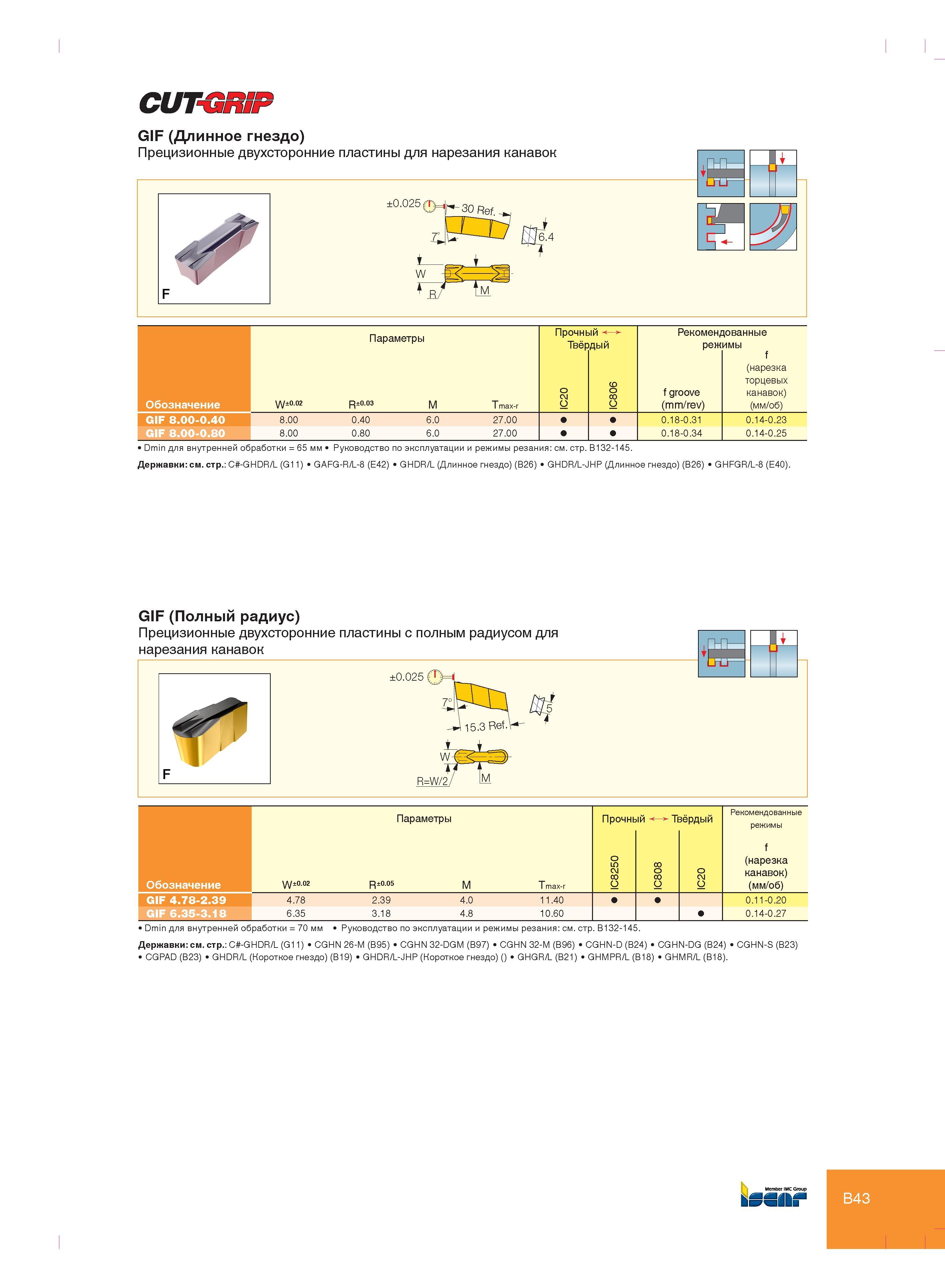

53 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.B43

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B43 0053 Lab2u

CUT- чягиг GIF (Длинное гнездо) Прецизионные двухсторонние пластины для нарезания канавок ±0.025Снк-зо Ref. X Ш\ Параметры Рекомендованные режимы Обозначение W±0.02 R±0.03 M T max-r IC20 IC806 f groove (mm/rev) f (нарезка торцевых канавок) (мм/об) GIF 8.00-0.40 8.00 0.40 6.0 27.00 0.18-0.31 0.14-0.23 GIF 8.00-0.80 8.00 0.80 6.0 27.00 0.18-0.34 0.14-0.25 Dmin для внутренней обработки = 65 мм Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. C -GHDR/L (G11) GAFG-R/L-8 (E42) GHDR/L (Длинное гнездо) (B26) GHDR/L-JHP (Длинное гнездо) (B26) GHFGR/L-8 (E40). GIF (Полный радиус) Прецизионные двухсторонние пластины с полным радиусом для нарезания канавок ±0.025 0= Т 15.3 Ref-V W R=W/2 W±o.o 4.78 6.35 Параметры R±o.o M 2.39 3.18 4.0 4.8 11.40 10.60 0.11-0.20 0.14-0.27 Обозначение GIF 4.78-2.39 GIF 6.35-3.18 Dmin для внутренней обработки = 70 мм Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. C -GHDR/L (G11) CGHN 26-M (B95) CGHN 32-DGM (B97) CGHN 32-M (B96) CGHN-D (B24) CGHN-DG (B24) CGHN-S (B23) CGPAD (B23) GHDR/L (Короткое гнездо) (B19) GHDR/L-JHP (Короткое гнездо) () GHGR/L (B21) GHMPR/L (B18) GHMR/L (B18). 0 2 8 C 8 0 8 C 0 2 C Рекомендованные режимы f (нарезка канавок) (мм/об) 5 max- Member IMC Group B43
