129 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.B119

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B119 0129 Lab2u

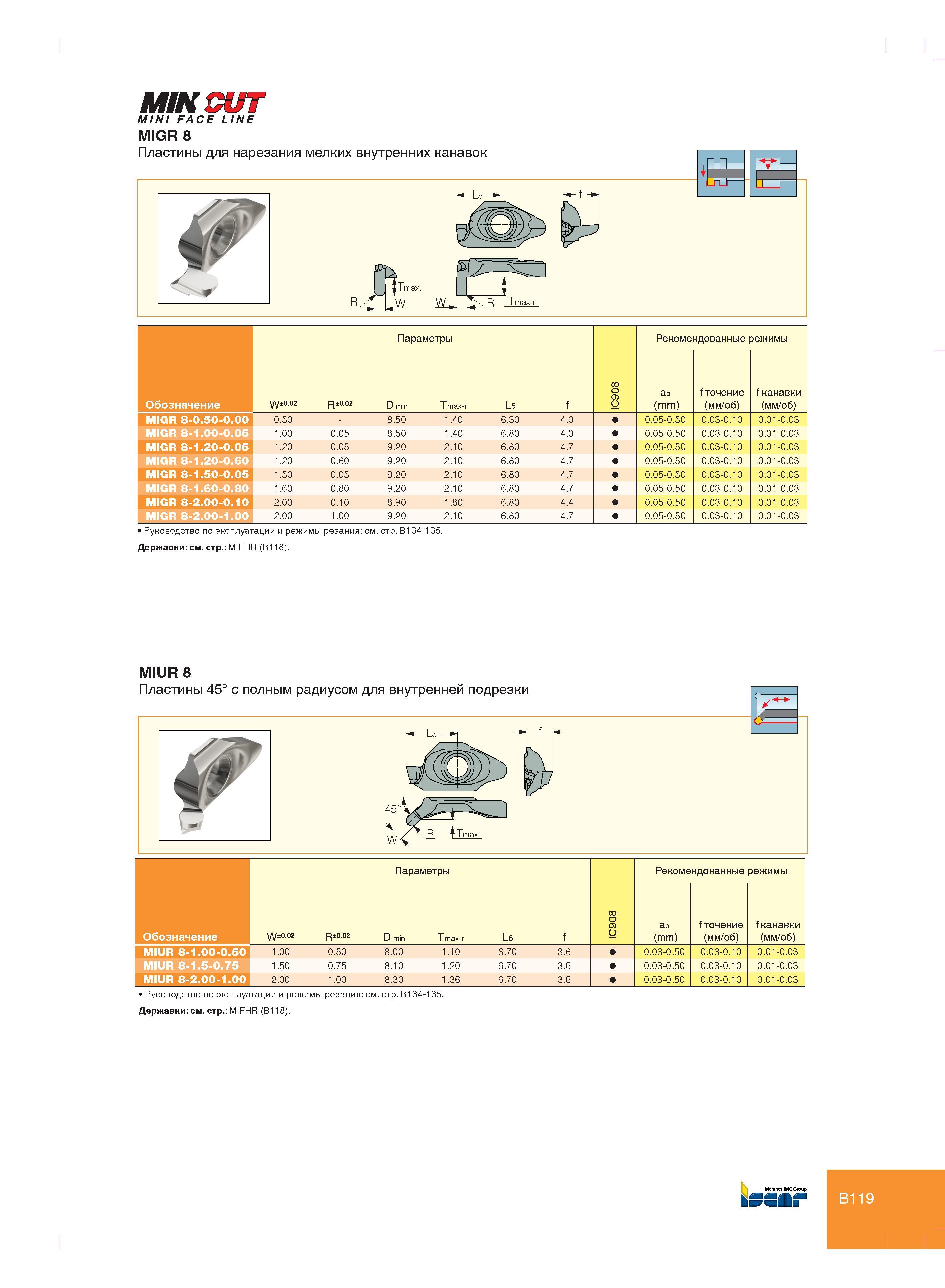

MIN CUT MINI FACE LINE MIGR 8 Пластины для нарезания мелких внутренних канавок Г Tma W Qma Обозначение Параметры IC908 Рекомендованные режимы W±0.02 R±0.02 D min T max-r L5 f ap (mm) fточение (мм/об) f канавки (мм/об) MIGR 8-0.50-0.00 0.50 - 8.50 1.40 6.30 4.0 0.05-0.50 0.03-0.10 0.01-0.03 MIGR 8-1.00-0.05 1.00 0.05 8.50 1.40 6.80 4.0 0.05-0.50 0.03-0.10 0.01-0.03 MIGR 8-1.20-0.05 1.20 0.05 9.20 2.10 6.80 4.7 0.05-0.50 0.03-0.10 0.01-0.03 MIGR 8-1.20-0.60 1.20 0.60 9.20 2.10 6.80 4.7 0.05-0.50 0.03-0.10 0.01-0.03 MIGR 8-1.50-0.05 1.50 0.05 9.20 2.10 6.80 4.7 0.05-0.50 0.03-0.10 0.01-0.03 MIGR 8-1.60-0.80 1.60 0.80 9.20 2.10 6.80 4.7 0.05-0.50 0.03-0.10 0.01-0.03 MIGR 8-2.00-0.10 2.00 0.10 8.90 1.80 6.80 4.4 0.05-0.50 0.03-0.10 0.01-0.03 MIGR 8-2.00-1.00 2.00 1.00 9.20 2.10 6.80 4.7 0.05-0.50 0.03-0.10 0.01-0.03 Руководство по эксплуатации и режимы резания см. стр. B134-135. Державки см. стр. MIFHR (B118). MIUR 8 Пластины 45° с полным радиусом для внутренней подрезки Параметры Рекомендованные режимы Обозначение W±0.02 R±0.02 D min Tmax-r Ls f IC908 ap (mm) fточение (мм/об) f канавки (мм/об) MIUR 8-1.00-0.50 1.00 0.50 8.00 1.10 6.70 3.6 0.03-0.50 0.03-0.10 0.01-0.03 MIUR 8-1.5-0.75 1.50 0.75 8.10 1.20 6.70 3.6 0.03-0.50 0.03-0.10 0.01-0.03 MIUR 8-2.00-1.00 2.00 1.00 8.30 1.36 6.70 3.6 0.03-0.50 0.03-0.10 0.01-0.03 Руководство по эксплуатации и режимы резания см. стр. B134-135. Державки см. стр. MIFHR (B118). f Member IMC Group B119
