114 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.B104

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B104 0114 Lab2u

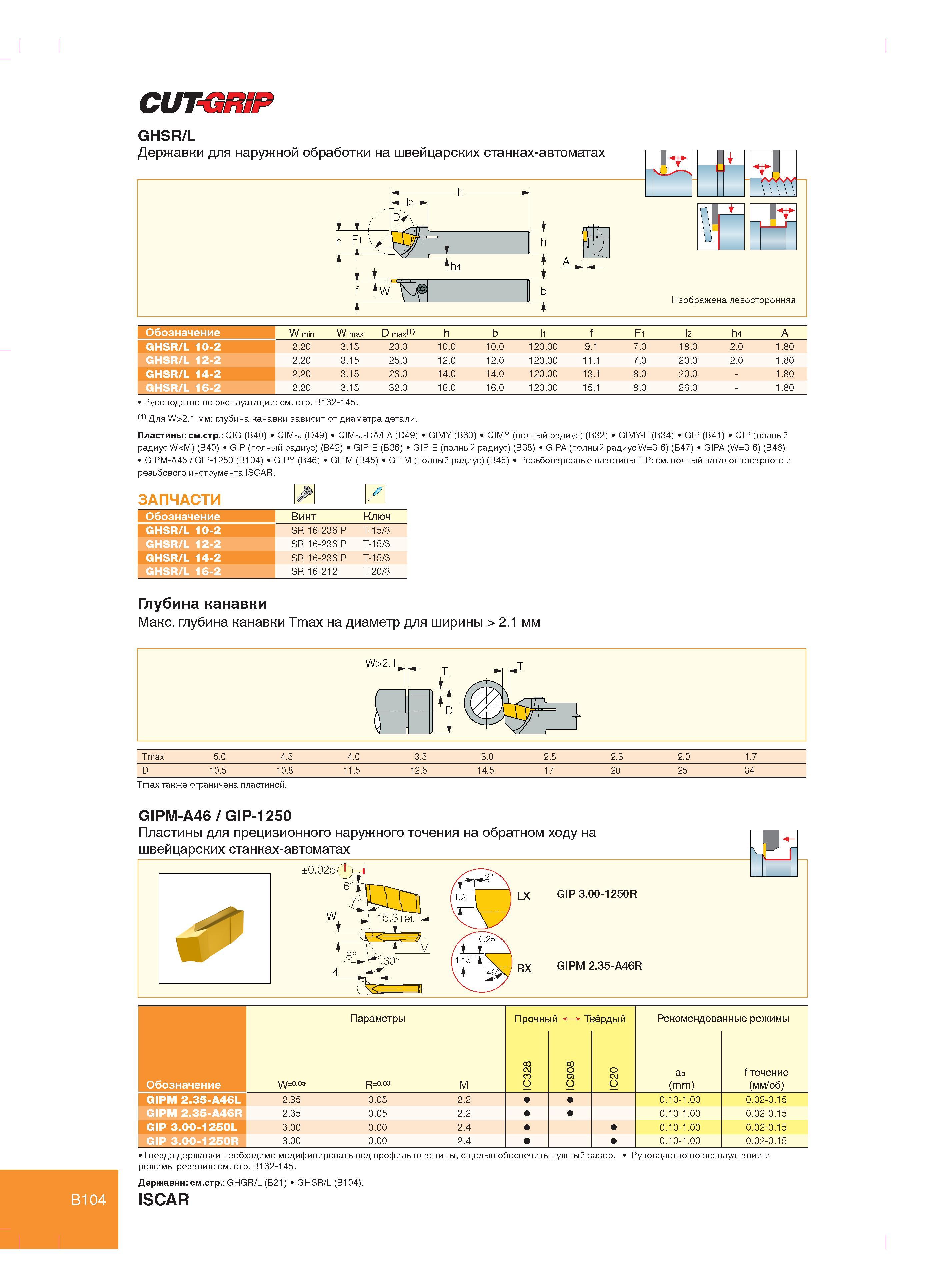

CUTCR1F B104 GHSR/L Державки для наружной обработки на швейцарских станках-автоматах La_ h Fl в Изображена левосторонняя Обозначение W min W max D max(1) h b f Fi l2 h4 A GHSR/L 10-2 2.20 3.15 20.0 10.0 10.0 120.00 9.1 7.0 18.0 2.0 1.80 GHSR/L 12-2 2.20 3.15 25.0 12.0 12.0 120.00 11.1 7.0 20.0 2.0 1.80 GHSR/L 14-2 2.20 3.15 26.0 14.0 14.0 120.00 13.1 8.0 20.0 - 1.80 GHSR/L 16-2 2.20 3.15 32.0 16.0 16.0 120.00 15.1 8.0 26.0 - 1.80 Руководство по эксплуатации см. стр. B132-145. Для W>2.1 мм глубина канавки зависит от диаметра детали. Пластины см.стр. GIG (B40) GIM-J (D49) GIM-J-RA/LA (D49) GIMY (B30) GIMY (полный радиус) (B32) GIMY-F (B34) GIP (B41) GIP (полный радиус W 2.1 мм Tmax 5.0 4.5 4.0 3.5 3.0 2.5 2.3 2.0 1.7 D 10.5 10.8 11.5 12.6 14.5 17 20 25 34 Tmax также ограничена пластиной. GIPM-A46 / GIP-1250 Пластины для прецизионного наружного точения на обратном ходу на швейцарских станках-автоматах И IIII I ±0.025 W 1_ LX GIP 3.00-1250R RX GIPM 2.35-A46R Обозначение Параметры Рекомендованные режимы W±0.05 R±0.03 M IC328 IC908 0 2 О ap (mm) f точение (мм/об) GIPM 2.35-A46L 2.35 0.05 2.2 0.10-1.00 0.02-0.15 GIPM 2.35-A46R 2.35 0.05 2.2 0.10-1.00 0.02-0.15 GIP 3.00-1250L 3.00 0.00 2.4 0.10-1.00 0.02-0.15 GIP 3.00-1250R 3.00 0.00 2.4 0.10-1.00 0.02-0.15 Гнездо державки необходимо модифицировать под профиль пластины, с целью обеспечить нужный зазор. Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см.стр. GHGR/L (B21) GHSR/L (B104). ISCAR
