Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2012 Точение и нарезание резьбы (Всего 470 стр.) |
|||||
|

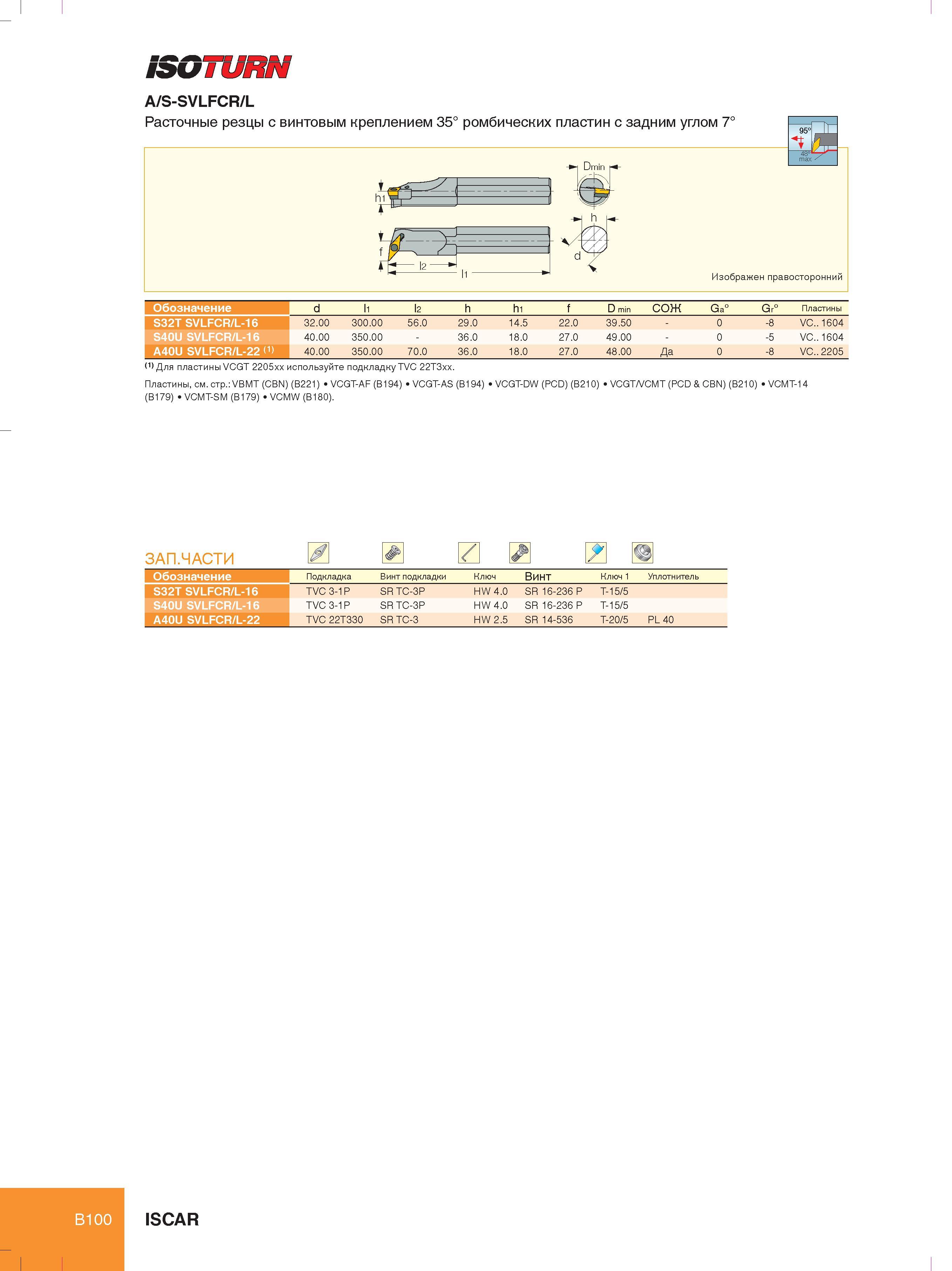

108 Каталог ISCAR 2012 Инструмент сборный металлорежущий токарный и резьбонарезной Стр.B100 |
|||||
Расточные токарные резцы Iscar ISOTURN A/S-SVLFCR/L Обозначение d l1 l2 h h1 f D min СОЖ Ga° Gr° Пластины S32T SVLFCR/L-16 32 00 300 00 56 0 29 0 14 5 22 0Расточные токарные резцы Iscar ISOTURN A/S-SVLFCR/L Обозначение d l1 l2 h h1 f D min СОЖ Ga° Gr° Пластины S32T SVLFCR/L-16 32.00 300.00 56.0 29.0 14.5 22.0 39.50 - 0 -8 VC 1604 S40U SVLFCR/L-16 40.00 350.00 - 36.0 18.0 27.0 49.00 - 0 -5 VC 1604 A40U SVLFCR/L-22 40.00 350.00 70.0 36.0 18.0 27.0 48.00 Да 0 -8 VC 2205 Для пластины VCGT 2205xx используйте подкладку TVC 22T3xx. Пластины VBMT (CBN) (B221) VCGT-AF (B194) VCGT-AS (B194) VCGT-DW (PCD) (B210) VCGT/VCMT (PCD & CBN) (B210) VCMT-14 (B179) VCMT-SM (B179) VCMW (B180). Запасные части Обозначение Подкладка Винт подкладки Ключ Винт Ключ 1 Уплотнитель S32T SVLFCR/L-16 TVC 3-1P SR TC-3P HW 4.0 SR 16-236 P T-15/5 S40U SVLFCR/L-16 TVC 3-1P SR TC-3P HW 4.0 SR 16-236 P T-15/5 A40U SVLFCR/L-22 TVC 22T330 SR TC-3 HW 2.5 SR 14-536 T-20/5 PL 40 B100 ISCAR |
|||||
