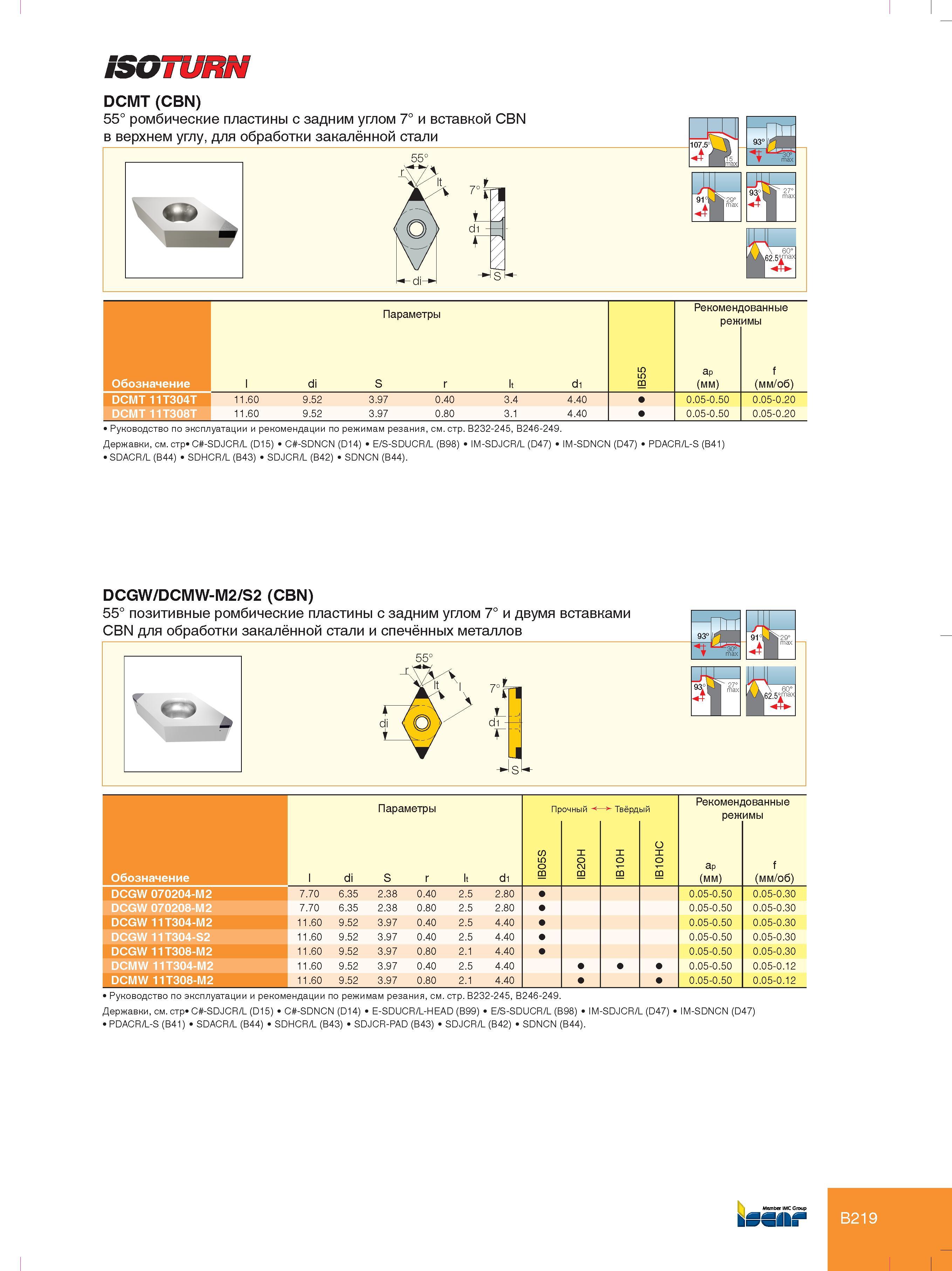

227 Каталог ISCAR 2012 Инструмент сборный металлорежущий токарный и резьбонарезной Стр.B219
Позитивные ромбические пластины Iscar с задним углом 7° и двумя вставками CBN для обработки закалённой стали и спечённых металлов 55° Обозначение Параметры Позитивные ромбические пластины Iscar с задним углом 7° и двумя вставками CBN для обработки закалённой стали и спечённых металлов 55° Обозначение Параметры Рекомендованные режимы резания di S r It di IB05S IB20H IB10H IB10HC ap (мм) f (мм/об) DCGW 070204-M2 7.70 6.35 2.38 0.40 2.5 2.80 0.05-0.50 0.05-0.30 DCGW 070208-M2 7.70 6.35 2.38 0.80 2.5 2.80 0.05-0.50 0.05-0.30 DCGW 11T304-M2 11.60 9.52 3.97 0.40 2.5 4.40 0.05-0.50 0.05-0.30 DCGW 11T304-S2 11.60 9.52 3.97 0.40 2.5 4.40 0.05-0.50 0.05-0.30 DCGW 11T308-M2 11.60 9.52 3.97 0.80 2.1 4.40 0.05-0.50 0.05-0.30 DCMW 11T304-M2 11.60 9.52 3.97 0.40 2.5 4.40 0.05-0.50 0.05-0.12 DCMW 11T308-M2 11.60 9.52 3.97 0.80 2.1 4.40 0.05-0.50 0.05-0.12 Руководство по эксплуатации инструмента и рекомендации по режимам резания B232-245, B246-249. Державки C -SDJCR/L (D15) C -SDNCN (D14) E-SDUCR/L-HEAD (B99) E/S-SDUCR/L (B98) IM-SDJCR/L (D47) IM-SDNCN (D47) PDACR/L-S (B41) SDACR/L (B44) SDHCR/L (B43) SDJCR-PAD (B43) SDJCR/L (B42) SDNCN (B44). B219 ISOTURN DCMT (CBN) Параметры Рекомендованные режимы резания Обозначение l di S r It di 5 5 IB ap (мм) f (мм/об) DCMT 11T304T 11.60 9.52 3.97 0.40 3.4 4.40 0.05-0.50 0.05-0.20 DCMT 11T308T 11.60 9.52 3.97 0.80 3.1 4.40 0.05-0.50 0.05-0.20 Руководство по эксплуатации инструмента и рекомендации по режимам резания B232-245, B246-249. Державки C -SDJCR/L (D15) C -SDNCN (D14) E/S-SDUCR/L (B98) IM-SDJCR/L (D47) IM-SDNCN (D47) PDACR/L-S (B41) SDACR/L (B44) SDHCR/L (B43) SDJCR/L (B42) SDNCN (B44). DCGW/DCMW-M2/S2 (CBN) 55°
