102 Каталог ISCAR 2012 Металлорежущий фрезерный концевой инструмент Стр.C54

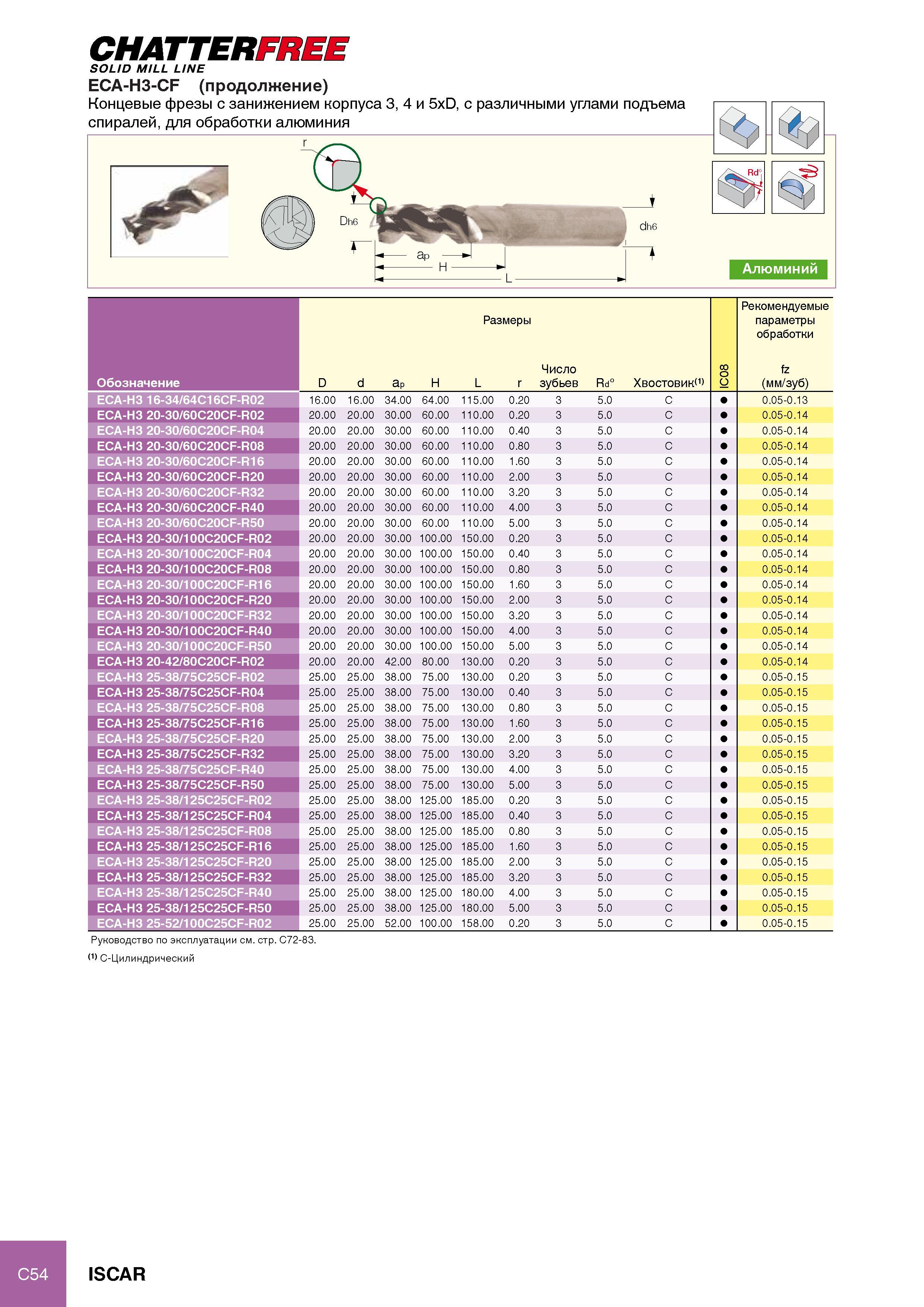

Каталог ISCAR 2012 Фрезерный цельный инструмент Стр. C54 0102 Lab2u CHATTERFREE SOLID MILL LINE C54 ECA-H3-CF Концевые фрезы с занижением корпуса 3, 4 и 5xD, с различными углами подъема спиралей, для обработки алюминия dh6 Обозначение Размеры 00 0 CI Рекомендуемые параметры обработки fz (мм/зуб) D d ap H L r Число зубьев Rd° Хвостовик ECA-H3 16-34/64C16CF-R02 16.00 16.00 34.00 64.00 115.00 0.20 3 5.0 C 0.05-0.13 ECA-H3 20-30/60C20CF-R02 20.00 20.00 30.00 60.00 110.00 0.20 3 5.0 C 0.05-0.14 ECA-H3 20-30/60C20CF-R04 20.00 20.00 30.00 60.00 110.00 0.40 3 5.0 C 0.05-0.14 ECA-H3 20-30/60C20CF-R08 20.00 20.00 30.00 60.00 110.00 0.80 3 5.0 C 0.05-0.14 ECA-H3 20-30/60C20CF-R16 20.00 20.00 30.00 60.00 110.00 1.60 3 5.0 C 0.05-0.14 ECA-H3 20-30/60C20CF-R20 20.00 20.00 30.00 60.00 110.00 2.00 3 5.0 C 0.05-0.14 ECA-H3 20-30/60C20CF-R32 20.00 20.00 30.00 60.00 110.00 3.20 3 5.0 C 0.05-0.14 ECA-H3 20-30/60C20CF-R40 20.00 20.00 30.00 60.00 110.00 4.00 3 5.0 C 0.05-0.14 ECA-H3 20-30/60C20CF-R50 20.00 20.00 30.00 60.00 110.00 5.00 3 5.0 C 0.05-0.14 ECA-H3 20-30/100C20CF-R02 20.00 20.00 30.00 100.00 150.00 0.20 3 5.0 C 0.05-0.14 ECA-H3 20-30/100C20CF-R04 20.00 20.00 30.00 100.00 150.00 0.40 3 5.0 C 0.05-0.14 ECA-H3 20-30/100C20CF-R08 20.00 20.00 30.00 100.00 150.00 0.80 3 5.0 C 0.05-0.14 ECA-H3 20-30/100C20CF-R16 20.00 20.00 30.00 100.00 150.00 1.60 3 5.0 C 0.05-0.14 ECA-H3 20-30/100C20CF-R20 20.00 20.00 30.00 100.00 150.00 2.00 3 5.0 C 0.05-0.14 ECA-H3 20-30/100C20CF-R32 20.00 20.00 30.00 100.00 150.00 3.20 3 5.0 C 0.05-0.14 ECA-H3 20-30/100C20CF-R40 20.00 20.00 30.00 100.00 150.00 4.00 3 5.0 C 0.05-0.14 ECA-H3 20-30/100C20CF-R50 20.00 20.00 30.00 100.00 150.00 5.00 3 5.0 C 0.05-0.14 ECA-H3 20-42/80C20CF-R02 20.00 20.00 42.00 80.00 130.00 0.20 3 5.0 C 0.05-0.14 ECA-H3 25-38/75C25CF-R02 25.00 25.00 38.00 75.00 130.00 0.20 3 5.0 C 0.05-0.15 ECA-H3 25-38/75C25CF-R04 25.00 25.00 38.00 75.00 130.00 0.40 3 5.0 C 0.05-0.15 ECA-H3 25-38/75C25CF-R08 25.00 25.00 38.00 75.00 130.00 0.80 3 5.0 C 0.05-0.15 ECA-H3 25-38/75C25CF-R16 25.00 25.00 38.00 75.00 130.00 1.60 3 5.0 C 0.05-0.15 ECA-H3 25-38/75C25CF-R20 25.00 25.00 38.00 75.00 130.00 2.00 3 5.0 C 0.05-0.15 ECA-H3 25-38/75C25CF-R32 25.00 25.00 38.00 75.00 130.00 3.20 3 5.0 C 0.05-0.15 ECA-H3 25-38/75C25CF-R40 25.00 25.00 38.00 75.00 130.00 4.00 3 5.0 C 0.05-0.15 ECA-H3 25-38/75C25CF-R50 25.00 25.00 38.00 75.00 130.00 5.00 3 5.0 C 0.05-0.15 ECA-H3 25-38/125C25CF-R02 25.00 25.00 38.00 125.00 185.00 0.20 3 5.0 C 0.05-0.15 ECA-H3 25-38/125C25CF-R04 25.00 25.00 38.00 125.00 185.00 0.40 3 5.0 C 0.05-0.15 ECA-H3 25-38/125C25CF-R08 25.00 25.00 38.00 125.00 185.00 0.80 3 5.0 C 0.05-0.15 ECA-H3 25-38/125C25CF-R16 25.00 25.00 38.00 125.00 185.00 1.60 3 5.0 C 0.05-0.15 ECA-H3 25-38/125C25CF-R20 25.00 25.00 38.00 125.00 185.00 2.00 3 5.0 C 0.05-0.15 ECA-H3 25-38/125C25CF-R32 25.00 25.00 38.00 125.00 185.00 3.20 3 5.0 C 0.05-0.15 ECA-H3 25-38/125C25CF-R40 25.00 25.00 38.00 125.00 180.00 4.00 3 5.0 C 0.05-0.15 ECA-H3 25-38/125C25CF-R50 25.00 25.00 38.00 125.00 180.00 5.00 3 5.0 C 0.05-0.15 ECA-H3 25-52/100C25CF-R02 25.00 25.00 52.00 100.00 158.00 0.20 3 5.0 C 0.05-0.15 Руководство по эксплуатации см. стр. C72-83. (1) C-Цилиндрический ISCAR
