84 Каталог ISCAR 2012 Металлорежущий фрезерный концевой инструмент Стр.C36

Каталог ISCAR 2012 Фрезерный цельный инструмент Стр. C36 0084 Lab2u

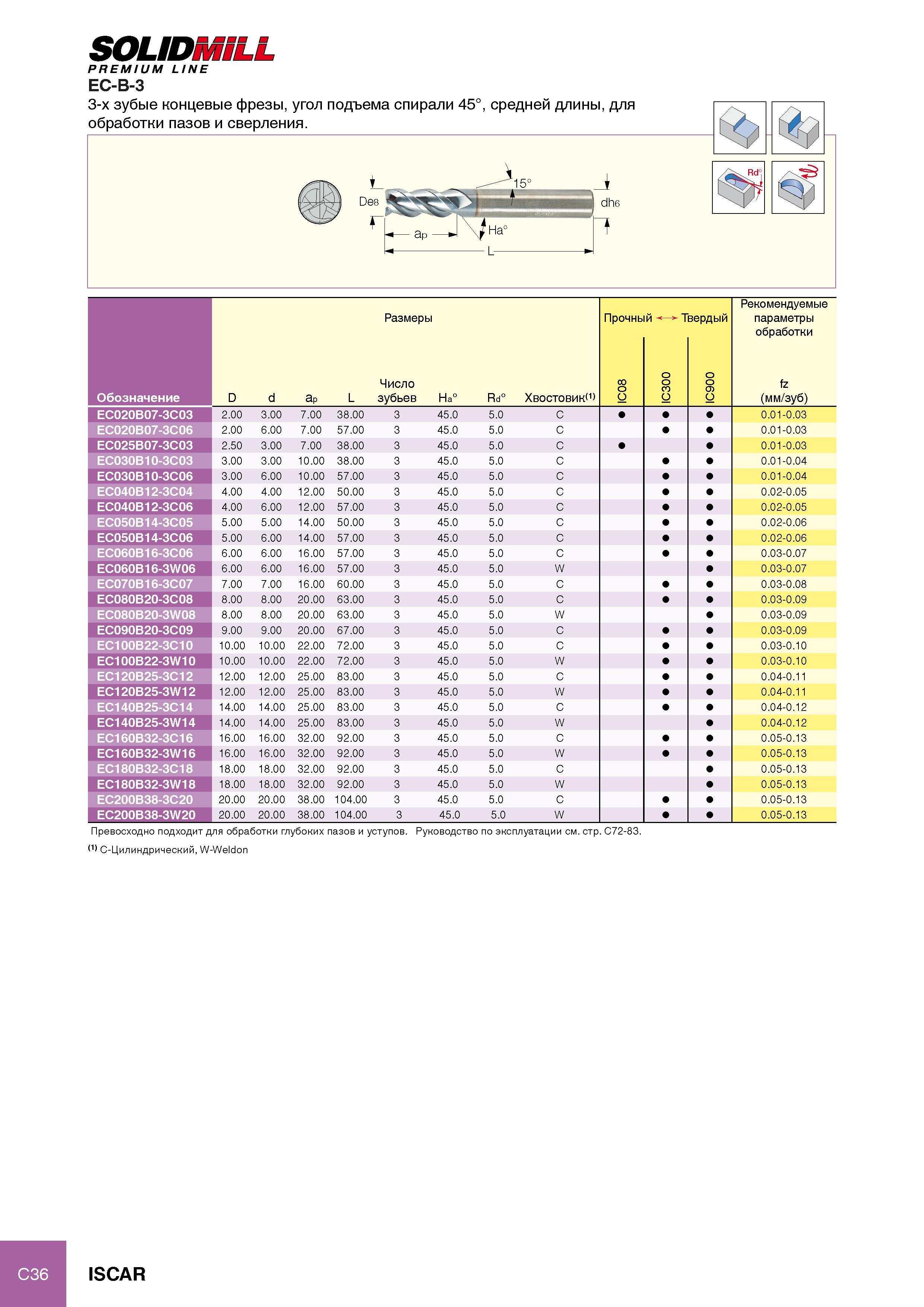

SOLIDMILL PREMIUM LINE EC-B-3 3-х зубые концевые фрезы, угол подъема спирали 45°, средней длины, для обработки пазов и сверления. Размеры Обозначение D d ap L Число зубьев Ha° Rd° Хвостовик 00 о О IC300 iC900 fz (мм/зуб) EC020B07-3C03 2.00 3.00 7.00 38.00 3 45.0 5.0 C 0.01-0.03 EC020B07-3C06 2.00 6.00 7.00 57.00 3 45.0 5.0 C 0.01-0.03 EC025B07-3C03 2.50 3.00 7.00 38.00 3 45.0 5.0 C 0.01-0.03 EC030B10-3C03 3.00 3.00 10.00 38.00 3 45.0 5.0 C 0.01-0.04 EC030B10-3C06 3.00 6.00 10.00 57.00 3 45.0 5.0 C 0.01-0.04 EC040B12-3C04 4.00 4.00 12.00 50.00 3 45.0 5.0 C 0.02-0.05 EC040B12-3C06 4.00 6.00 12.00 57.00 3 45.0 5.0 C 0.02-0.05 EC050B14-3C05 5.00 5.00 14.00 50.00 3 45.0 5.0 C 0.02-0.06 EC050B14-3C06 5.00 6.00 14.00 57.00 3 45.0 5.0 C 0.02-0.06 EC060B16-3C06 6.00 6.00 16.00 57.00 3 45.0 5.0 C 0.03-0.07 EC060B16-3W06 6.00 6.00 16.00 57.00 3 45.0 5.0 W 0.03-0.07 EC070B16-3C07 7.00 7.00 16.00 60.00 3 45.0 5.0 C 0.03-0.08 EC080B20-3C08 8.00 8.00 20.00 63.00 3 45.0 5.0 C 0.03-0.09 EC080B20-3W08 8.00 8.00 20.00 63.00 3 45.0 5.0 W 0.03-0.09 EC090B20-3C09 9.00 9.00 20.00 67.00 3 45.0 5.0 C 0.03-0.09 EC100B22-3C10 10.00 10.00 22.00 72.00 3 45.0 5.0 C 0.03-0.10 EC100B22-3W10 10.00 10.00 22.00 72.00 3 45.0 5.0 W 0.03-0.10 EC120B25-3C12 12.00 12.00 25.00 83.00 3 45.0 5.0 C 0.04-0.11 EC120B25-3W12 12.00 12.00 25.00 83.00 3 45.0 5.0 W 0.04-0.11 EC140B25-3C14 14.00 14.00 25.00 83.00 3 45.0 5.0 C 0.04-0.12 EC140B25-3W14 14.00 14.00 25.00 83.00 3 45.0 5.0 W 0.04-0.12 EC160B32-3C16 16.00 16.00 32.00 92.00 3 45.0 5.0 C 0.05-0.13 EC160B32-3W16 16.00 16.00 32.00 92.00 3 45.0 5.0 W 0.05-0.13 EC180B32-3C18 18.00 18.00 32.00 92.00 3 45.0 5.0 C 0.05-0.13 EC180B32-3W18 18.00 18.00 32.00 92.00 3 45.0 5.0 W 0.05-0.13 EC200B38-3C20 20.00 20.00 38.00 104.00 3 45.0 5.0 C 0.05-0.13 EC200B38-3W20 20.00 20.00 38.00 104.00 3 45.0 5.0 W 0.05-0.13 Рекомендуемые параметры Превосходно подходит для обработки глубоких пазов и уступов. Руководство по эксплуатации см. стр. C72-83. (1) C-Цилиндрический, W-Weldon C36 ISCAR
