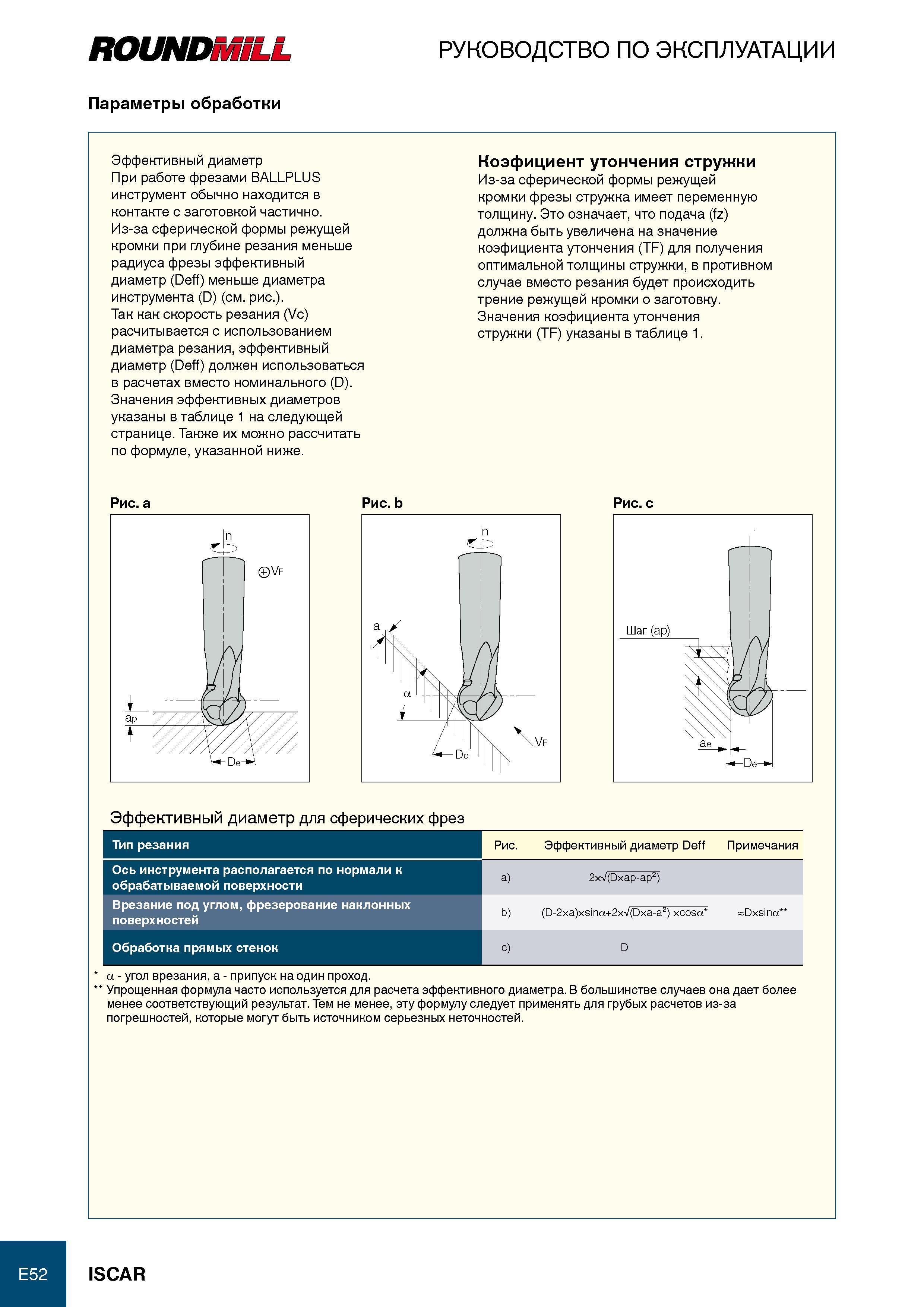

Техническое руководство по эксплуатации фрезерного инструмента Iscar ROUND MILL Параметры фрезерования Эффективный диаметр режущего инструмента При работе фрезами BALLPLUS инструмент обычно находится в контакте с заготовкой частично. Из-за сферической формы режущей кромки при глубине резания меньше радиуса фрезы эффективный диаметр (Deff) меньше диаметра инструмента (D) (см. рис.). Так как скорость резания (Vc) расчитывается с использованием диаметра резания, эффективный диаметр (Deff) должен использоваться в расчетах вместо номинального (D). Значения эффективных диаметров указаны в таблице 1 на следующей странице. Также их можно рассчитать по формуле, указанной ниже. Коэфициент утончения стружки Из-за сферической формы режущей кромки фрезы стружка имеет переменную толщину. Это означает, что подача (fz) должна быть увеличена на значение коэфициента утончения (TF) для получения оптимальной толщины стружки, в противном случае вместо резания будет происходить трение режущей кромки о заготовку. Значения коэфициента утончения стружки (TF) указаны в таблице 1. Рис. a Рис. b Рис. с Эффективный диаметр для сферических фрез Тип резания Рис. Эффективный диаметр Deff Примечания Ось инструмента располагается по нормали к обрабатываемой поверхности а) 2xV(Dxap-ap ) Врезание под углом, фрезерование наклонных поверхностей b) (D-2xa)xsina+2xV(Dxa-a ) xcosa Dxsina Обработка прямых стенок с) D а - угол врезания, a - припуск на один проход. Упрощенная формула часто используется для расчета эффективного диаметра. В большинстве случаев она дает более менее соответствующий результат. Тем не менее, эту формулу следует применять для грубых расчетов из-за погрешностей, которые могут быть источником серьезных неточностей. E52 ISCAR ROUND MILL
