340 Каталог ISCAR 2012 Металлорежущий фрезерный инструмент со сменными пластинами Стр.J5

Каталог ISCAR 2012 Фрезерный инструмент Стр. J5 0340 Lab2u

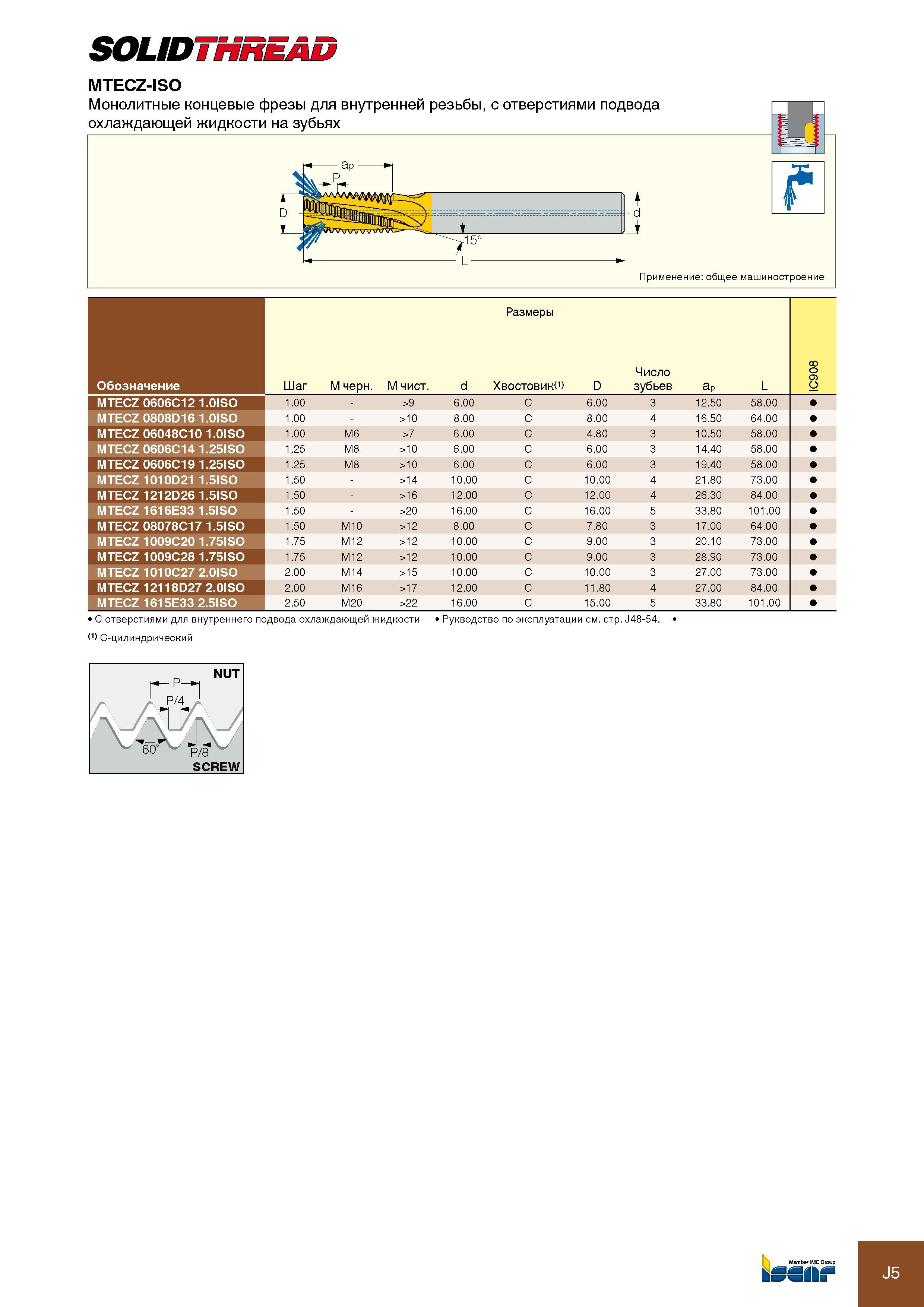

SOLID I HnEAu MTECZ-ISO Монолитные концевые фрезы для внутренней резьбы, с отверстиями подвода охлаждающей жидкости на зубьях 15° L Применение общее машиностроение Размеры Обозначение Шаг M черн. M чист. d Хвостовик D Число зубьев aP L IC908 MTECZ 0606C12 1.0ISO 1.00 - >9 6.00 C 6.00 3 12.50 58.00 MTECZ 0808D16 1.0ISO 1.00 - >10 8.00 C 8.00 4 16.50 64.00 MTECZ 06048C10 1.0ISO 1.00 M6 >7 6.00 C 4.80 3 10.50 58.00 MTECZ 0606C14 1.25ISO 1.25 M8 >10 6.00 C 6.00 3 14.40 58.00 MTECZ 0606C19 1.25ISO 1.25 M8 >10 6.00 C 6.00 3 19.40 58.00 MTECZ 1010D21 1.5ISO 1.50 - >14 10.00 C 10.00 4 21.80 73.00 MTECZ 1212D26 1.5ISO 1.50 - >16 12.00 C 12.00 4 26.30 84.00 MTECZ 1616E33 1.5ISO 1.50 - >20 16.00 C 16.00 5 33.80 101.00 MTECZ 08078C17 1.5ISO 1.50 M10 >12 8.00 C 7.80 3 17.00 64.00 MTECZ 1009C20 1.75ISO 1.75 M12 >12 10.00 C 9.00 3 20.10 73.00 MTECZ 1009C28 1.75ISO 1.75 M12 >12 10.00 C 9.00 3 28.90 73.00 MTECZ 1010C27 2.0ISO 2.00 M14 >15 10.00 C 10.00 3 27.00 73.00 MTECZ 12118D27 2.0ISO 2.00 M16 >17 12.00 C 11.80 4 27.00 84.00 MTECZ 1615E33 2.5ISO 2.50 M20 >22 16.00 C 15.00 5 33.80 101.00 С отверстиями для внутреннего подвода охлаждающей жидкости (1) C-цилиндрический Рукводство по эксплуатации J48-54. NUT Гр P/4 J 1 w 60 p/8 SCREW Member IMC Group d
