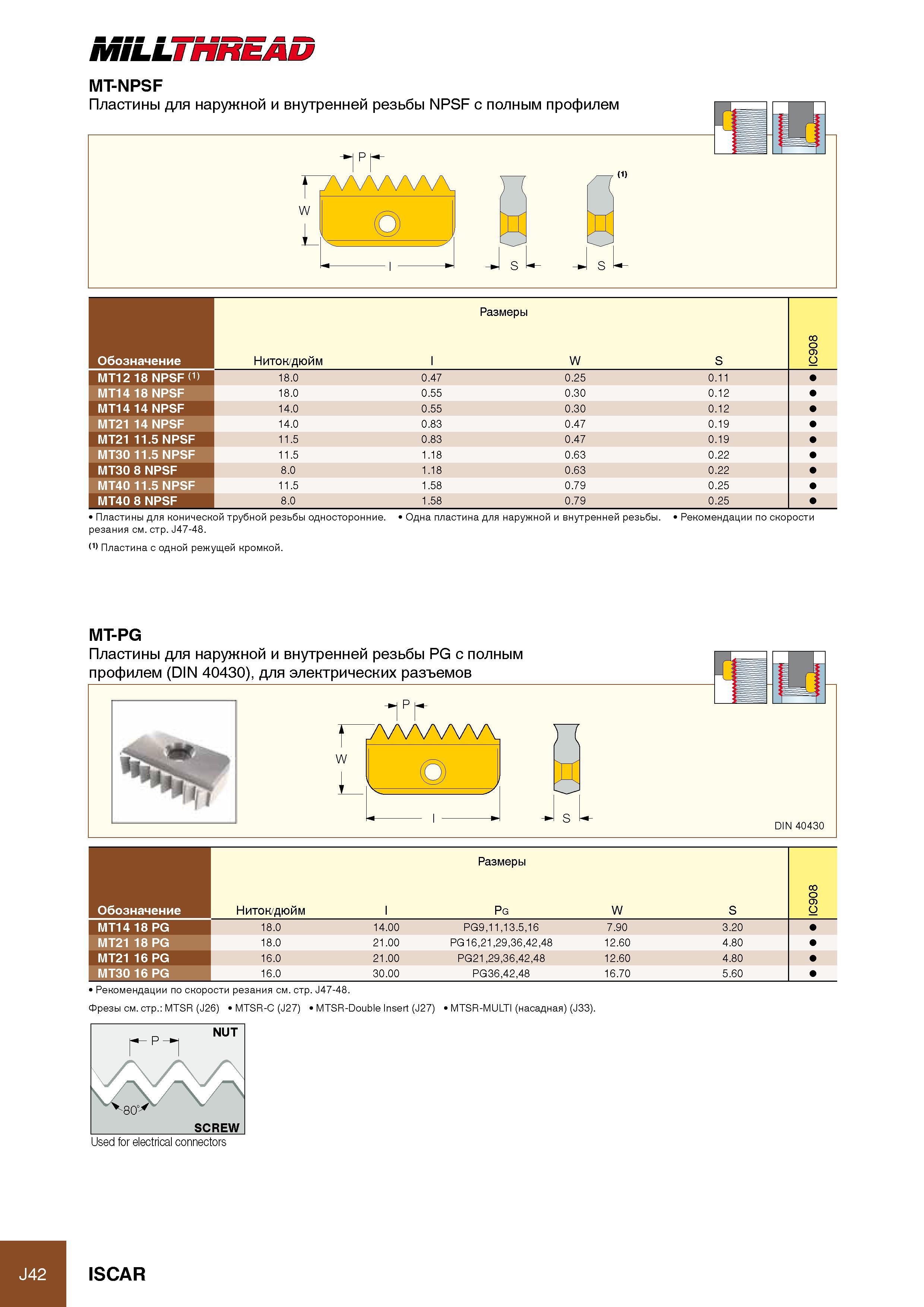

MiLLt НмЕАи MT-NPSF Пластины для наружной и внутренней резьбы NPSF с полным профилем W L (1) Обозначение Размеры IC908 Ниток/дюйм l W S MT12 18 NPSF <1) 18.0 0.47 0.25 0.11 MT14 18 NPSF 18.0 0.55 0.30 0.12 MT14 14 NPSF 14.0 0.55 0.30 0.12 MT21 14 NPSF 14.0 0.83 0.47 0.19 MT21 11.5 NPSF 11.5 0.83 0.47 0.19 MT30 11.5 NPSF 11.5 1.18 0.63 0.22 MT30 8 NPSF 8.0 1.18 0.63 0.22 MT40 11.5 NPSF 11.5 1.58 0.79 0.25 MT40 8 NPSF 8.0 1.58 0.79 0.25 Пластины для конической трубной резьбы односторонние. Одна пластина для наружной и внутренней резьбы. Рекомендации по скорости резания J47-48. (1) Пластина с одной режущей кромкой. MT-PG Пластины для наружной и внутренней резьбы PG с полным профилем (DIN 40430), для электрических разъемов ГГ 7WWWV I , П j S DIN 40430 Обозначение Размеры IC908 Ниток/дюйм l Pg W S MT14 18 PG 18.0 14.00 PG9,11,13.5,16 7.90 3.20 MT21 18 PG 18.0 21.00 PG16,21,29,36,42,48 12.60 4.80 MT21 16 PG 16.0 21.00 PG21,29,36,42,48 12.60 4.80 MT30 16 PG 16.0 30.00 PG36,42,48 16.70 5.60 Рекомендации по скорости резания J47-48. Фрезы MTSR (J26) MTSR-C (J27) MTSR-Double Insert (J27) MTSR-MULTI (насадная) (J33). Used for electrical connectors J42 ISCAR
