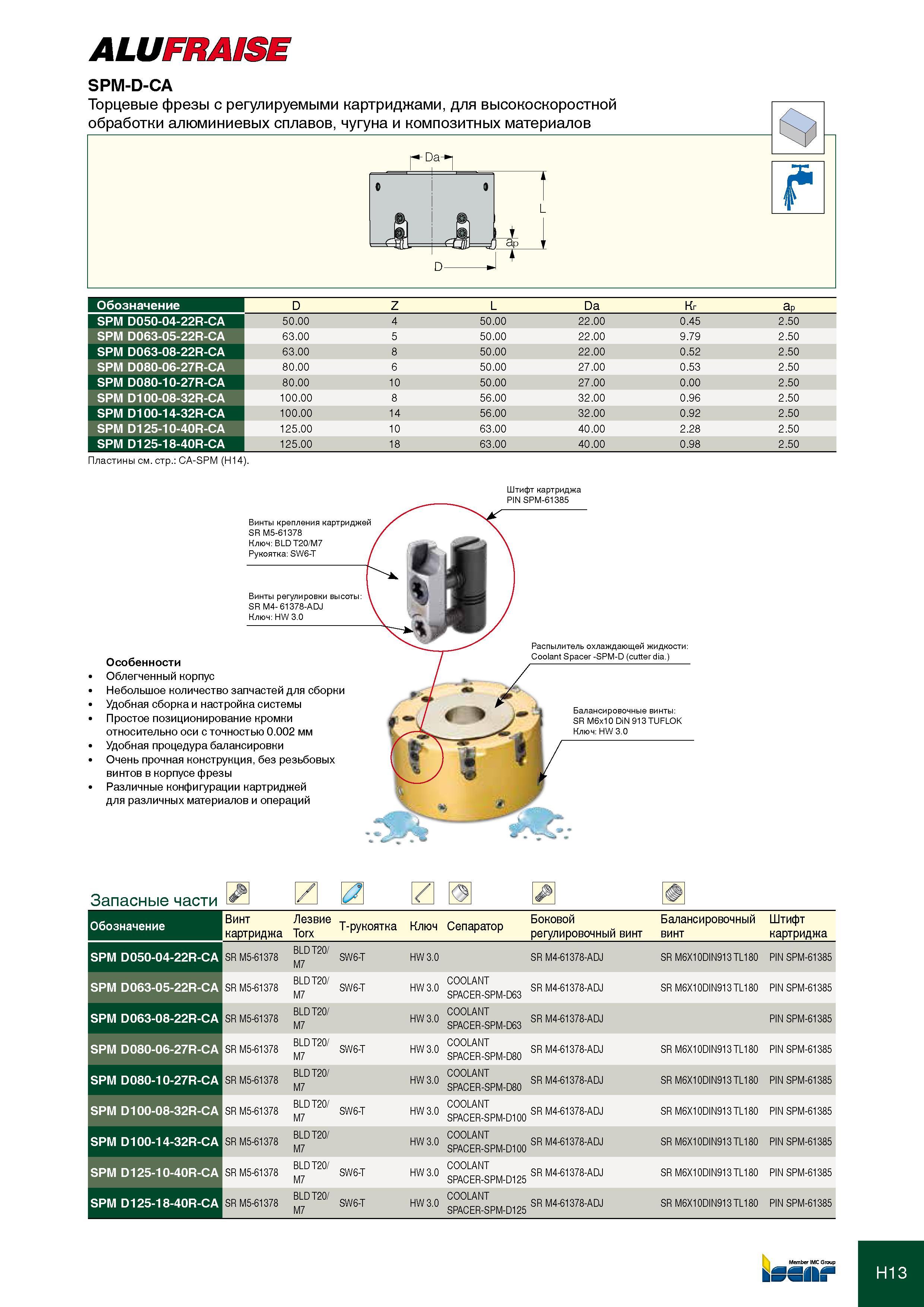

330 Каталог ISCAR 2012 Металлорежущий фрезерный инструмент со сменными пластинами Стр.H13 |
|||||
Каталог ISCAR 2012 Фрезерный инструмент Стр. H13 0330 Lab2u ALUFRAISE SPM-D-CA Обозначение D Z L Da Кг ap SPM D050-04-22R-CA 50.00 4 50.00 22.00 0.45 2.50 SPM D063-05-22R-CA 63.00 5 50.00 22.00 9.79 2.50 SPM D063-08-22R-CA 63.00 8 50.00 22.00 0.52 2.50 SPM D080-06-27R-CA 80.00 6 50.00 27.00 0.53 2.50 SPM D080-10-27R-CA 80.00 10 50.00 27.00 0.00 2.50 SPM D100-08-32R-CA 100.00 8 56.00 32.00 0.96 2.50 SPM D100-14-32R-CA 100.00 14 56.00 32.00 0.92 2.50 SPM D125-10-40R-CA 125.00 10 63.00 40.00 2.28 2.50 SPM D125-18-40R-CA 125.00 18 63.00 40.00 0.98 2.50 Пластины CA-SPM (H14). Штифт картриджа PIN SPM-61385 Винты крепления картриджей SR M5-61378 Ключ BLD T20/M7 Рукоятка SW6-T Винты регулировки высоты SR M4- 61378-ADJ Ключ HW 3.0 Особенности Облегченный корпус Небольшое количество запчастей для сборки Удобная сборка и настройка системы Простое позиционирование кромки относительно оси с точностью 0.002 мм Удобная процедура балансировки Очень прочная конструкция, без резьбовых винтов в корпусе фрезы Различные конфигурации картриджей для различных материалов и операций Распылитель охлаждающей жидкости Coolant Spacer -SPM-D (cutter dia.) Балансировочные винты SR M6x10 DiN 913 TUFLOK Ключ HW 3.0 Запасные части Обозначение Винт картриджа Лезвие Torx Т-рукоятка Ключ Сепаратор Боковой регулировочный винт Балансировочный винт Штифт картриджа SPM D050-04-22R-CA SR M5-61378 BLD T20/ M7 SW6-T HW 3.0 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 SPM D063-05-22R-CA SR M5-61378 BLD T20/ M7 SW6-T HW 3.0 COOLANT SPACER-SPM-D63 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 SPM D063-08-22R-CA SR M5-61378 BLD T20/ M7 HW 3.0 COOLANT SPACER-SPM-D63 SR M4-61378-ADJ PIN SPM-61385 SPM D080-06-27R-CA SR M5-61378 BLD T20/ M7 SW6-T HW 3.0 COOLANT SPACER-SPM-D80 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 SPM D080-10-27R-CA SR M5-61378 BLD T20/ M7 HW 3.0 COOLANT SPACER-SPM-D80 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 SPM D100-08-32R-CA SR M5-61378 BLD T20/ M7 SW6-T HW 3.0 COOLANT SPACER-SPM-D100 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 SPM D100-14-32R-CA SR M5-61378 BLD T20/ M7 HW 3.0 COOLANT SPACER-SPM-D100 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 SPM D125-10-40R-CA SR M5-61378 BLD T20/ M7 SW6-T HW 3.0 COOLANT SPACER-SPM-D125 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 SPM D125-18-40R-CA SR M5-61378 BLD T20/ M7 SW6-T HW 3.0 COOLANT SPACER-SPM-D125 SR M4-61378-ADJ SR M6X10DIN913 TL180 PIN SPM-61385 Member IMC Group |
|||||
