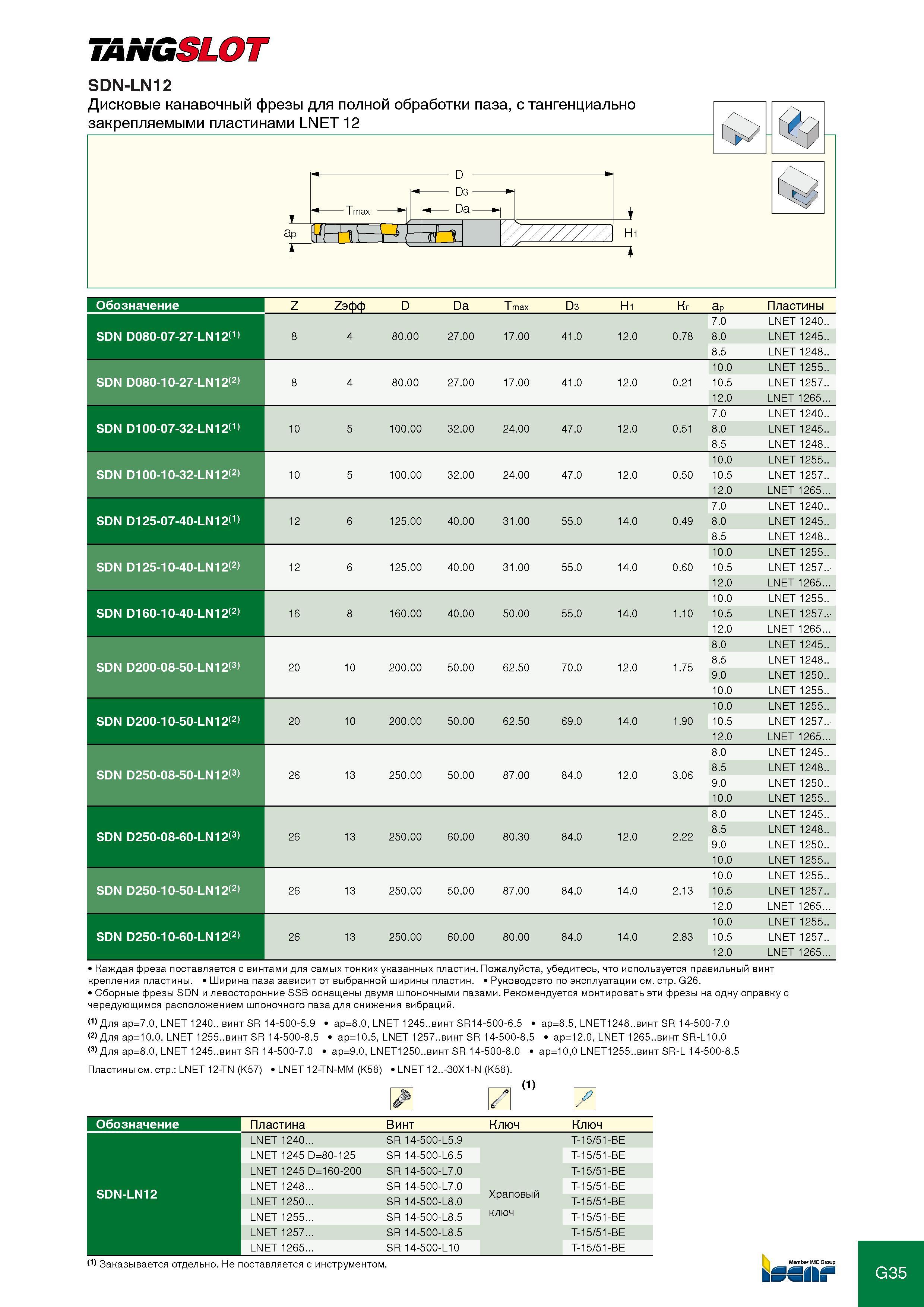

TANGSLOT SDN-LN12 Обозначение Z Zэфф D Da T max D3 H1 Кг ap Пластины SDN D080-07-27-LN12(1) 7.0 LNET 1240.. 8 4 80.00 27.00 17.00 41.0 12.0 0.78 8.0 LNET 1245.. 8.5 LNET 1248.. SDN D080-10-27-LN12(2) 10.0 LNET 1255.. 8 4 80.00 27.00 17.00 41.0 12.0 0.21 10.5 LNET 1257.. 12.0 LNET 1265 SDN D100-07-32-LN12(1) 7.0 LNET 1240.. 10 5 100.00 32.00 24.00 47.0 12.0 0.51 8.0 LNET 1245.. 8.5 LNET 1248.. SDN D100-10-32-LN12(2) 10.0 LNET 1255.. 10 5 100.00 32.00 24.00 47.0 12.0 0.50 10.5 LNET 1257.. 12.0 LNET 1265 SDN D125-07-40-LN12(1) 7.0 LNET 1240.. 12 6 125.00 40.00 31.00 55.0 14.0 0.49 8.0 LNET 1245.. 8.5 LNET 1248.. SDN D125-10-40-LN12(2) 10.0 LNET 1255.. 12 6 125.00 40.00 31.00 55.0 14.0 0.60 10.5 LNET 1257..12.0 LNET 1265 SDN D160-10-40-LN12(2) 10.0 LNET 1255.. 16 8 160.00 40.00 50.00 55.0 14.0 1.10 10.5 LNET 1257..12.0 LNET 1265 SDN D200-08-50-LN12(3) 8.0 LNET 1245.. 8.5 LNET 1248.. 20 10 200.00 50.00 62.50 70.0 12.0 1.75 9.0 LNET 1250.. 10.0 LNET 1255.. SDN D200-10-50-LN12(2) 10.0 LNET 1255.. 20 10 200.00 50.00 62.50 69.0 14.0 1.90 10.5 LNET 1257..12.0 LNET 1265 SDN D250-08-50-LN12(3) 8.0 LNET 1245.. 8.5 LNET 1248.. 26 13 250.00 50.00 87.00 84.0 12.0 3.06 9.0 LNET 1250.. 10.0 LNET 1255.. SDN D250-08-60-LN12(3) 8.0 LNET 1245.. 8.5 LNET 1248.. 26 13 250.00 60.00 80.30 84.0 12.0 2.22 9.0 LNET 1250.. 10.0 LNET 1255.. SDN D250-10-50-LN12(2) 10.0 LNET 1255.. 26 13 250.00 50.00 87.00 84.0 14.0 2.13 10.5 LNET 1257.. 12.0 LNET 1265 SDN D250-10-60-LN12(2) 10.0 LNET 1255.. 26 13 250.00 60.00 80.00 84.0 14.0 2.83 10.5 LNET 1257.. 12.0 LNET 1265 Каждая фреза поставляется с винтами для самых тонких указанных пластин. Пожалуйста, убедитесь, что используется правильный винт крепления пластины. Ширина паза зависит от выбранной ширины пластин. Руководсвто по эксплуатации G26. Сборные фрезы SDN и левосторонние SSB оснащены двумя шпоночными пазами. Рекомендуется монтировать зти фрезы на одну оправку с чередующимся расположением шпоночного паза для снижения вибраций. (1) Для ap=7.0, LNET 1240.. винт SR 14-500-5.9 ap=8.0, LNET 1245..винт SR14-500-6.5 ap=8.5, LNET1248..винт SR 14-500-7.0 (2) Для ap=10.0, LNET 1255..винт SR 14-500-8.5 ap=10.5, LNET 1257..винт SR 14-500-8.5 ap=12.0, LNET 1265..винт SR-L10.0 (3) Для ap=8.0, LNET 1245..винт SR 14-500-7.0 ap=9.0, LNET1250..винт SR 14-500-8.0 ap=10,0 LNET1255..винт SR-L 14-500-8.5 Пластины LNET 12-TN (K57) LNET 12-TN-MM (K58) LNET 12..-30X1-N (K58). (i) / Обозначение Пластина Винт Ключ Ключ LNET 1240 SR 14-500-L5.9 T-15/51-BE LNET 1245 D=80-125 SR 14-500-L6.5 T-15/51-BE LNET 1245 D=160-200 SR 14-500-L7.0 T-15/51-BE SDN-LN12 LNET 1248 SR 14-500-L7.0 T-15/51-BE LNET 1250 SR 14-500-L8.0 Храповый T-15/51-BE LNET 1255 SR 14-500-L8.5 ключ T-15/51-BE LNET 1257 SR 14-500-L8.5 T-15/51-BE LNET 1265 SR 14-500-L10 T-15/51-BE (1) Заказывается отдельно. Не поставляется с инструментом. Member IMC Group G35
