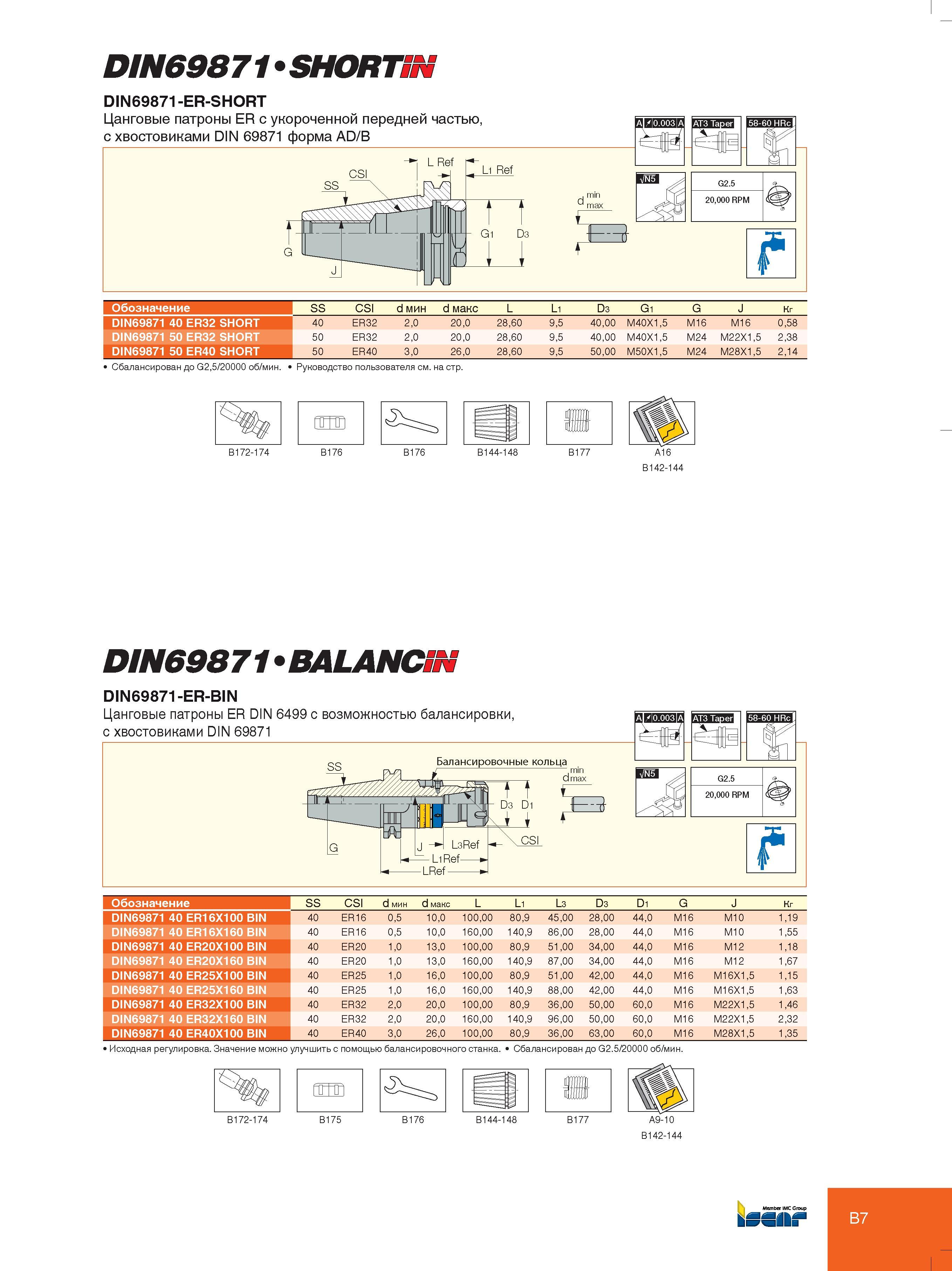

29 Каталог ISCAR 2012 Инструментальная оснастка и расточной модульный инструмент Стр.B7 |
|||||
Цанговые патроны Iscar ER DIN 6499 с возможностью балансировки, с хвостовиками DIN 69871 Балансировочные кольца min dmax Обозначение SS CSI d мин d максЦанговые патроны Iscar ER DIN 6499 с возможностью балансировки, с хвостовиками DIN 69871 Балансировочные кольца min dmax Обозначение SS CSI d мин d макс L L1 L3 D3 D1 G J кг DIN69871 40 ER16X100 BIN 40 ER16 0,5 10,0 100,00 80,9 45,00 28,00 44,0 M16 M10 1,19 DIN69871 40 ER16X160 BIN 40 ER16 0,5 10,0 160,00 140,9 86,00 28,00 44,0 M16 M10 1,55 DIN69871 40 ER20X100 BIN 40 ER20 1,0 13,0 100,00 80,9 51,00 34,00 44,0 M16 M12 1,18 DIN69871 40 ER20X160 BIN 40 ER20 1,0 13,0 160,00 140,9 87,00 34,00 44,0 M16 M12 1,67 DIN69871 40 ER25X100 BIN 40 ER25 1,0 16,0 100,00 80,9 51,00 42,00 44,0 M16 M16X1,5 1,15 DIN69871 40 ER25X160 BIN 40 ER25 1,0 16,0 160,00 140,9 88,00 42,00 44,0 M16 M16X1,5 1,63 DIN69871 40 ER32X100 BIN 40 ER32 2,0 20,0 100,00 80,9 36,00 50,00 60,0 M16 M22X1,5 1,46 DIN69871 40 ER32X160 BIN 40 ER32 2,0 20,0 160,00 140,9 96,00 50,00 60,0 M16 M22X1,5 2,32 DIN69871 40 ER40X100 BIN 40 ER40 3,0 26,0 100,00 80,9 36,00 63,00 60,0 M16 M28X1,5 1,35 Исходная регулировка. Значение можно улучшить с помощью балансировочного станка. Сбалансирован до G2.5/20000 об/мин. B172-174 B175 B176 B144-148 B177 20,000 RPM DlN69871 SHORTSS3 B7 DIN69871-ER-SHORT Обозначение SS CSI d мин d макс L L1 D3 G1 G J кг DIN69871 40 ER32 SHORT 40 ER32 2,0 20,0 28,60 9,5 40,00 M40X1,5 M16 M16 0,58 DIN69871 50 ER32 SHORT 50 ER32 2,0 20,0 28,60 9,5 40,00 M40X1,5 M24 M22X1,5 2,38 DIN69871 50 ER40 SHORT 50 ER40 3,0 26,0 28,60 9,5 50,00 M50X1,5 M24 M28X1,5 2,14 Сбалансирован до G2,5/20000 об/мин. Руководство пользователя см. на стр. B172-174 B176 B176 B144-148 B177 DIN69871 BALANCBBS DIN69871-ER-BIN |
|||||
