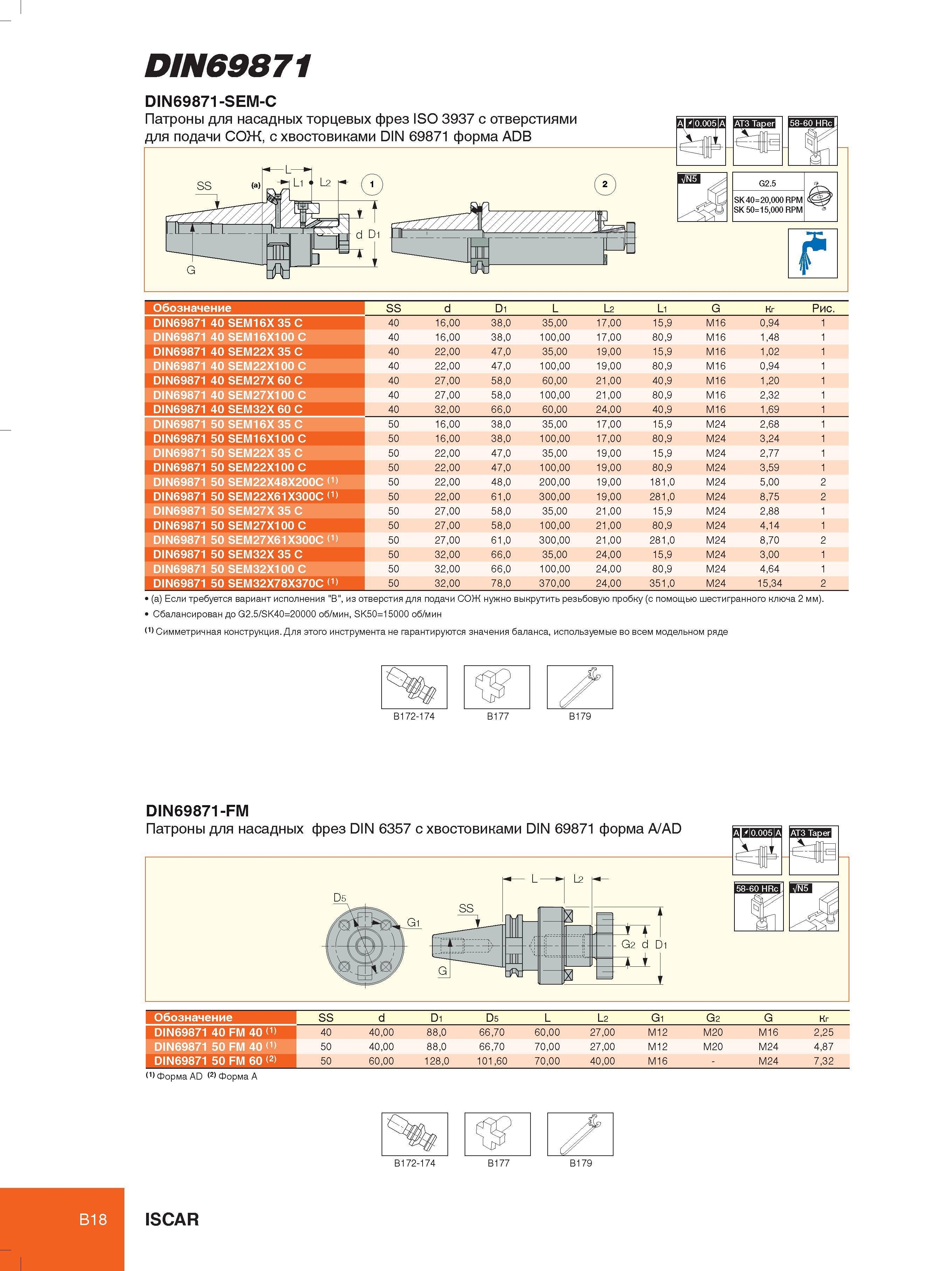

40 Каталог ISCAR 2012 Инструментальная оснастка и расточной модульный инструмент Стр.B18 |
|||||
Инструментальные зажимные оправки Iscar для насадных фрез DIN69871-SEM-C Обозначение SS d Di L L2 Li G кг Рис DIN69871 40 SEM16X 35 C 40 16,00 38,0 35,00Инструментальные зажимные оправки Iscar для насадных фрез DIN69871-SEM-C Обозначение SS d Di L L2 Li G кг Рис. DIN69871 40 SEM16X 35 C 40 16,00 38,0 35,00 17,00 15,9 Mi6 0,94 i DIN69871 40 SEM16X100 C 40 16,00 38,0 100,00 17,00 80,9 Mi6 1,48 i DIN69871 40 SEM22X 35 C 40 22,00 47,0 35,00 19,00 15,9 Mi6 1,02 i DIN69871 40 SEM22X100 C 40 22,00 47,0 100,00 19,00 80,9 Mi6 0,94 i DIN69871 40 SEM27X 60 C 40 27,00 58,0 60,00 21,00 40,9 Mi6 1,20 i DIN69871 40 SEM27X100 C 40 27,00 58,0 100,00 21,00 80,9 Mi6 2,32 i DIN69871 40 SEM32X 60 C 40 32,00 66,0 60,00 24,00 40,9 Mi6 1,69 i DIN69871 50 SEM16X 35 C 50 16,00 38,0 35,00 17,00 15,9 M24 2,68 i DIN69871 50 SEM16X100 C 50 16,00 38,0 100,00 17,00 80,9 M24 3,24 i DIN69871 50 SEM22X 35 C 50 22,00 47,0 35,00 19,00 15,9 M24 2,77 i DIN69871 50 SEM22X100 C 50 22,00 47,0 100,00 19,00 80,9 M24 3,59 i DIN69871 50 SEM22X48X200C I1) 50 22,00 48,0 200,00 19,00 181,0 M24 5,00 DIN69871 50 SEM22X61X300C I1 50 22,00 61,0 300,00 19,00 281,0 M24 8,75 DIN69871 50 SEM27X 35 C 50 27,00 58,0 35,00 21,00 15,9 M24 2,88 i DIN69871 50 SEM27X100 C 50 27,00 58,0 100,00 21,00 80,9 M24 4,14 i DIN69871 50 SEM27X61X300C I1 50 27,00 61,0 300,00 21,00 281,0 M24 8,70 DIN69871 50 SEM32X 35 C 50 32,00 66,0 35,00 24,00 15,9 M24 3,00 i DIN69871 50 SEM32X100 C 50 32,00 66,0 100,00 24,00 80,9 M24 4,64 i DIN69871 50 SEM32X78X370C I1 50 32,00 78,0 370,00 24,00 351,0 M24 15,34 2 (a) Если требуется вариант исполнения "B", из отверстия для подачи СОЖ нужно выкрутить резьбовую пробку (с помощью шестигранного ключа 2 мм). Сбалансирован до G2.5/SK40=20000 об/мин, SK50=15000 об/мин (1) Симметричная конструкция. Для этого инструмента не гарантируются значения баланса, используемые во всем модельном ряде B172-174 B177 B179 DIN69871-FM Обозначение SS d Di D5 L L2 Gi G2 G кг DIN69871 40 FM 40 (1) 40 40,00 88,0 66,70 60,00 27,00 Mi2 M20 Mi6 2,25 DIN69871 50 FM 40 (1) 50 40,00 88,0 66,70 70,00 27,00 Mi2 M20 M24 4,87 DIN69871 50 FM 60 (2) 50 60,00 128,0 101,60 70,00 40,00 Mi6 - M24 7,32 (1) Форма AD (2) Форма A B172-174 B177 B179 B18 ISCAR |
|||||
