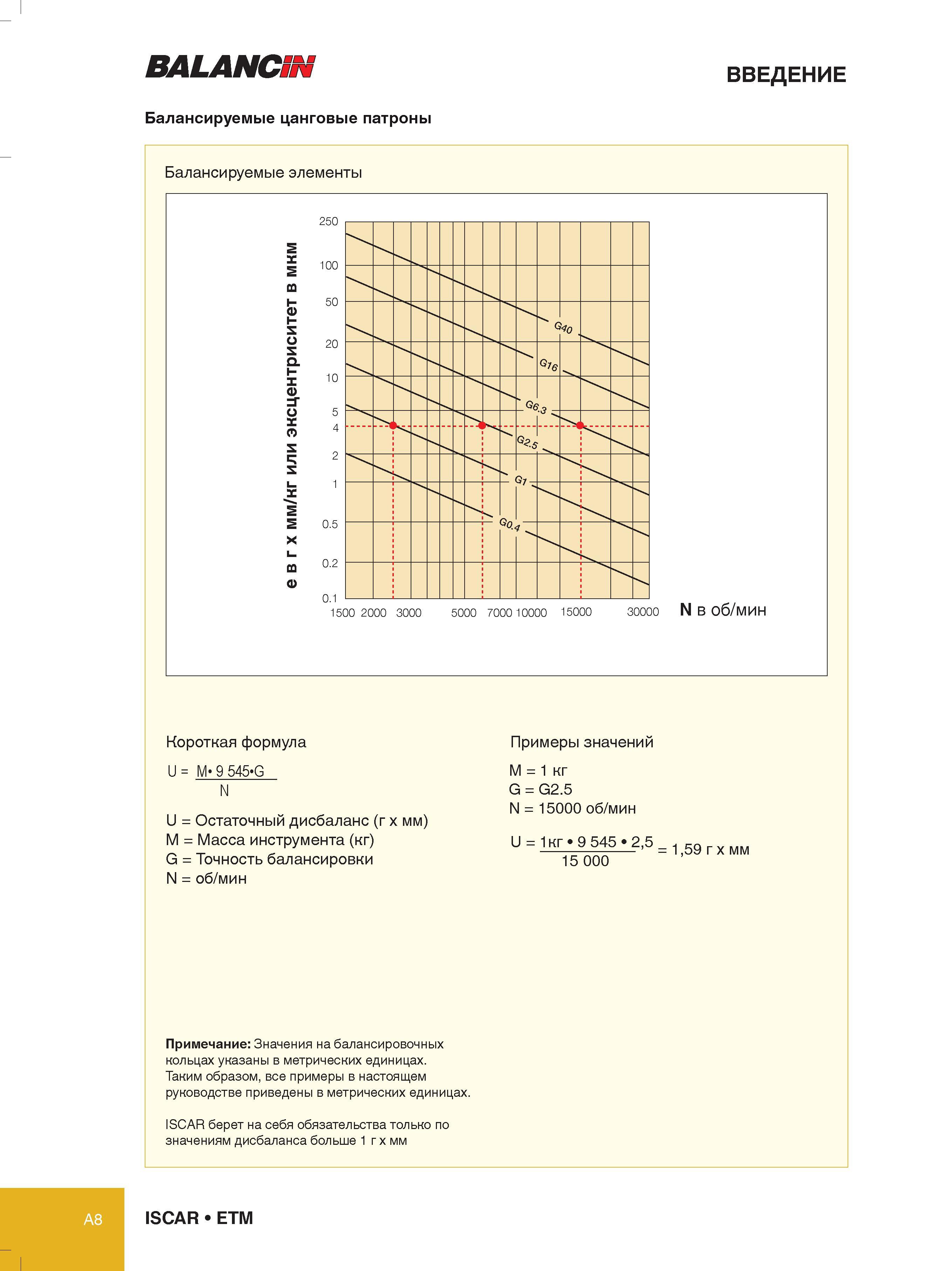

10 Каталог ISCAR 2012 Инструментальная оснастка и расточной модульный инструмент Стр.A8 |
|||||
Балансируемые цанговые патроны Iscar Балансируемые элементы 1500 2000 3000 5000 7000 10000 15000 30000 N в об/мин Короткая формула U = IM 9 545 G N U = ОБалансируемые цанговые патроны Iscar Балансируемые элементы 1500 2000 3000 5000 7000 10000 15000 30000 N в об/мин Короткая формула U = IM 9 545 G N U = Остаточный дисбаланс (г x мм) M = Масса инструмента (кг) G = Точность балансировки N = об/мин Примеры значений M = 1 кг G = G2.5 N = 15000 об/мин U = 1кг 9 545 2,5 15 000 = 1,59 г x мм Примечание Значения на балансировочных кольцах указаны в метрических единицах. Таким образом, все примеры в настоящем руководстве приведены в метрических единицах. ISCAR берет на себя обязательства только по значениям дисбаланса больше 1 г x мм A8 ISCAR ETM BALANCBSS введение |
|||||
