Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2010 Новый инструмент для металлообработки (Всего 272 стр.) |
|||||
|

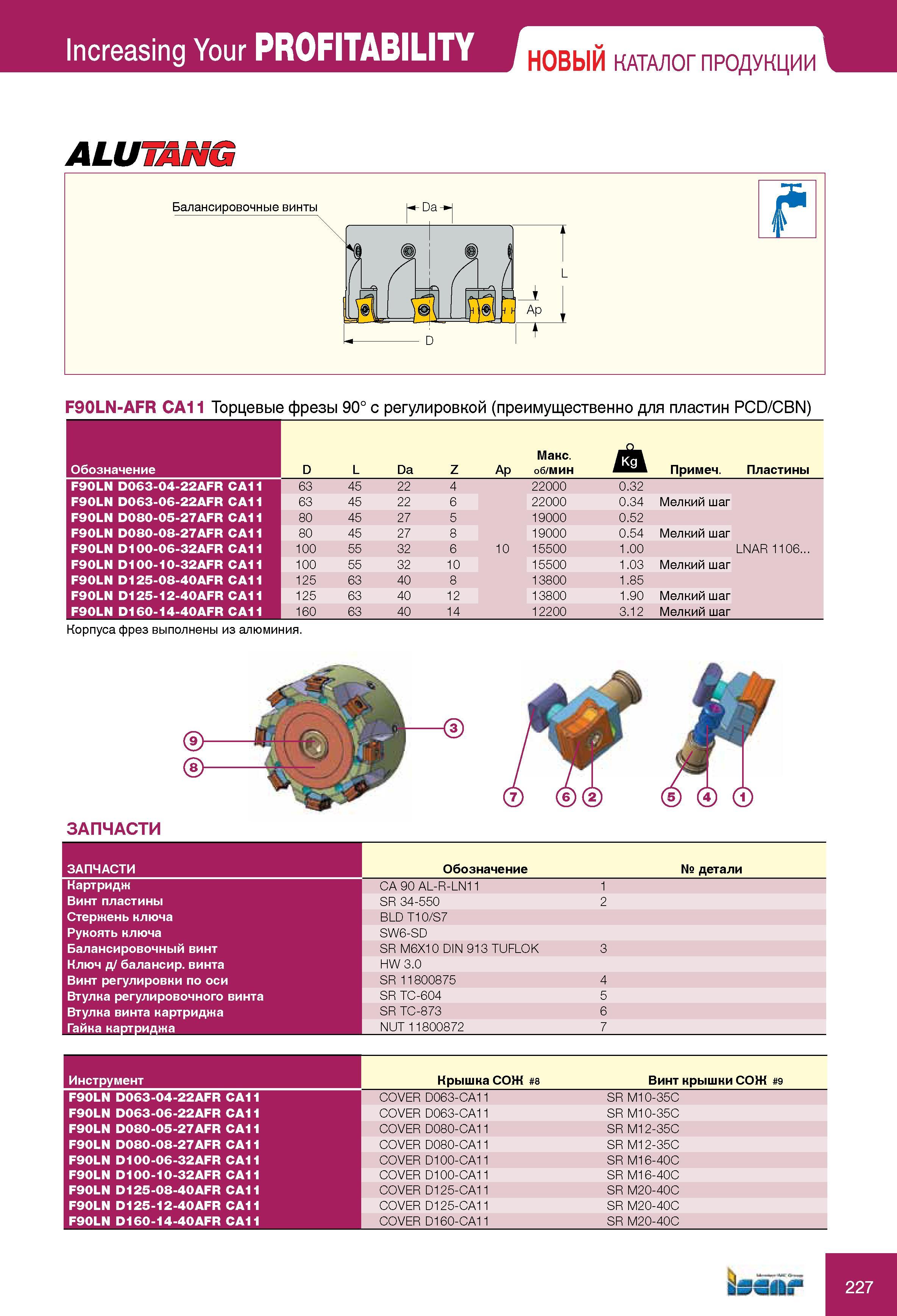

227 Каталог ISCAR 2010 Новый инструмент для точения фрезерования сверления Оснастка Стр.227 |
|||||
Торцевые фрезы Iscar F90LN-AFR CA11 90° с регулировкой (преимущественно для пластин PCD/CBN) Общий вид Основные параметры Обозначение инструмента D L Da Z Ap МаксТорцевые фрезы Iscar F90LN-AFR CA11 90° с регулировкой (преимущественно для пластин PCD/CBN) Общий вид Основные параметры Обозначение инструмента D L Da Z Ap Макс. об/мин Примеч. Пластины F90LN D063-04-22AFR CA11 63 45 22 4 22000 0.32 F90LN D063-06-22AFR CA11 63 45 22 6 22000 0.34 Мелкий шаг F90LN D080-05-27AFR CA11 80 45 27 5 19000 0.52 F90LN D080-08-27AFR CA11 80 45 27 8 19000 0.54 Мелкий шаг F90LN D100-06-32AFR CA11 100 55 32 6 10 15500 1.00 LNAR 1106... F90LN D100-10-32AFR CA11 100 55 32 10 15500 1.03 Мелкий шаг F90LN D125-08-40AFR CA11 125 63 40 8 13800 1.85 F90LN D125-12-40AFR CA11 125 63 40 12 13800 1.90 Мелкий шаг F90LN D160-14-40AFR CA11 160 63 40 14 12200 3.12 Мелкий шаг Корпуса фрез выполнены из алюминия. ЗАПЧАСТИ ЗАПЧАСТИ Обозначение № детали Картридж CA 90 AL-R-LN11 1 Винт пластины SR 34-550 2 Стержень ключа BLD T10/S7 Рукоять ключа SW6-SD Балансировочный винт SR M6X10 DIN 913 TUFLOK 3 Ключ д/ балансир. винта HW 3.0 Винт регулировки по оси SR 11800875 4 Втулка регулировочного винта SR TC-604 5 Втулка винта картриджа SR TC-873 6 Гайка картриджа NUT 11800872 7 Инструмент Крышка СОЖ 8 Винт крышки СОЖ 9 F90LN D063-04-22AFR CA11 COVER D063-CA11 SR M10-35C F90LN D063-06-22AFR CA11 COVER D063-CA11 SR M10-35C F90LN D080-05-27AFR CA11 COVER D080-CA11 SR M12-35C F90LN D080-08-27AFR CA11 COVER D080-CA11 SR M12-35C F90LN D100-06-32AFR CA11 COVER D100-CA11 SR M16-40C F90LN D100-10-32AFR CA11 COVER D100-CA11 SR M16-40C F90LN D125-08-40AFR CA11 COVER D125-CA11 SR M20-40C F90LN D125-12-40AFR CA11 COVER D125-CA11 SR M20-40C F90LN D160-14-40AFR CA11 COVER D160-CA11 SR M20-40C 227 Increasing Your PRoFITABILITY НОВЫЙ КАТАЛОГ ПРОДУКЦИИ Ж /О о OZ ALUimnu |
|||||
