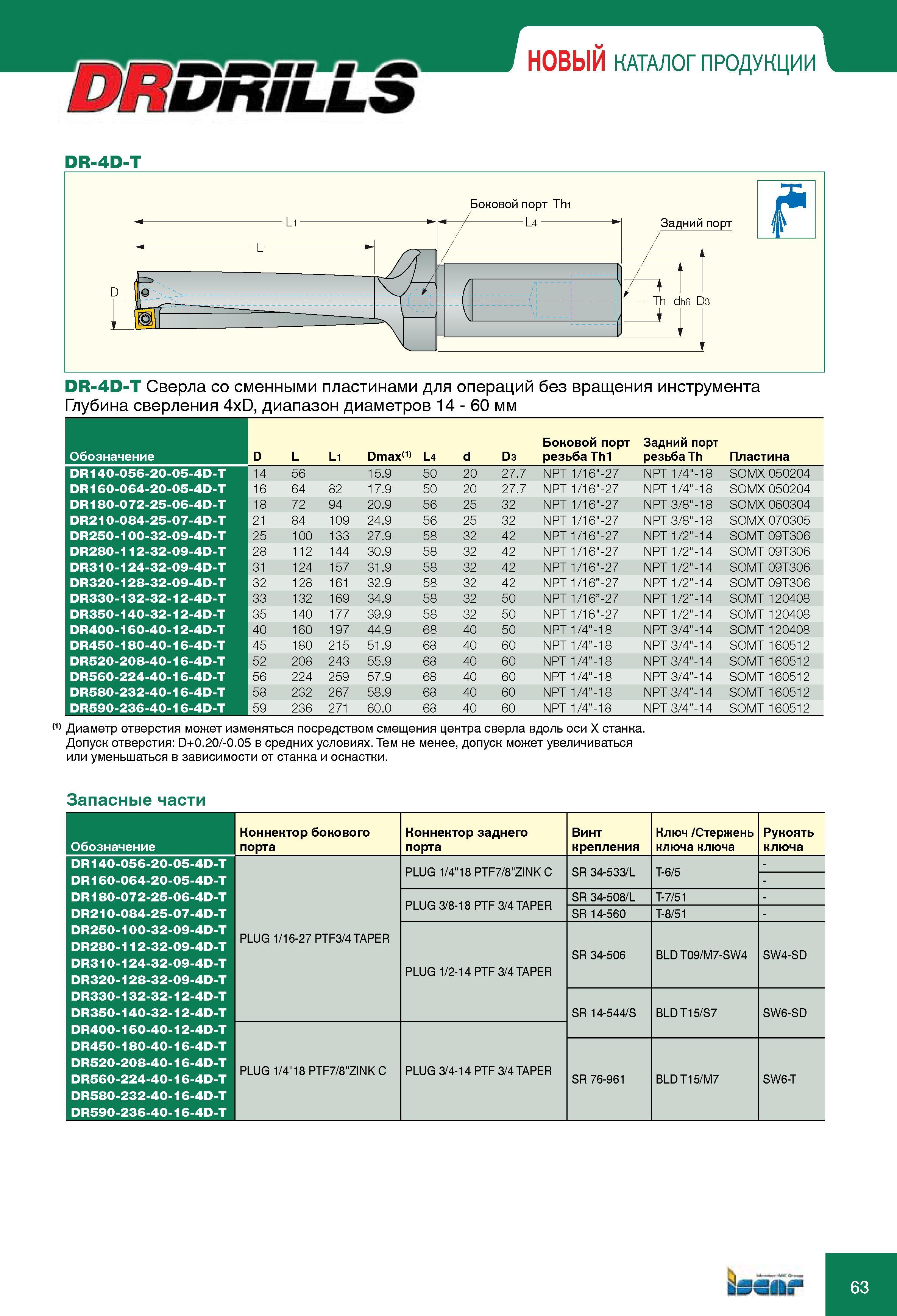

Сверла Iscar DR-4D-T со сменными пластинами для операций без вращения инструмента Глубина сверления 4xD, диапазон диаметров 14 - 60 мм Обозначение D L Li Dmax(i) L4 d D3 Боковой порт резьба Thi Задний порт резьба Th Пластина DR140-056-20-05-4D-T 14 56 15.9 50 20 27.7 NPT 1/16"-27 NPT 1/4"-18 SOMX 050204 DR160-064-20-05-4D-T 16 64 82 17.9 50 20 27.7 NPT 1/16"-27 NPT 1/4"-18 SOMX 050204 DR180-072-25-06-4D-T 18 72 94 20.9 56 25 32 NPT 1/16"-27 NPT 3/8"-18 SOMX 060304 DR210-084-25-07-4D-T 21 84 109 24.9 56 25 32 NPT 1/16"-27 NPT 3/8"-18 SOMX 070305 DR250-100-32-09-4D-T 25 100 133 27.9 58 32 42 NPT 1/16"-27 NPT 1/2"-14 SOMT 09T306 DR280-112-32-09-4D-T 28 112 144 30.9 58 32 42 NPT 1/16"-27 NPT 1/2"-14 SOMT 09T306 DR310-124-32-09-4D-T 31 124 157 31.9 58 32 42 NPT 1/16"-27 NPT 1/2"-14 SOMT 09T306 DR320-128-32-09-4D-T 32 128 161 32.9 58 32 42 NPT 1/16”-27 NPT 1/2”-14 SOMT 09T306 DR330-132-32-12-4D-T 33 132 169 34.9 58 32 50 NPT 1/16”-27 NPT 1/2”-14 SOMT 120408 DR350-140-32-12-4D-T 35 140 177 39.9 58 32 50 NPT 1/16"-27 NPT 1/2"-14 SOMT 120408 DR400-160-40-12-4D-T 40 160 197 44.9 68 40 50 NPT 1/4”-18 NPT 3/4"-14 SOMT 120408 DR450-180-40-16-4D-T 45 180 215 51.9 68 40 60 NPT 1/4”-18 NPT 3/4"-14 SOMT 160512 DR520-208-40-16-4D-T 52 208 243 55.9 68 40 60 NPT 1/4”-18 NPT 3/4"-14 SOMT 160512 DR560-224-40-16-4D-T 56 224 259 57.9 68 40 60 NPT 1/4”-18 NPT 3/4”-14 SOMT 160512 DR580-232-40-16-4D-T 58 232 267 58.9 68 40 60 NPT 1/4”-18 NPT 3/4”-14 SOMT 160512 DR590-236-40-16-4D-T 59 236 271 60.0 68 40 60 NPT 1/4”-18 NPT 3/4”-14 SOMT 160512 Диаметр отверстия может изменяться посредством смещения центра сверла вдоль оси Х станка. Допуск отверстия D+0.20/-0.05 в средних условиях. Тем не менее, допуск может увеличиваться или уменьшаться в зависимости от станка и оснастки. Запасные части Обозначение Коннектор бокового порта Коннектор заднего порта Винт крепления Ключ /Стержень ключа ключа Рукоять ключа DR140-056-20-05-4D-T PLUG 1/16-27 PTF3/4 TAPER PLUG 1/4"18 PTF7/8"ZINK C SR 34-533/L T-6/5 - DR160-064-20-05-4D-T - DR180-072-25-06-4D-T PLUG 3/8-18 PTF 3/4 TAPER SR 34-508/L T-7/51 - DR210-084-25-07-4D-T SR 14-560 T-8/51 - DR250-100-32-09-4D-T DR280-112-32-09-4D-T DR310-124-32-09-4D-T DR320-128-32-09-4D-T PLUG 1/2-14 PTF 3/4 TAPER SR 34-506 BLD T09/M7-SW4 SW4-SD DR330-132-32-12-4D-T DR350-140-32-12-4D-T SR 14-544/S BLD T15/S7 SW6-SD DR400-160-40-12-4D-T PLUG 1/4"18 PTF7/8"ZINK C PLUG 3/4-14 PTF 3/4 TAPER DR450-180-40-16-4D-T DR520-208-40-16-4D-T DR560-224-40-16-4D-T DR580-232-40-16-4D-T DR590-236-40-16-4D-T SR 76-961 BLD T15/M7 SW6-T 63
