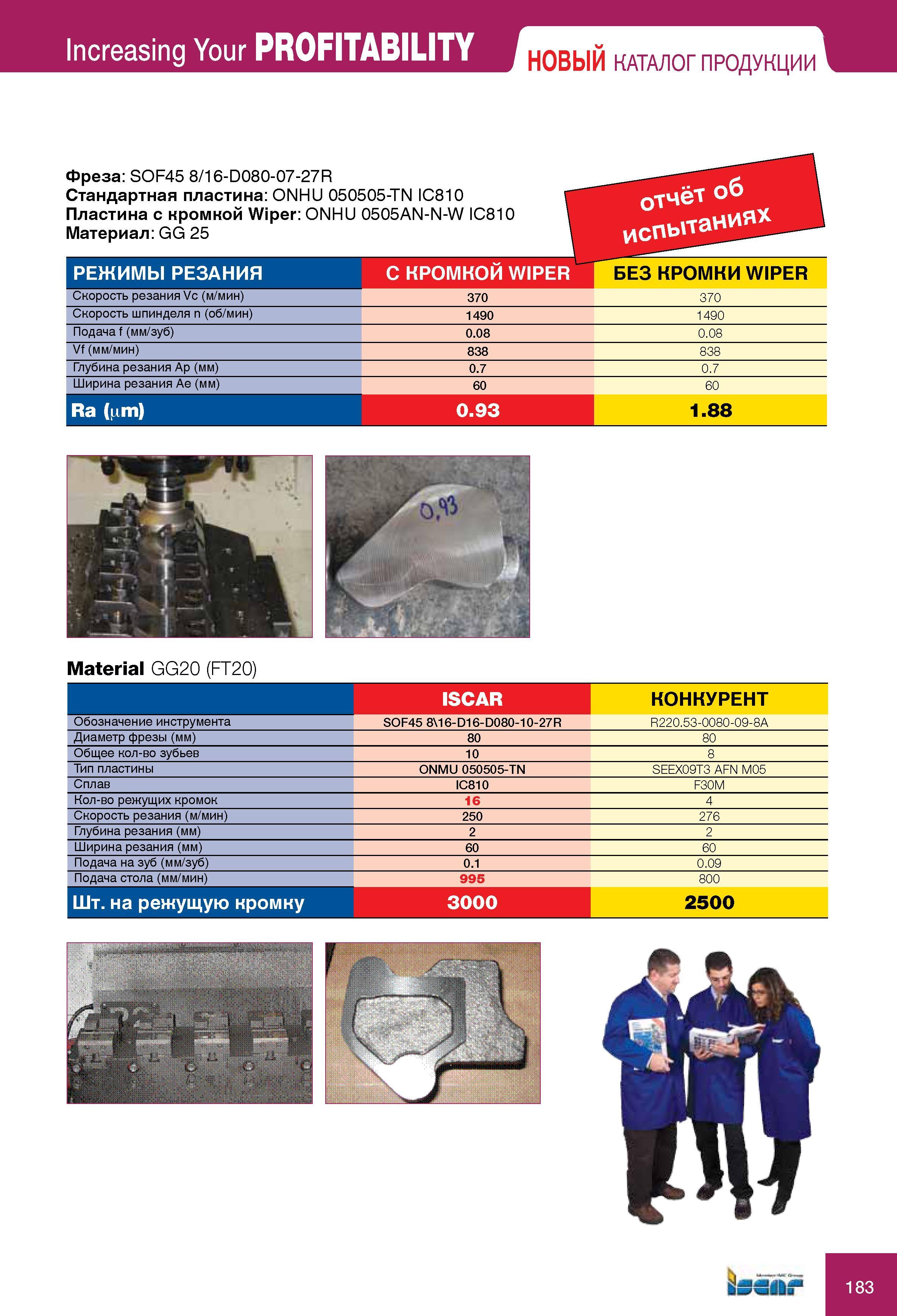

Сравнительные результаты производственных испытаний режущего инструмента Iscar со сменными режущими твердосплавными пластинами Фреза SOF45 8/16-D080-07-27R Стандар 183 Каталог ISCAR 2010 Новый инструмент для точения фрезерования сверления Оснастка Стр.183
Сравнительные результаты производственных испытаний режущего инструмента Iscar со сменными режущими твердосплавными пластинами Фреза SOF45 8/16-D080-07-27R Стандар Сравнительные результаты производственных испытаний режущего инструмента Iscar со сменными режущими твердосплавными пластинами Фреза SOF45 8/16-D080-07-27R Стандартная пластина ONHU 050505-TN IC810 Пластина с кромкой Wiper ONHU 0505AN-N-W IC810 Материал gG 25 отчёт об испытаниях РЕЖИМЫ РЕЗАНИЯ С КРОМКОЙ WIPER БЕЗ КРОМКИ WIPER Скорость резания Vc (м/мин) 370 370 Скорость шпинделя n (об/мин) 1490 1490 Подача f (мм/зуб) 0.08 0.08 Vf (мм/мин) 838 838 Глубина резания Ap (мм) 0.7 0.7 Ширина резания Ае (мм) 60 60 Ra (um) 0.93 1.88 Material GG20 (FT20) ISCAR КОНКУРЕНТ Обозначение инструмента SOF45 8\16-D16-D080-10-27R R220.53-0080-09-8A Диаметр фрезы (мм) 80 80 Общее Количество зубьев 10 8 Тип пластины ONMU 050505-TN SEEX09T3 AFN M05 Сплав IC810 F30M Количество режущих кромок 16 4 Скорость резания (м/мин) 250 276 Глубина резания (мм) 2 2 Ширина резания (мм) 60 60 Подача на зуб (мм/зуб) 0.1 0.09 Подача стола (мм/мин) 995 800 Шт. на режущую кромку 3000 2500 Increasing Your PRoFITABILITY
