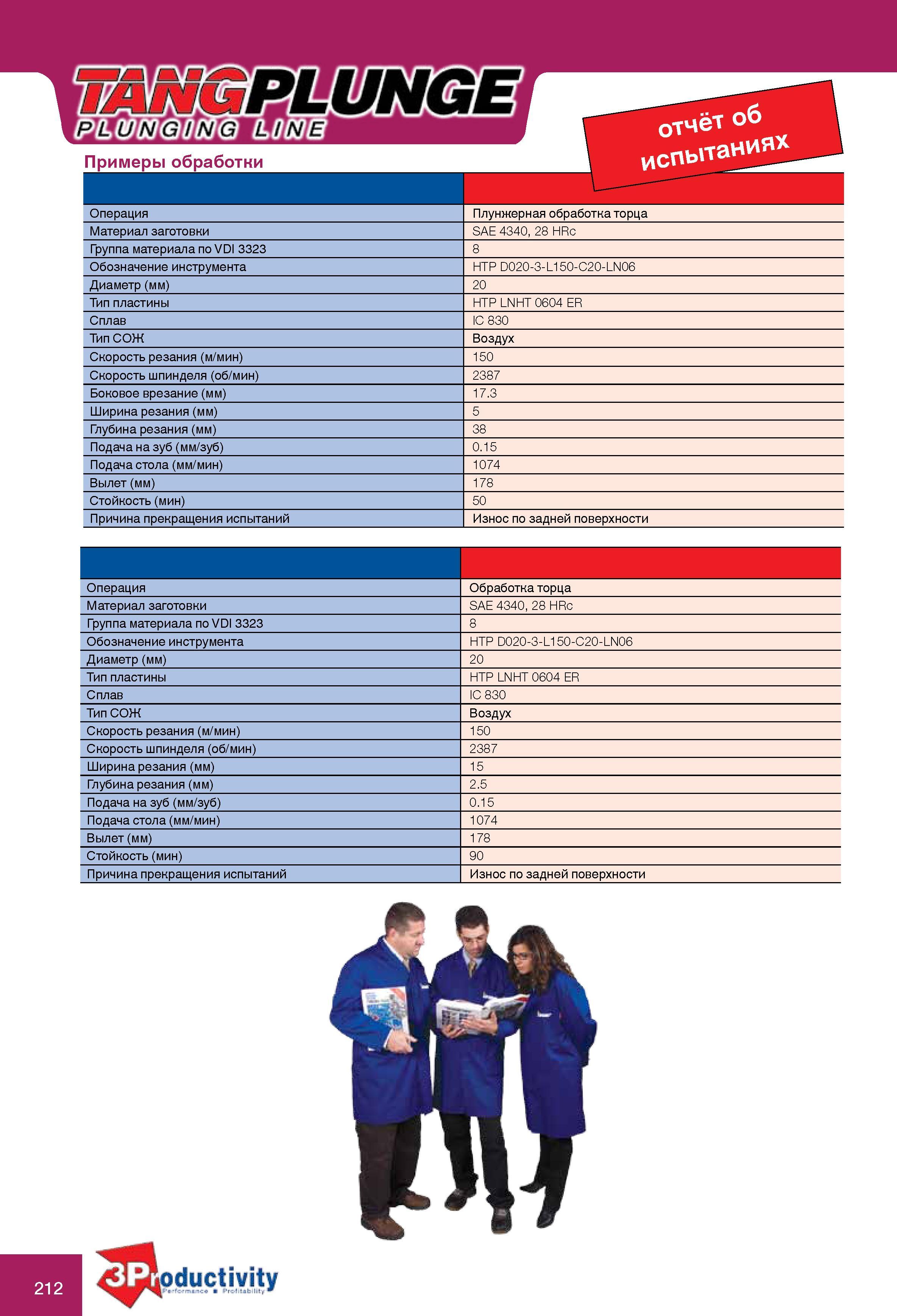

Примеры обработки фрезерным инструментом Iscar Операция Плунжерная обработка торца Материал заготовки SAE 4340, 28 HRc Группа материала по VDI 3323 8 Обозначение и Каталог ISCAR 2010 Новый инструмент Стр. 212 0212 Lab2u

Обновлено 2020-04-17 20:07:13

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR \| Каталог ISCAR 2010 Новый инструмент для металлообработки (Всего 272 стр.)

212 Каталог ISCAR 2010 Новый инструмент для точения фрезерования сверления Оснастка Стр.212
Примеры обработки фрезерным инструментом Iscar Операция Плунжерная обработка торца Материал заготовки SAE 4340, 28 HRc Группа материала по VDI 3323 8 Обозначение и Примеры обработки фрезерным инструментом Iscar Операция Плунжерная обработка торца Материал заготовки SAE 4340, 28 HRc Группа материала по VDI 3323 8 Обозначение инструмента HTP D020-3-L150-C20-LN06 Диаметр (мм) 20 Тип пластины HTP LNHT 0604 ER Сплав IC 830 Тип СОЖ Воздух Скорость резания (м/мин) 150 Скорость шпинделя (об/мин) 2387 Боковое врезание (мм) 17.3 Ширина резания (мм) глубина резания (мм) 38 Подача на зуб (мм/зуб) 0.15 Подача стола (мм/мин) 1074 Вылет (мм) 178 Стойкость (мин) 50 Причина прекращения испытаний Износ по задней поверхности Операция Обработка торца Материал заготовки SAE 4340, 28 HRc Группа материала по VDI 3323 8 Обозначение инструмента HTP D020-3-L150-C20-LN06 Диаметр (мм) 20 Тип пластины HTP LNHT 0604 ER Сплав IC 830 Тип СОЖ Воздух Скорость резания (м/мин) 150 Скорость шпинделя (об/мин) 2387 Ширина резания (мм) 15 Глубина резания (мм) 2.5 Подача на зуб (мм/зуб) 0.15 Подача стола (мм/мин) 1074 Вылет (мм) 178 Стойкость (мин) 90 Причина прекращения испытаний Износ по задней поверхности 5
