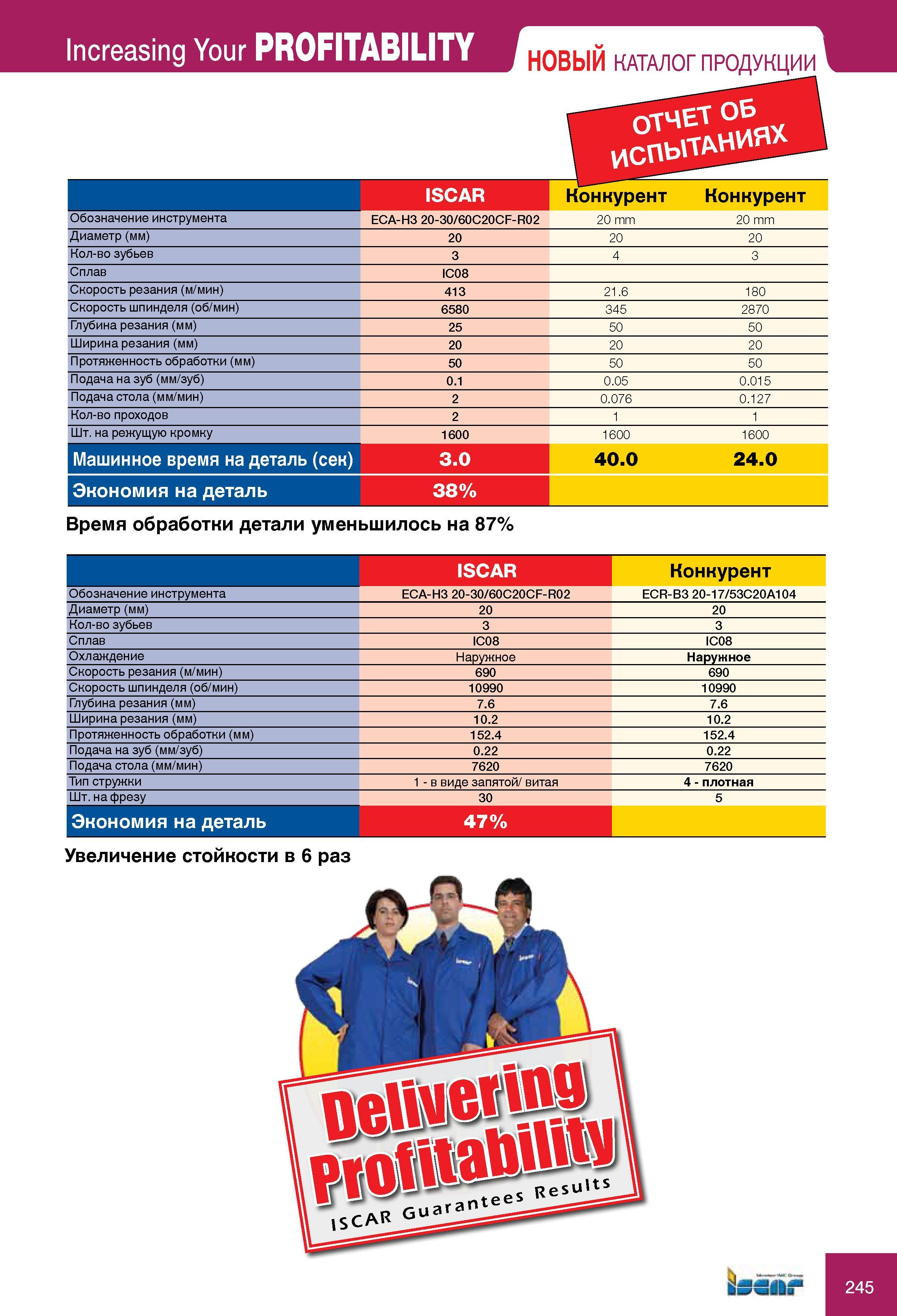

Отчет о результатах сравнительных производственных испытаний металлорежущего фрезерного инструмента Искар Концевые твердосплавные фрезы ECA-H3 20-30/60C20CF-R02 Ре

Отчет о результатах сравнительных производственных испытаний металлорежущего фрезерного инструмента Искар Концевые твердосплавные фрезы ECA-H3 20-30/60C20CF-R02 Ре

Отчет о результатах сравнительных производственных испытаний металлорежущего фрезерного инструмента Искар Концевые твердосплавные фрезы ECA-H3 20-30/60C20CF-R02 Режимы резания Iscar при фрезерной обработке 20 mm 20 mm Диаметр (мм) 20 20 20 Количество зубьев 3 4 3 Сплав IC08 Скорость резания (м/мин) 413 21.6 180 Скорость шпинделя (об/мин) 6580 345 2870 глубина резания (мм) 25 50 50 Ширина резания (мм) 20 20 20 Протяженность обработки (мм) 50 50 50 Подача на зуб (мм/зуб) 0.1 0.05 0.015 Подача стола (мм/мин) 2 0.076 0.127 Количество проходов 2 1 1 Шт. на режущую кромку 1600 1600 1600 Машинное время на деталь (сек) 3.0 40.0 24.0 Экономия на деталь 38% Бремя обработки детали уменьшилось на 87% ISCAR Конкурент Обозначение инструмента ECA-H3 20-30/60C20CF-R02 ECR-B3 20-17/53C20A104 Диаметр (мм) 20 20 Количество зубьев 3 3 Сплав IC08 IC08 Охлаждение Наружное Наружное Скорость резания (м/мин) 690 690 Скорость шпинделя (об/мин) 10990 10990 глубина резания (мм) 7.6 7.6 Ширина резания (мм) 10.2 10.2 Протяженность обработки (мм) 152.4 152.4 Подача на зуб (мм/зуб) 0.22 0.22 Подача стола (мм/мин) 7620 7620 Тип стружки 1 - в виде запятой/ витая 4 - плотная Шт. на фрезу 30 5 Экономия на деталь 47% Увеличение стойкости в 6 раз Новый каталог продукции ISCAR Конкурент Конкурент
