Односторонние пластины Iscar H490 ANKX 1706 FF 2 режущие кромки для больших подач Режим обработки В диапазоне глубин Ap - Ap max применяются рекомендации по подаче Каталог ISCAR 2010 Новый инструмент Стр. 157 0157 Lab2u

Обновлено 2020-04-17 20:07:13

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR \| Каталог ISCAR 2010 Новый инструмент для металлообработки (Всего 272 стр.)

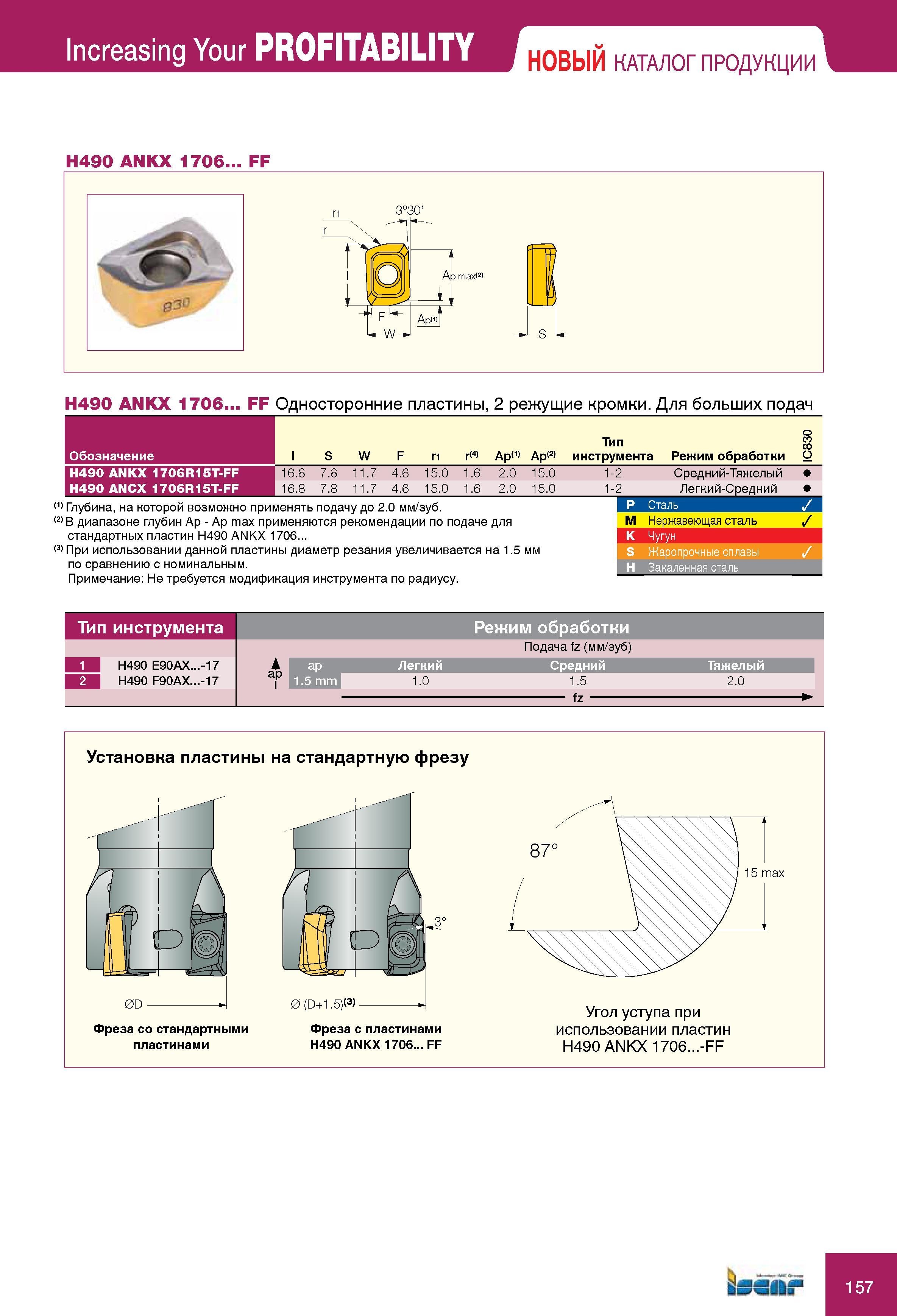

157 Каталог ISCAR 2010 Новый инструмент для точения фрезерования сверления Оснастка Стр.157
Односторонние пластины Iscar H490 ANKX 1706 FF 2 режущие кромки для больших подач Режим обработки В диапазоне глубин Ap - Ap max применяются рекомендации по подаче Односторонние пластины Iscar H490 ANKX 1706 FF 2 режущие кромки для больших подач Режим обработки В диапазоне глубин Ap - Ap max применяются рекомендации по подаче для M Нержавеющая сталь 3 стандартных пластин H490 ANKX 1706... (3) При использовании данной пластины диаметр резания увеличивается на 1.5 мм по сравнению с номинальным. Примечание Не требуется модификация инструмента по радиусу. P Сталь 3 Обозначение H490 ANKX 1706R15T-FF H490 ANCX 1706R15T-FF K Чугун S Жаропрочные сплавы 3 H Закаленная сталь Тип инструмента H490 E90AX...-17 H490 F90AX...-17 Режим обработки Подача fz (мм/зуб) ap I ap 1.5 mm Легкий Средний Тяжелый Установка пластины на стандартную фрезу Фреза со стандартными Фреза с пластинами пластинами H490 ANKX 1706... FF Угол уступа при использовании пластин H490 ANKX 1706...-FF 157 Increasing Your PRoFITABILITY H490 ANKX 1706... FF I S W F ri r(4) Ap(1) Ap(2) инструмента О 16.8 7.8 11.7 4.6 15.0 1.6 2.0 15.0 1-2 Средний-Тяжелый 16.8 7.8 11.7 4.6 15.0 1.6 2.0 15.0 _1-2 _Легкий-Средний Глубина, на которой возможно применять подачу до 2.0 мм/зуб. I (2)
