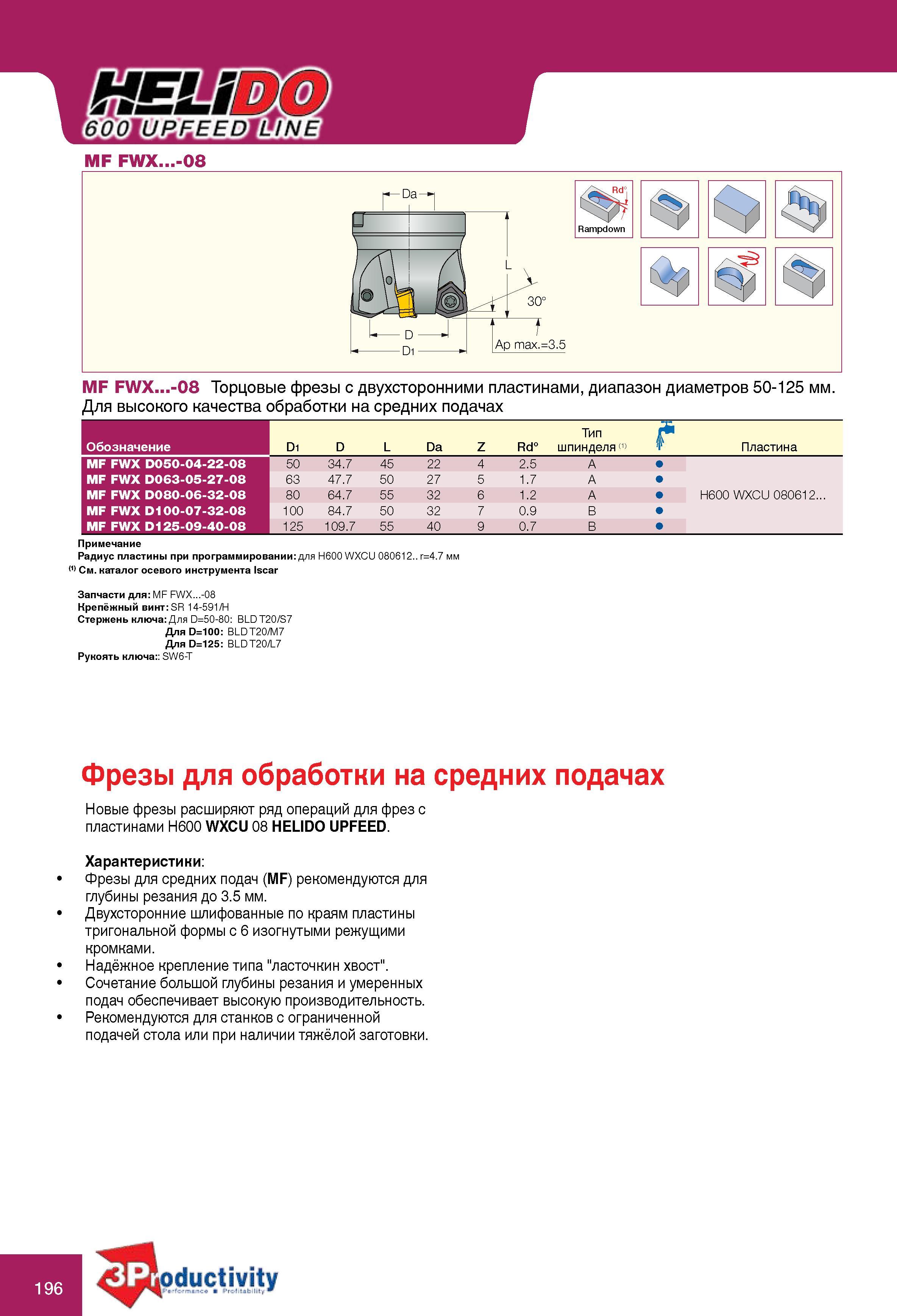

Насадные торцовые фрезы Iscar MF FWX...-08 с двухсторонними сменными режущими пластинами для высокого качества фрезерной обработки на средних подачах Диапазон диаметров фрезерного инструмента 50 - 125 мм. Новые фрезы расширяют ряд операций для фрез с пластинами H600 WXCU 08 HELIDO UPFEED. Характеристики Фрезы для средних подач (MF) рекомендуются для глубины резания до 3.5 мм. Двухсторонние шлифованные по краям пластины тригональной формы с 6 изогнутыми режущими кромками. Надёжное крепление типа "ласточкин хвост". Сочетание большой глубины резания и умеренных подач обеспечивает высокую производительность. Рекомендуются для станков с ограниченной подачей стола или при наличии тяжёлой заготовки. 196 ifioductivity s fwm n I'rc-l.ljb-lil ” MF FWX...-08 Обозначение D1 D L Da Z Rd° Тип шпинделя h Пластина MF FWX D050-04-22-08 50 34.7 45 22 4 2.5 A MF FWX D063-05-27-08 63 47.7 50 27 5 1.7 A MF FWX D080-06-32-08 80 64.7 55 32 6 1.2 A H600 WXCU 080612... MF FWX D100-07-32-08 100 84.7 50 32 7 0.9 B MF FWX D125-09-40-08 125 109.7 55 40 9 0.7 B Примечание Радиус пластины при программировании для H600 WXCU 080612.. r=4.7 мм См. каталог осевого инструмента Iscar Запчасти для MF FWX...-08 Крепёжный винт SR 14-591/H Стержень ключа Для D=50-80 BLD T20/S7 Для D=100 BLD T20/M7 Для D=125 BLD T20/L7 Рукоять ключа SW6-T Фрезы для обработки на средних подачах
