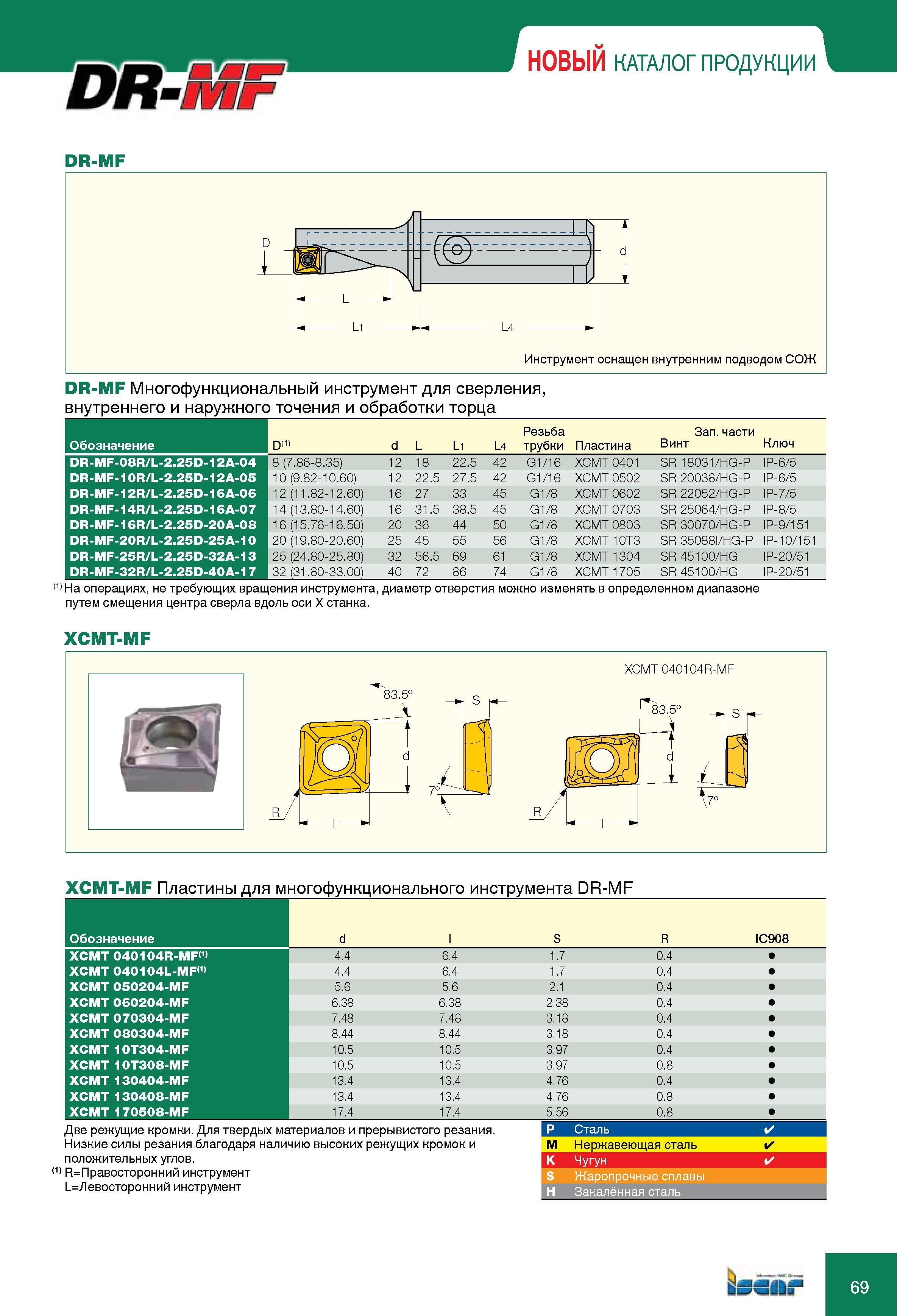

Многофункциональный инструмент Iscar DR-MF для сверления, внутреннего и наружного точения и обработки торца Данный сборный инструмент оснащен внутренним подводом СОЖ Общий вид инструмента Основные характеристики Обозначение производителя Комплектующие d L L1 L4 Резьба трубки Пластина Запасные части Винт Ключ DR-MF-08R/L-2.25D-12A-04 8 (7.86-8.35) 12 18 22.5 42 G1/16 XCMT 0401 SR 18031/HG-P IP-6/5 DR-MF-10R/L-2.25D-12A-05 10 (9.82-10.60) 12 22.5 27.5 42 G1/16 XCMT 0502 SR 20038/HG-P IP-6/5 DR-MF-12R/L-2.25D-16A-06 12 (11.82-12.60) 16 27 33 45 G1/8 XCMT 0602 SR 22052/HG-P IP-7/5 DR-MF-14R/L-2.25D-16A-07 14 (13.80-14.60) 16 31.5 38.5 45 G1/8 XCMT 0703 SR 25064/HG-P IP-8/5 DR-MF-16R/L-2.25D-20A-08 16 (15.76-16.50) 20 36 44 50 G1/8 XCMT 0803 SR 30070/HG-P IP-9/151 DR-MF-20R/L-2.25D-25A-10 20 (19.80-20.60) 25 45 55 56 G1/8 XCMT 10T3 SR 35088I/HG-P IP-10/151 DR-MF-25R/L-2.25D-32A-13 25 (24.80-25.80) 32 56.5 69 61 G1/8 XCMT 1304 SR 45100/HG IP-20/51 DR-MF-32R/L-2.25D-40A-17 32 (31.80-33.00) 40 72 86 74 G1/8 XCMT 1705 SR 45100/HG IP-20/51 На операциях, не требующих вращения инструмента, диаметр отверстия можно изменять в определенном диапазоне путем смещения центра сверла вдоль оси Х станка. XCMT-MF XCMT 040104R-MF S -J \ 83.5° 5 Ш t d S R XCMT-MF Пластины для многофункционального инструмента DR-MF Обозначение d l S R IC908 XCMT 040104R-MF111 4.4 6.4 1.7 0.4 XCMT 040104L-MF(1) 4.4 6.4 1.7 0.4 XCMT 050204-MF 5.6 5.6 2.1 0.4 XCMT 060204-MF 6.38 6.38 2.38 0.4 XCMT 070304-MF 7.48 7.48 3.18 0.4 XCMT 080304-MF 8.44 8.44 3.18 0.4 XCMT 10T304-MF 10.5 10.5 3.97 0.4 XCMT 10T308-MF 10.5 10.5 3.97 0.8 XCMT 130404-MF 13.4 13.4 4.76 0.4 XCMT 130408-MF 13.4 13.4 4.76 0.8 XCMT 170508-MF 17.4 17.4 5.56 0.8 Две режущие кромки. Для твердых материалов и прерывистого резания. P Сталь 4 Низкие силы резания благодаря наличию высоких режущих кромок и M Нержавеющая сталь положительных углов. R=Правосторонний инструмент L=Левосторонний инструмент K Чугун 4 S Жаропрочные сплавы H Закалённая сталь 69 НОВЫЙ КАТАЛОГ ПРОДУКЦИИ DR-MF
