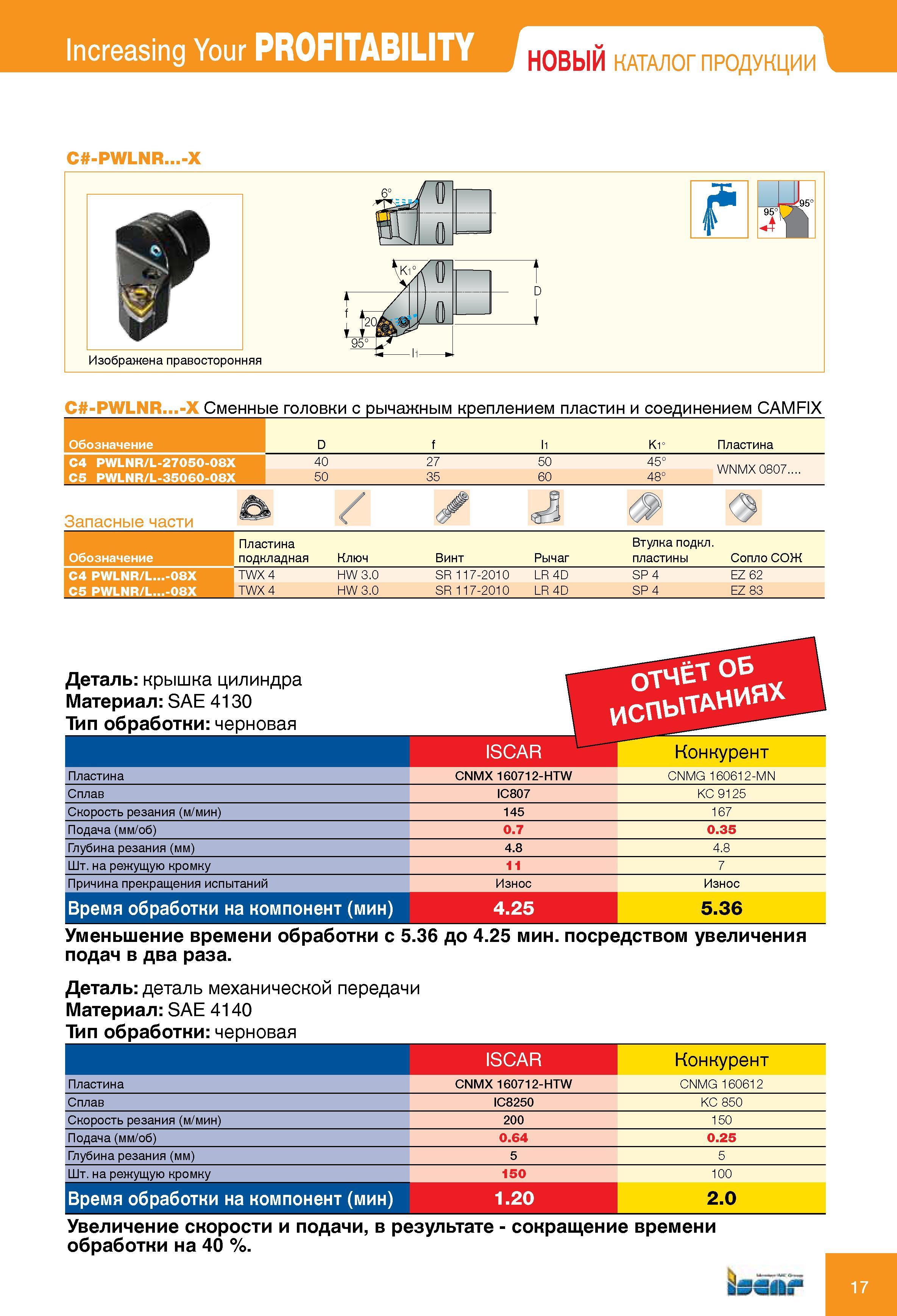

Краткий отчет об испытаниях токарного инструмента Iscar с режущими сменными пластинами из твердого сплава Обрабатываемая деталь Крышка цилиндра Материал SAE 4130 Тип обработки черновая Конкурент Пластина CNMX 160712-HTW CNMG 160612-MN Сплав IC807 KC 9125 Скорость резания (м/мин) 145 167 Подача (мм/об) 0.7 0.35 Глубина резания (мм) 4.8 4.8 Шт. на режущую кромку 11 7 Причина прекращения испытаний Износ Бремя обработки на компонент (мин) 4.25 5.36 Уменьшение времени обработки с 5.36 до 4.25 мин. посредством увеличения подач в два раза. Деталь деталь механической передачи Материал SAE 4140 Тип обработки черновая ISCAR Конкурент Пластина CNMX 160712-HTW CNMG 160612 Сплав IC8250 KC 850 Скорость резания (м/мин) 200 150 Подача (мм/об) 0.64 0.25 Глубина резания (мм) 5 5 Шт. на режущую кромку 150 100 время обработки на компонент (мин) 1.20 2.0 Увеличение скорости и подачи, в результате - сокращение времени обработки на 40 %. isz SMi Increasing Your PRoFITABILITY Новый КАТАЛОГ ПРОДУКЦИИ C -PWLNR...-X Изображена правосторонняя C -PWLNR...-X Сменные головки с рычажным креплением пластин и соединением CAMFIX Обозначение C4 PWLNR/L-27050-08X C5 PWLNR/L-35060-08X Запасные части 40 50 27 35 50 60 Ki° Пластина 45° WNMX 0807 Обозначение Пластина подкладная Ключ Винт Рычаг Втулка подкл. пластины Сопло СОЖ C4 PWLNR/L.. -08X TWX 4 HW 3.0 SR 117-2010 LR 4D SP 4 EZ 62 C5 PWLNR/L.. -08X TWX 4 HW 3.0 SR 117-2010 LR 4D SP 4 EZ 83
